尺寸

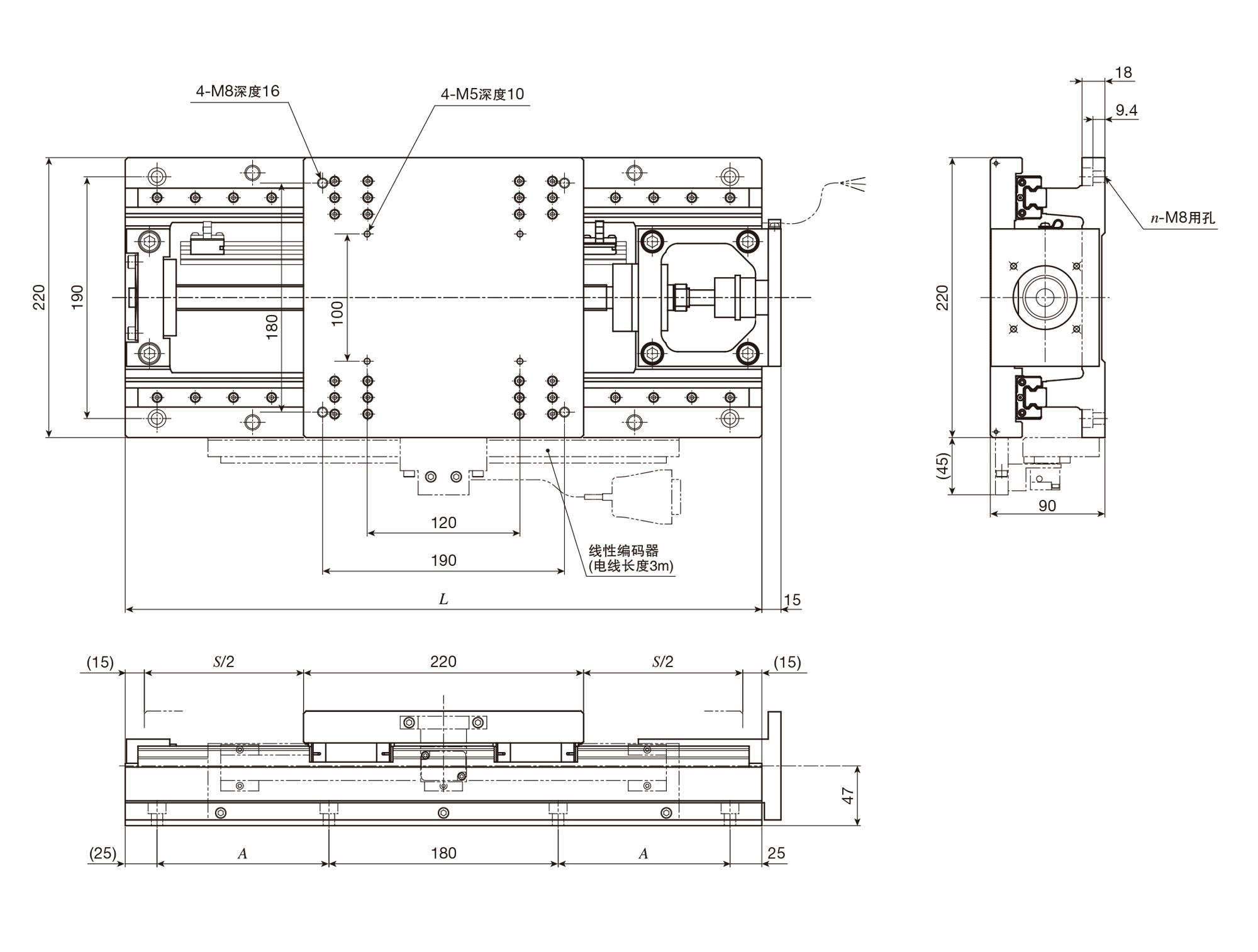

TX220M系列尺寸图。

单位 mm

公称型号 行程长度
S		 全长
L		 底座安装孔 质量(参考)
Kg
A(个数×间距) n
TX220M-150 150 400 85 8 34
TX220M-200 200 450 110 8 37
TX220M-250 250 500 135 8 39
TX220M-300 300 550 160 8 42
TX220M-400 400 650 210（2×105） 12 47

IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。

相关视频

接近气动滑台的高精度解决方案

TX 特长

IKO高精度定位工作台TX，以高精度、高刚性、成绩斐然的IKO精密定位工作台LH为基础，以圆柱滚子（滚子）为滚动体，在直线导轨设备中装入了具有顶级行走性能的IKO圆柱滚子直线导轨超级X，通过全闭环控制，实现了卓越的定位精度。 最适合于迄今为止不能使用滚动导向设备、要求高定位精密的定位用途。
