尺寸

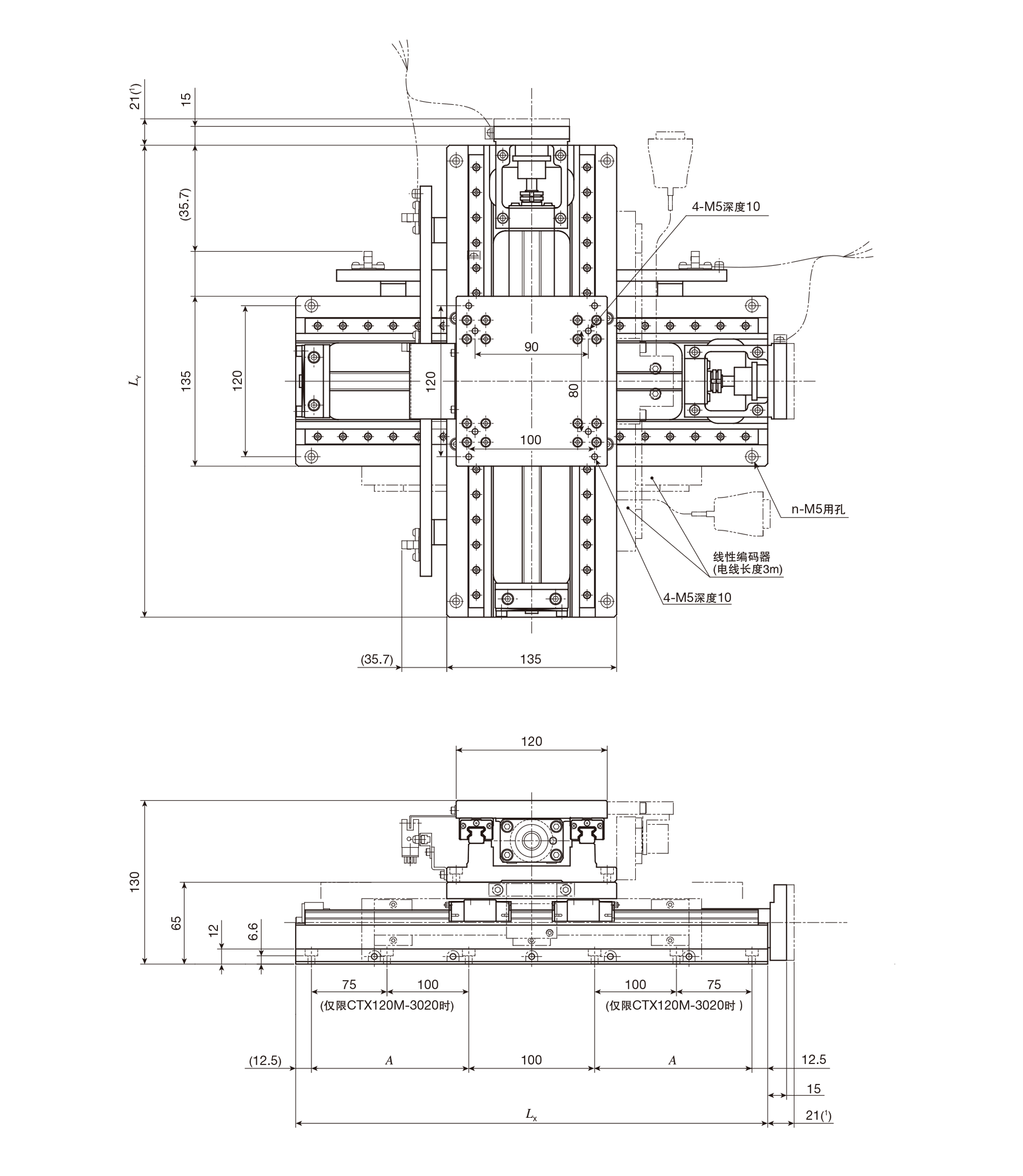

CTX120M系列尺寸图。

单位 mm

公称型号	行程长度 S		全长		底座安装孔		质量(参考) Kg
	X轴	Y轴	LX	LY	A	n
CTX120M-1010	100	100	275	275	75	8	23
CTX120M-2010	200	100	375	275	125	8	26
CTX120M-2020	200	200	375	375	125	8	28
CTX120M-3020	300	200	475	375	175	12	31

注（1）	适用于AT401、AT405。
备注	上图CTX的组合方向为正方向。 可对上述以外的行程长度、不同大小尺寸的工作台进行组合，也可制作电缆护线链规格，详情请向IKO咨询。

• 产品咨询

IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。
