公称型号

尺寸

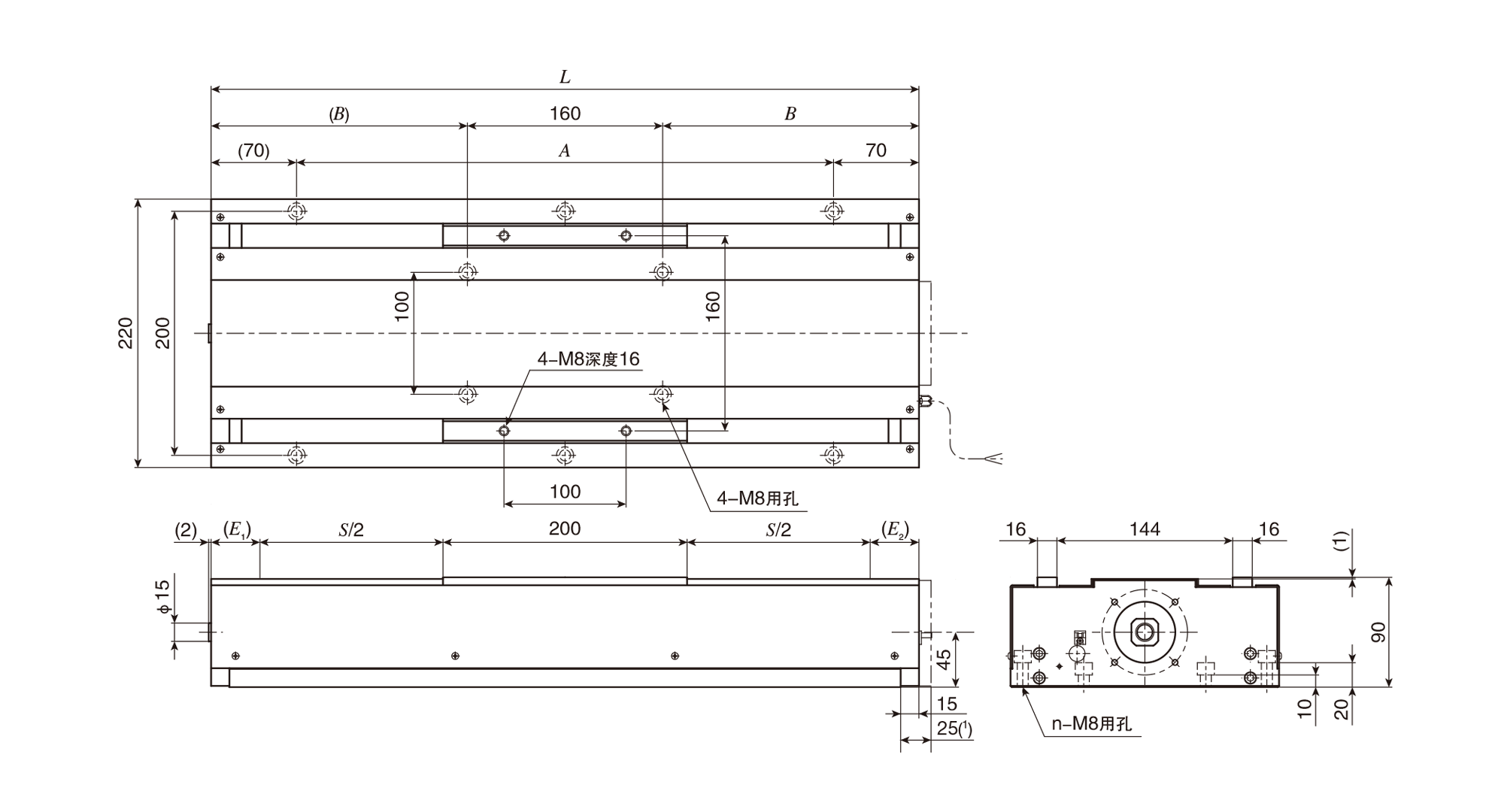

TSL220M系列尺寸图。

单位 mm

公称型号	行程尺寸			工作台尺寸				质量 (参考) Kg
	S	E1	E2	全长	底座安装孔
	S	E1	E2	L	A(个数×间距)	B	n
TSL220M-300	300	40	40	580	440（2×220）	210	6	20.1
TSL220M-400	400			680	540（2×270）	260	6	22.5
TSL220M-500	500			780	640（2×320）	310	6	24.7
TSL220M-600	600			880	740（4×185）	360	10	27.0
TSL220M-800	800			1080	940(4×235)	460	10	31.5
TSL220M-1000	1000			1280	1140(4×285)	560	10	36.2

注（1）

适用于AT210。

产品咨询

IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。

精密定位工作台L 特长

IKO精密定位工作台L由高强度铝合金滑动台和底座构成，是一种轻量长行程定位工作台。
此款定位工作台并列装有两组IKO直线导轨，进给机构采用精密滚珠丝杠，实现了高精度和大搭载质量。此外，还装有C-Lube，能大幅减少加注润滑脂等的维护工作。
滑动台尺寸和行程长度的种类丰富，且专用的XY托架也系列化，用户能方便地根据用途组合成正交形机械手等系统。
精密定位工作台L最适合用作装配机、加工机、测定器等的高精度定位机构。
