公称型号

尺寸

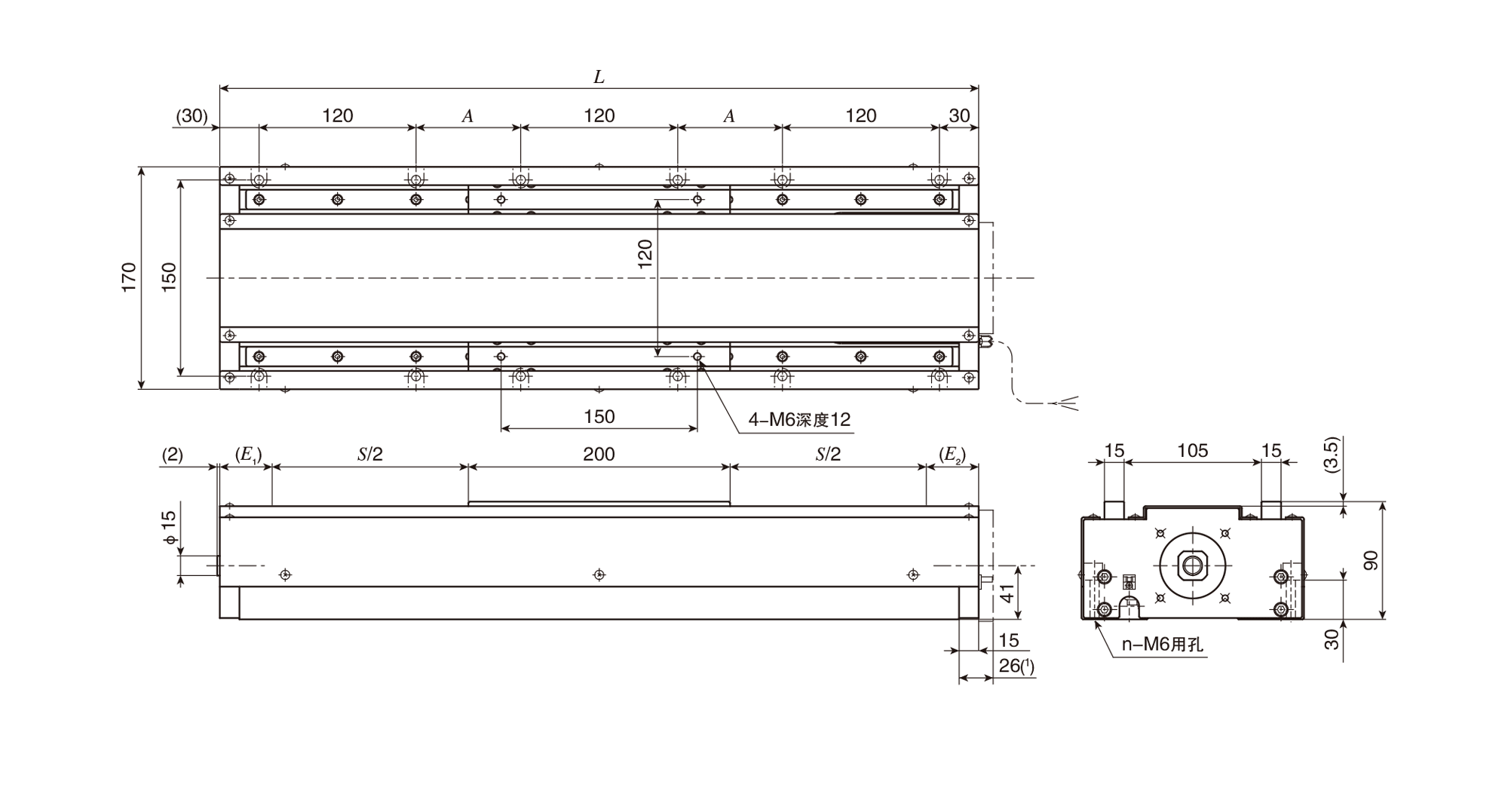

TSL170SM系列尺寸图。

单位 mm

公称型号	行程尺寸			工作台尺寸			质量 (参考) Kg
	S	E1	E2	全长	底座安装孔
	S	E1	E2	L	A(个数×间距)	n
TSL170SM-300	300	40	40	580	80	12	14.8
TSL170SM-400	400			680	130	12	16.6
TSL170SM-500	500			780	180	12	18.5
TSL170SM-600	600			880	230	12	20.3
TSL170SM-800	800			1080	330(2×165)	16	24.0
TSL170SM-1000	1000			1280	430(2×215)	16	27.7

注（1）

适用于AT207。

产品咨询

IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。

精密定位工作台L 特长

IKO精密定位工作台L由高强度铝合金滑动台和底座构成，是一种轻量长行程定位工作台。
此款定位工作台并列装有两组IKO直线导轨，进给机构采用精密滚珠丝杠，实现了高精度和大搭载质量。此外，还装有C-Lube，能大幅减少加注润滑脂等的维护工作。
滑动台尺寸和行程长度的种类丰富，且专用的XY托架也系列化，用户能方便地根据用途组合成正交形机械手等系统。
精密定位工作台L最适合用作装配机、加工机、测定器等的高精度定位机构。
