公称型号

尺寸

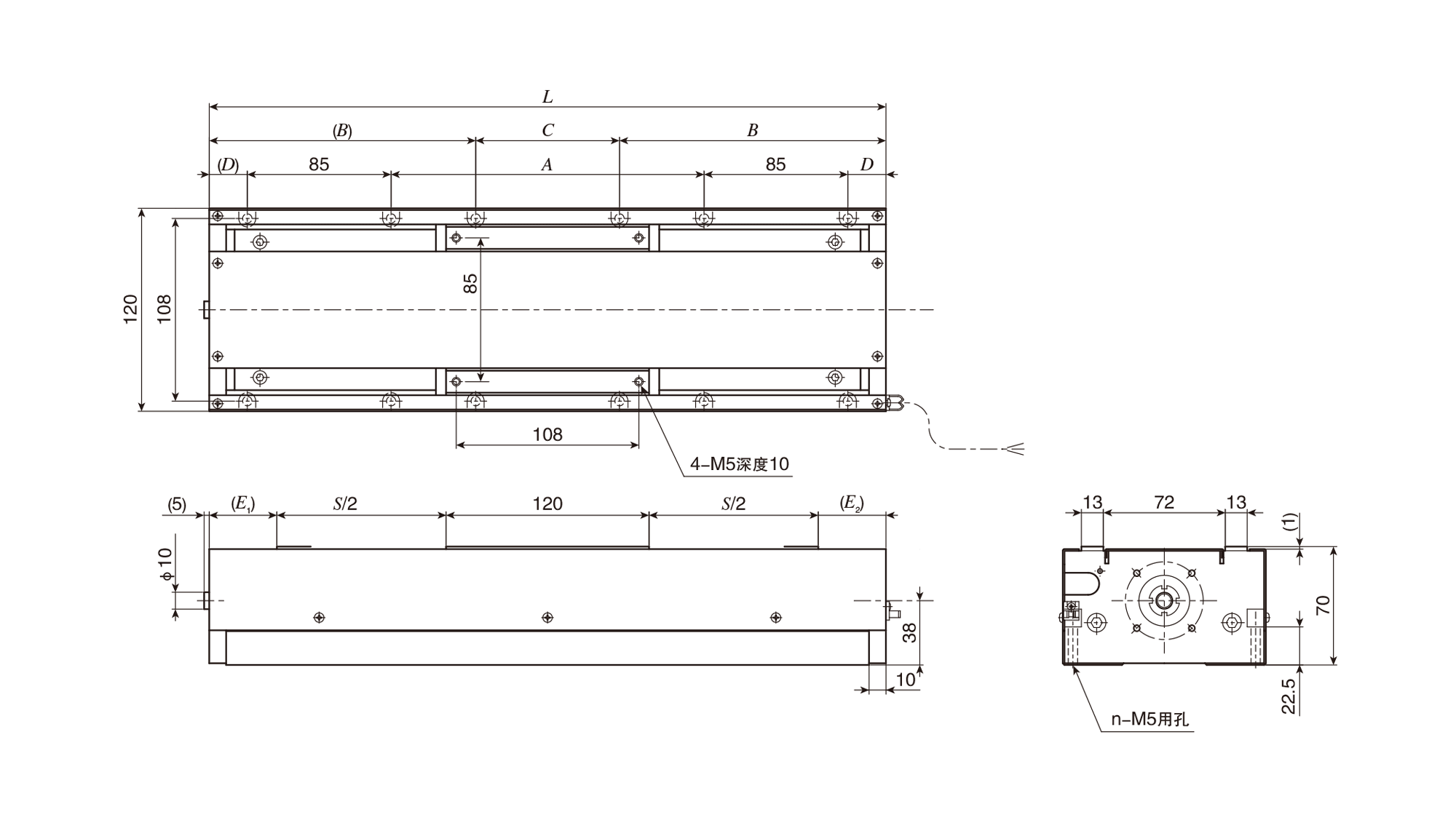

TSL120M系列尺寸图。

单位 mm

公称型号	行程尺寸			工作台尺寸						质量 (参考) Kg
	S	E1	E2	全长	底座安装孔
	S	E1	E2	L	A	B	C	D	n
TSL120M-100	100	40	40	300	85	107.5	85	22.5	8	6.1
TSL120M-150	150			350	135	132.5	85	22.5	12	6.6
TSL120M-200	200			400	185	157.5	85	22.5	12	7.1
TSL120M-250	250			450	235	182.5	85	22.5	12	7.6
TSL120M-300	300			500	255	207.5	85	37.5	12	8.1
TSL120M-400	400			600	355	207.5	185	37.5	12	9.1
TSL120M-500	500			700	455	207.5	285	37.5	12	10.1
TSL120M-600	600			800	555	207.5	385	37.5	12	11.1

产品咨询

IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。

精密定位工作台L 特长

IKO精密定位工作台L由高强度铝合金滑动台和底座构成，是一种轻量长行程定位工作台。
此款定位工作台并列装有两组IKO直线导轨，进给机构采用精密滚珠丝杠，实现了高精度和大搭载质量。此外，还装有C-Lube，能大幅减少加注润滑脂等的维护工作。
滑动台尺寸和行程长度的种类丰富，且专用的XY托架也系列化，用户能方便地根据用途组合成正交形机械手等系统。
精密定位工作台L最适合用作装配机、加工机、测定器等的高精度定位机构。
