公称型号

尺寸

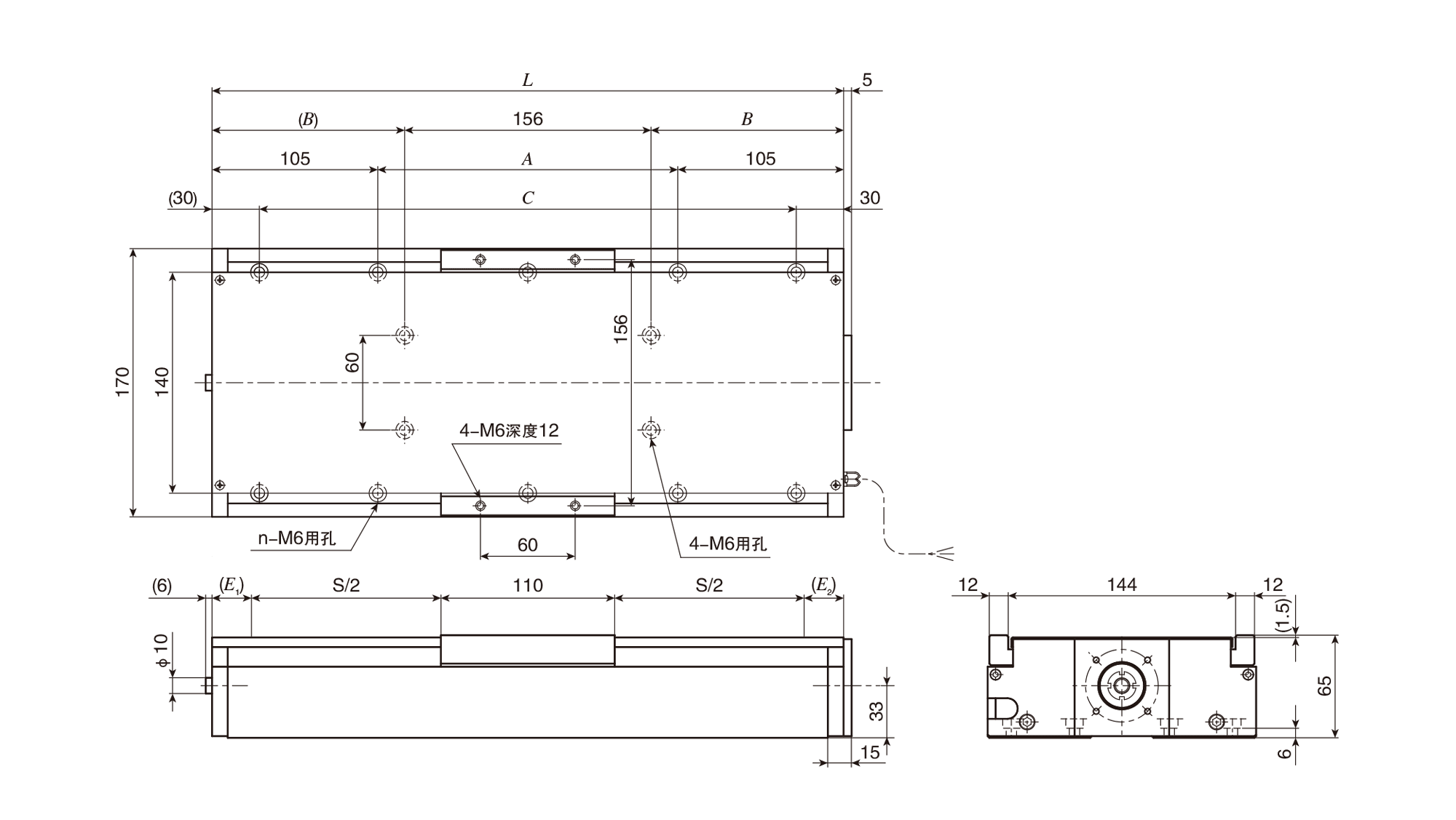

TSL170M系列尺寸图。

单位 mm

公称型号	行程尺寸			工作台尺寸					质量 (参考) Kg
	S	E1	E2	全长	底座安装孔
	S	E1	E2	L	A	B	C(个数×间距)	n
SL170M-150	150	25	25	310	100	77	250	8	7.2
SL170M-200	200			360	150	102	300	8	7.8
TSL170M-250	250			410	200	127	350(2×175)	10	8.4
TSL170M-300	300			460	250	152	400(2×200)	10	9.1
TSL170M-400	400			560	350	202	500(2×250)	10	10.4
TSL170M-500	500			660	450	252	600(2×300)	10	11.6

产品咨询

IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。

精密定位工作台L 特长

IKO精密定位工作台L由高强度铝合金滑动台和底座构成，是一种轻量长行程定位工作台。
此款定位工作台并列装有两组IKO直线导轨，进给机构采用精密滚珠丝杠，实现了高精度和大搭载质量。此外，还装有C-Lube，能大幅减少加注润滑脂等的维护工作。
滑动台尺寸和行程长度的种类丰富，且专用的XY托架也系列化，用户能方便地根据用途组合成正交形机械手等系统。
精密定位工作台L最适合用作装配机、加工机、测定器等的高精度定位机构。
