系统结构图

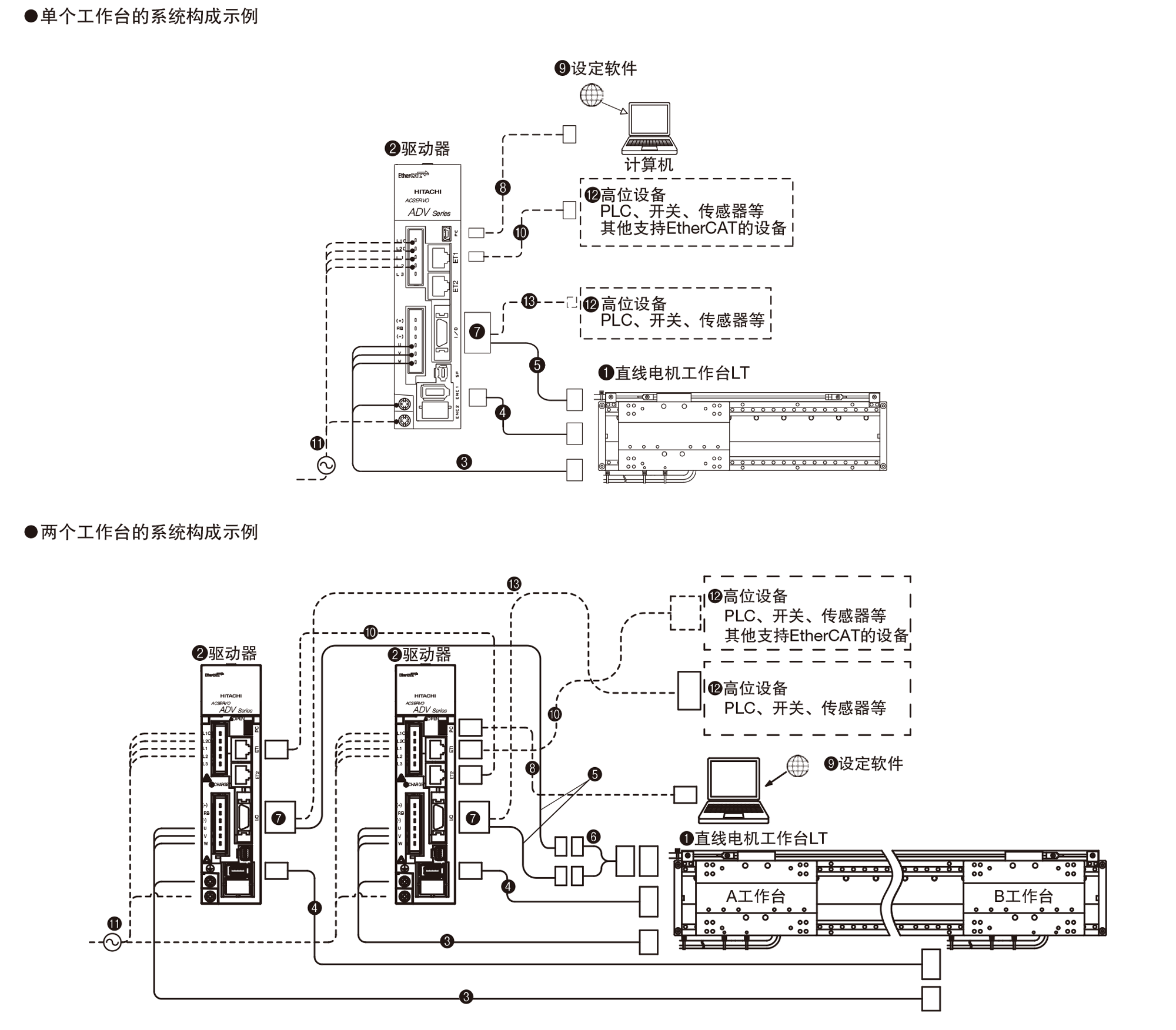

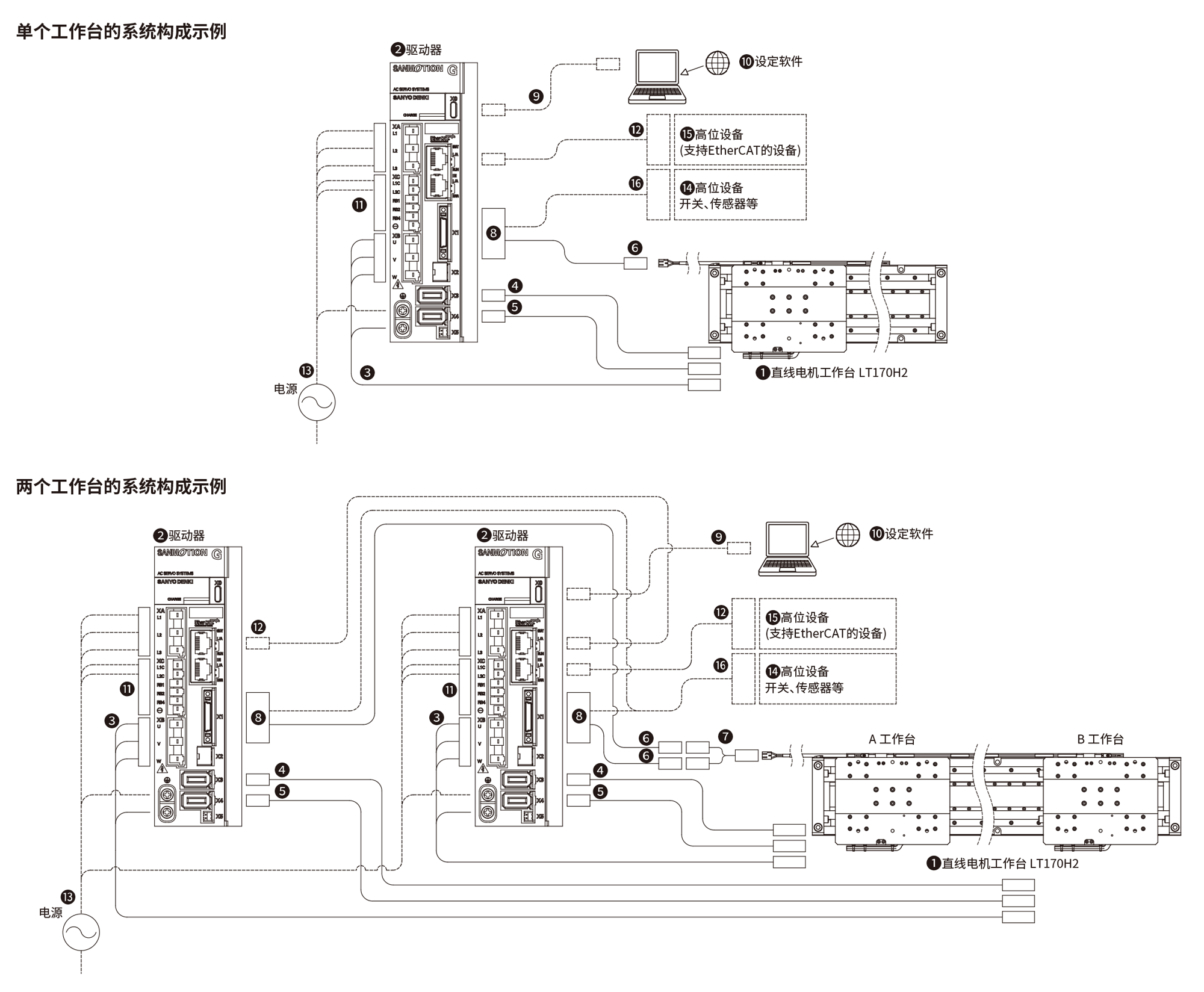

LT的系统构成如下所示。
使用了驱动器ADVA(…EC)的LT的系统构成
*点击放大图像
| No. | 名称 | 公称型号 |
|---|---|---|
| ① | 直线电机工作台 | 请看“尺寸图” |
| ② | 驱动器 | 请选择符合直线电机工作台形式的驱动器。 |
| ③ | 电机转接线 | TAE20V7-AM□□-NTC (适用于LT…CE、LT…LD) |
| TAE20V9-AM□□-NTC (适用于LT…H) | ||
| ④ | 编码器转接线 | TAE20V8-EC□□ (适用于LT…CE、LT…LD) |
| TAE20W0-EC□□ (适用于LT…H) | ||
| ⑤ | 传感器转接线(3) | TAE10V8-LC□□ |
| ⑥ | 限位分支线(0.1m) | TAE20V2-BC |
| ⑦ | I/O连接器 | TAE20R5-CN(1)(适用于脉冲串指令用驱动器) |
| TAE20V5-CN(2)(适用于EtherCAT用驱动器) | ||
| ⑧ | 计算机连接电缆 | USB mini B电缆 请用户自备。 |
| ⑨ | 设定软件 | ProDriveNext 请从(株)日立产机系统公司的网站下载。 |
| ⑩ | Ethernet电缆 | 请用户自备。 |
| ⑪ | 电源线 | |
| ⑫ | 高位设备 | |
| ⑬ | I/O连接器连接电缆 |
| 注(1) | I/O连接器TAE20R5-CN-NTC是3M株式会社制10150-3000PE(连接器)和10350-52F0-008(护罩)的组合。 |
| (2) | I/O连接器TAE20V5-CN-NTC是3M株式会社制10120-3000PE(连接器)和10320-52F0-008(护罩)的组合。 |
| (3) | 不使用B工作台用传感器转接线的9号和11号信号线。 |
| 备注 | 电机转接线、编码器转接线、传感器转接线长度通过公称型号末尾的□□，以1m为单位在3～10m范围内指定。线长不足10m时也用2位指定。 (3m的示例：TAE20V7-AM03) |
IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。
