尺寸
LT170HS系列尺寸图。

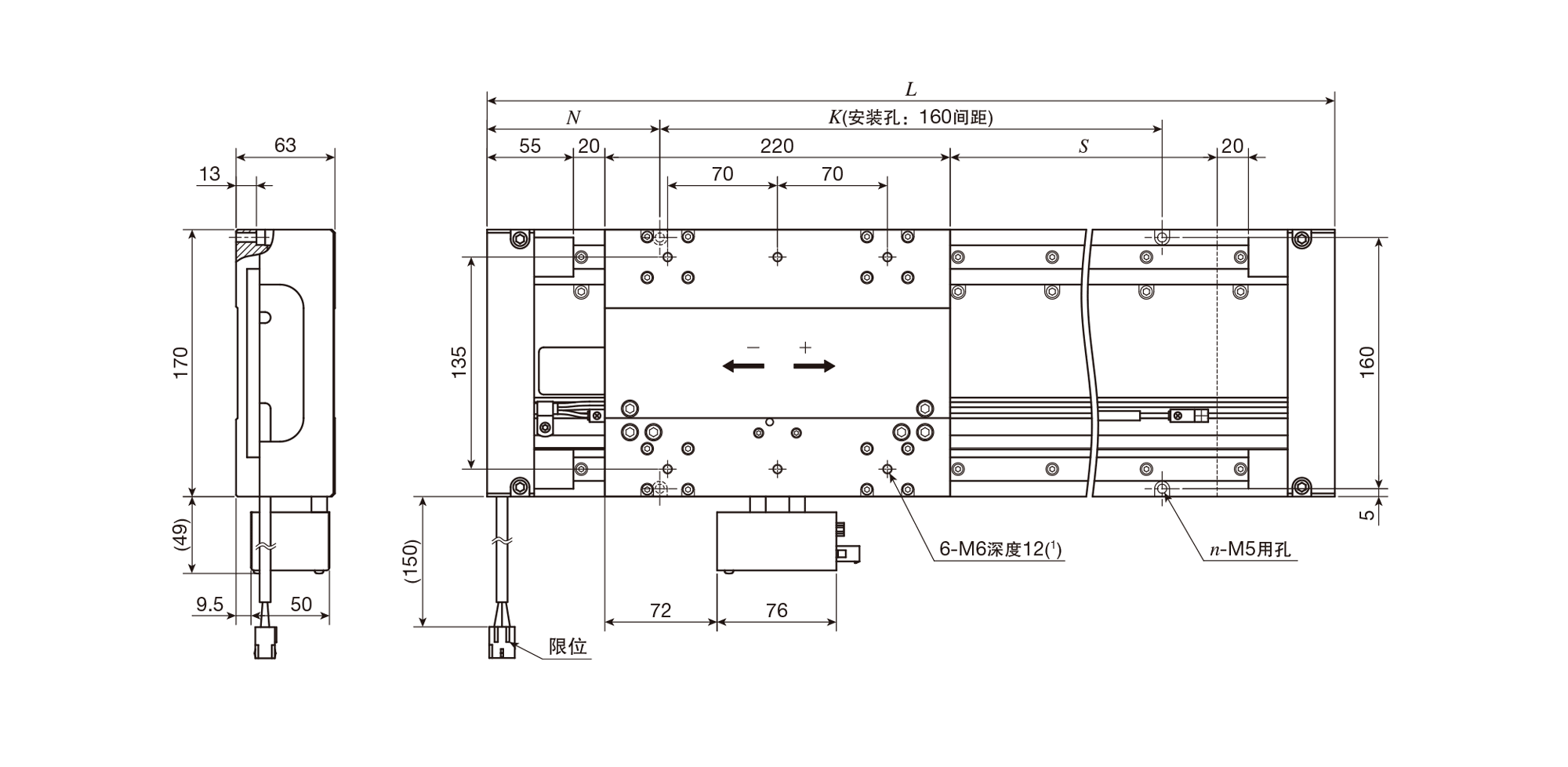

LT170HS 单个工作台
单位 mm
| 公称型号 | 行程长度 S（2） |
全长 L |
底座安装孔 | 工作台总质量 Kg |
可动部质量 Kg |
||
|---|---|---|---|---|---|---|---|
| N | K | n | |||||
| LT170HS－ 650 | 650 | 1020 | 110 | 800 | 12 | 25.1 | 4.0 |
| LT170HS－1130 | 1130 | 1500 | 110 | 1280 | 18 | 34.9 | |
| LT170HS－1610 | 1610 | 1980 | 110 | 1760 | 24 | 44.6 | |
| LT170HS－2090 | 2090 | 2460 | 110 | 2240 | 30 | 54.4 | |
| LT170HS－2570 | 2570 | 2940 | 110 | 2720 | 36 | 64.1 | |
| LT170HS－2670 | 2670 | 3040 | 80 | 2880 | 38 | 66.4 | |
| 注（1） | 如果安装螺丝的拧入深度过长，将对可动工作台的行走性能造成不良影响，因此请勿插入比螺纹孔深度更长的螺栓。 |
| （2） | 关于其他行程长度，请向IKO咨询。 |

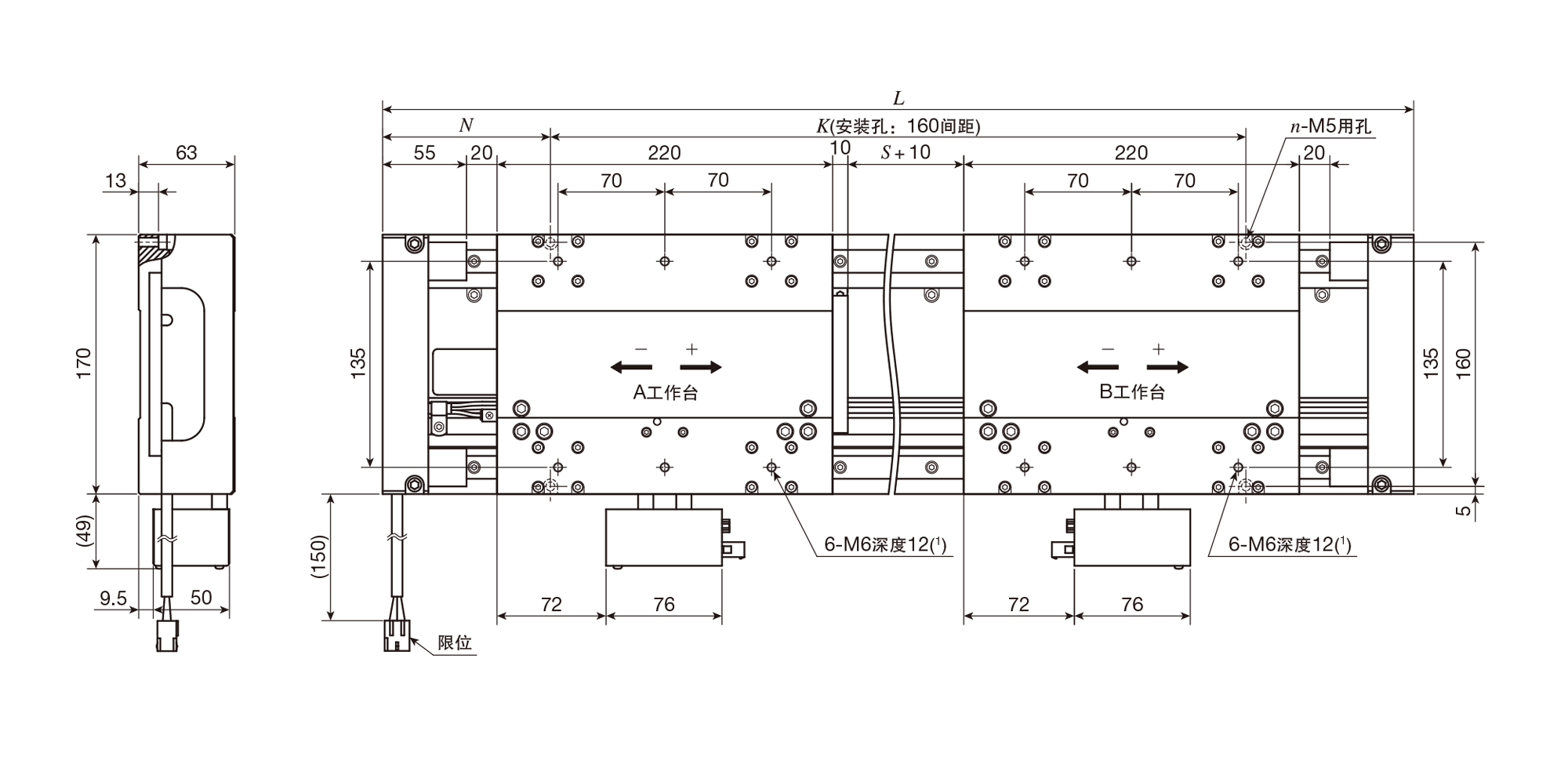

LT170HS/T2 两个工作台
单位 mm
| 公称型号 | 行程长度 S（2） |
全长 L |
底座安装孔 | 工作台总质量 Kg |
可动部质量 Kg |
||
|---|---|---|---|---|---|---|---|
| N | K | n | |||||
| LT170HS－ 410/T2 | 410 | 1020 | 110 | 800 | 12 | 29.1 | 4.0 |
| LT170HS－ 890/T2 | 890 | 1500 | 110 | 1280 | 18 | 38.9 | |
| LT170HS－1370/T2 | 1370 | 1980 | 110 | 1760 | 24 | 48.6 | |
| LT170HS－1850/T2 | 1850 | 2460 | 110 | 2240 | 30 | 58.4 | |
| LT170HS－2330/T2 | 2330 | 2920 | 110 | 2720 | 36 | 68.1 | |
| LT170HS－2430/T2 | 2430 | 3040 | 80 | 2880 | 38 | 70.4 | |
| 注（1） | 如果安装螺丝的拧入深度过长，将对可动工作台的行走性能造成不良影响，因此请勿插入比螺纹孔深度更长的螺栓。 |
| （2） | 关于其他行程长度，请向IKO咨询。 |
IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。
