尺寸

LT130LD系列尺寸图。

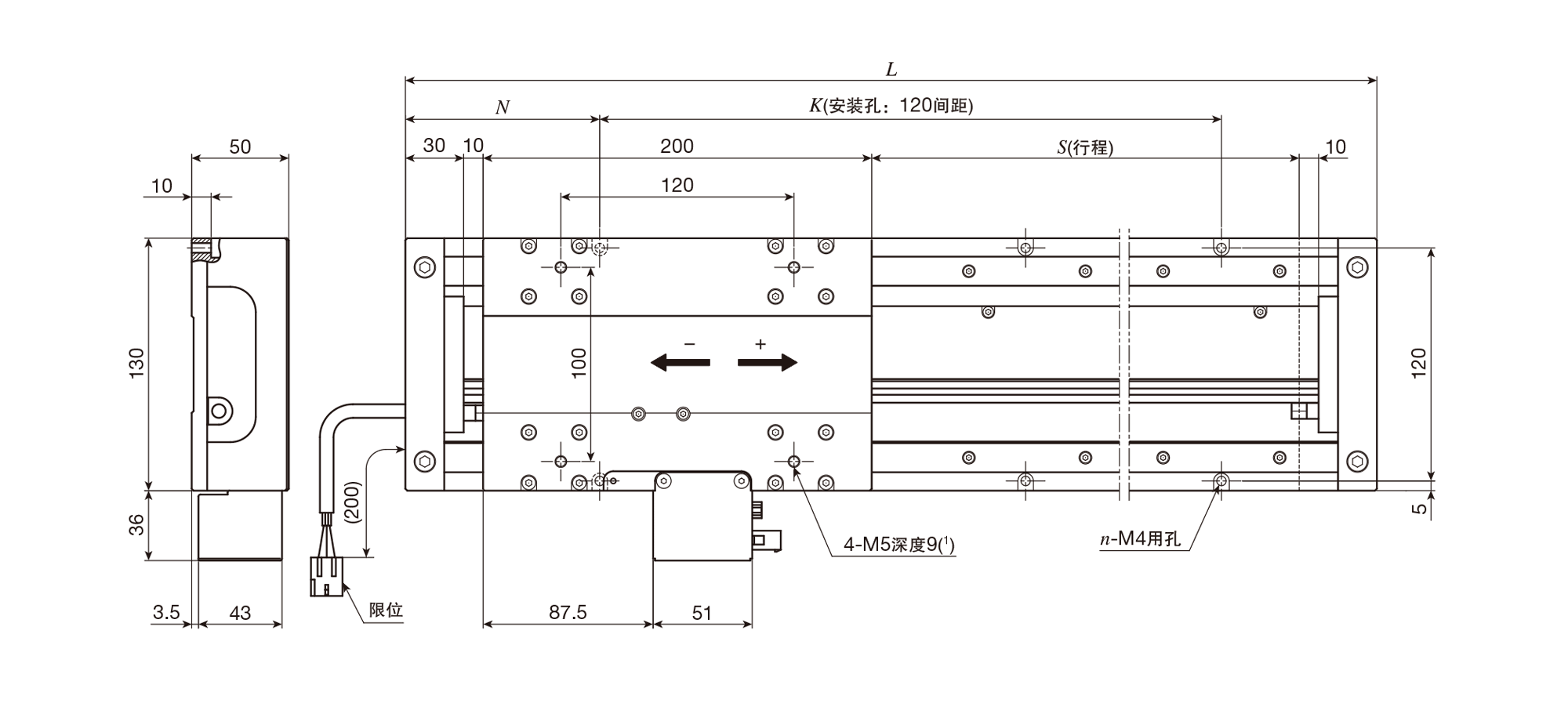

LT130LDGS　单个工作台

单位 mm

公称型号	行程长度 S（2）	全长 L	底座安装孔			工作台总质量 Kg	可动部质量 Kg
公称型号	行程长度 S（2）	全长 L	N	K	n	工作台总质量 Kg	可动部质量 Kg
LT130LDGS－240	240	520	80	360	8	7.6	1.7
LT130LDGS－720	720	1000	80	840	16	13.5
LT130LDGS－1200	1200	1480	80	1320	24	19.4
LT130LDGS－1680	1680	1960	80	1800	32	25.3
LT130LDGS－2160	2160	2440	80	2280	40	31.2
LT130LDGS－2640	2640	2920	80	2760	48	37.1
LT130LDGS－2760	2760	3040	80	2880	50	38.6

注（1）	如果安装螺丝的拧入深度过长，将对可动工作台的行走性能造成不良影响，因此请勿插入比螺纹孔深度更长的螺栓。
（2）	关于其他行程长度，请向IKO咨询。

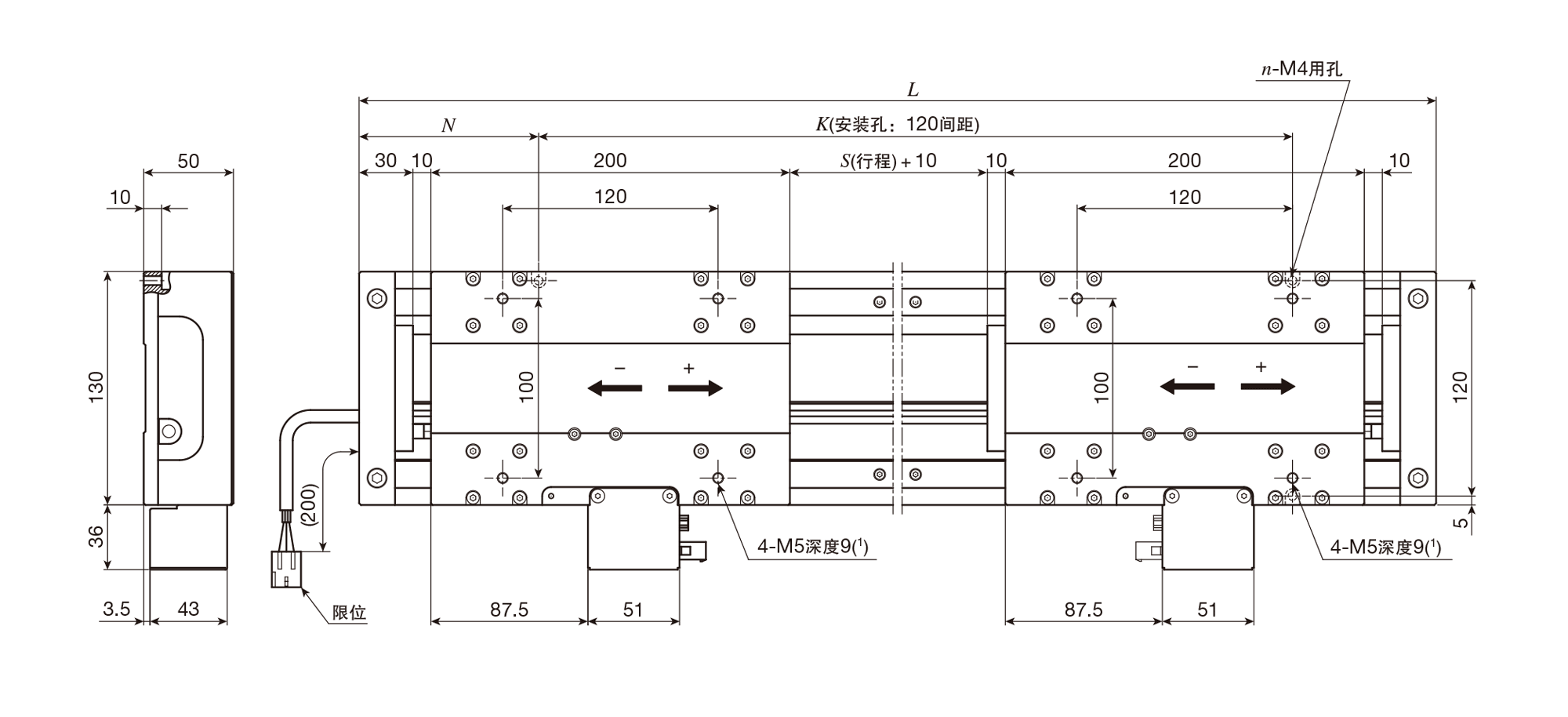

LT130LDGS/T2　两个工作台

单位 mm

公称型号	行程长度 S（2）	全长 L	底座安装孔			工作台总质量 Kg	可动部质量 Kg
公称型号	行程长度 S（2）	全长 L	N	K	n	工作台总质量 Kg	可动部质量 Kg
LT130LDGS－500/T2	500	1000	80	840	16	15.2	1.7
LT130LDGS－980/T2	980	1480	80	1320	24	21.1
LT130LDGS－1460/T2	1460	1960	80	1800	32	27.0
LT130LDGS－1940/T2	1940	2440	80	2280	40	32.9
LT130LDGS－2420/T2	2420	2920	80	2760	48	38.8
LT130LDGS－2540/T2	2540	3040	80	2880	50	40.3

注（1）	如果安装螺丝的拧入深度过长，将对可动工作台的行走性能造成不良影响，因此请勿插入比螺纹孔深度更长的螺栓。
（2）	关于其他行程长度，请向IKO咨询。

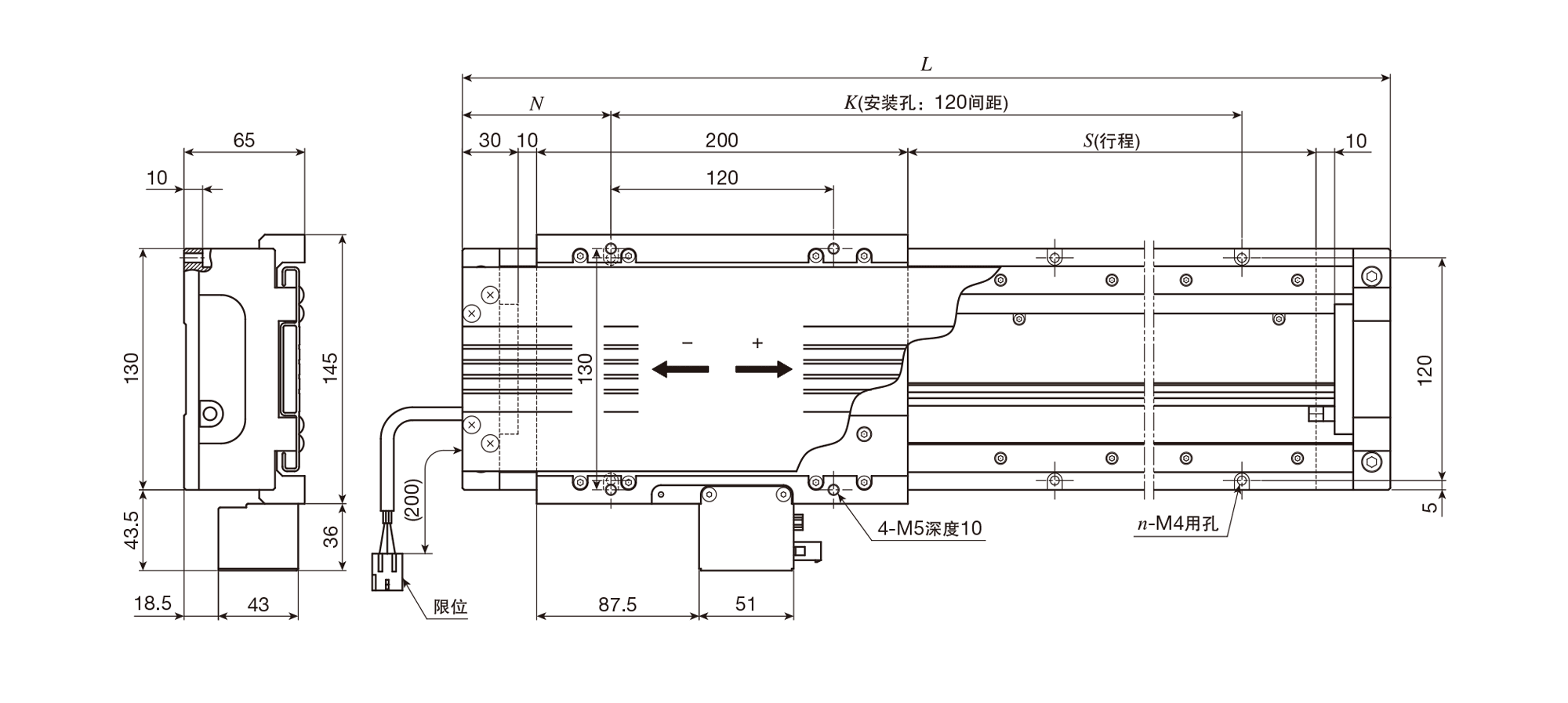

LT130LDGF/D　带护罩的单个工作台

单位 mm

公称型号	行程长度 S（1）	全长 L	底座安装孔			工作台总质量 Kg	可动部质量 Kg
公称型号	行程长度 S（1）	全长 L	N	K	n	工作台总质量 Kg	可动部质量 Kg
LT130LDGF－240/D	240	520	80	360	8	8.3	2.0
LT130LDGF－720/D	720	1000	80	840	16	14.6
LT130LDGF－1200/D	1200	1480	80	1320	24	20.9
LT130LDGF－1680/D	1680	1960	80	1800	32	27.2

注（1）	关于其他行程长度，请向IKO咨询。

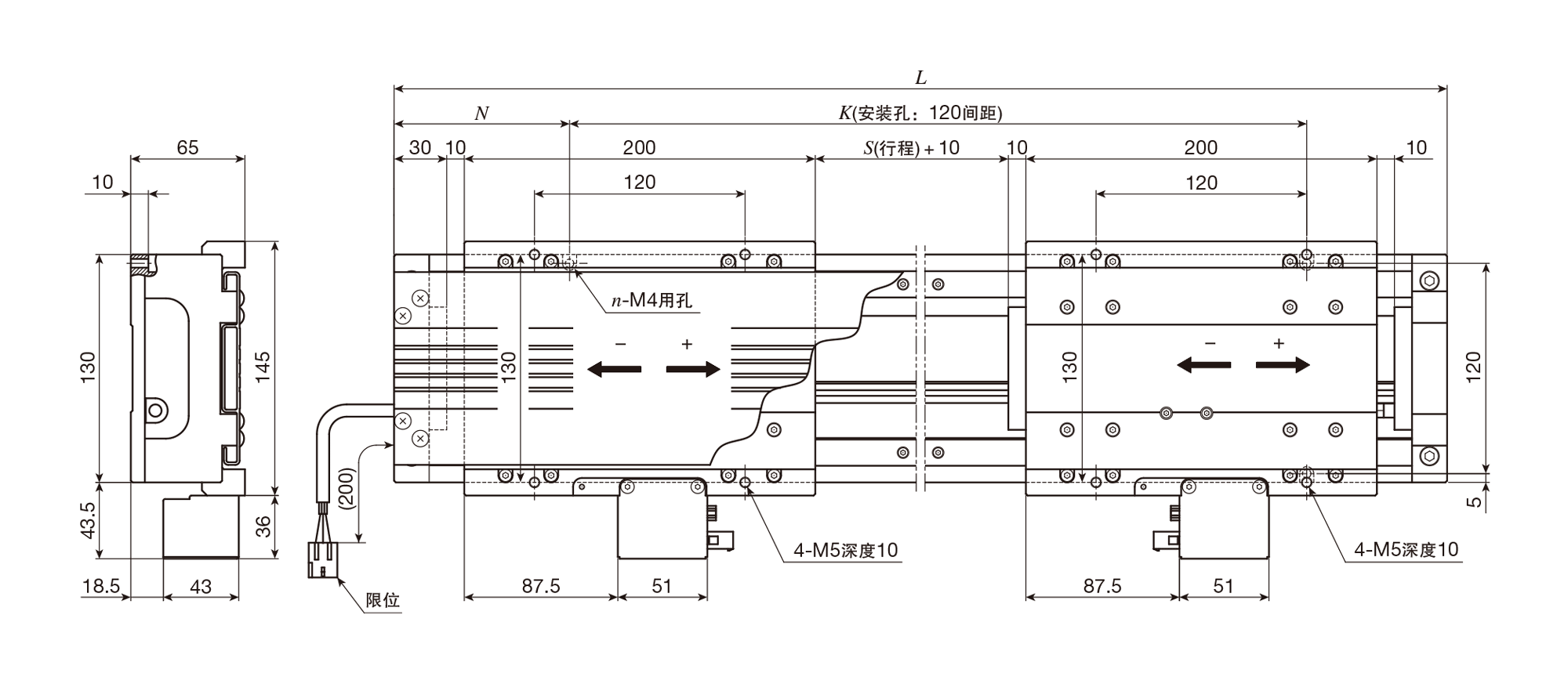

LT130LDGF/DT2　带护罩的两个工作台

单位 mm

公称型号	行程长度 S（1）	全长 L	底座安装孔			工作台总质量 Kg	可动部质量 Kg
公称型号	行程长度 S（1）	全长 L	N	K	n	工作台总质量 Kg	可动部质量 Kg
LT130LDGF－500/DT2	500	1000	80	840	16	16.6	2.0
LT130LDGF－980/DT2	980	1480	80	1320	24	22.8
LT130LDGF－1460/DT2	1460	1960	80	1800	32	29.1

注（1）	关于其他行程长度，请向IKO咨询。

产品咨询

IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。

LT 特长

IKO直线电机定位台LT在铝合金可动工作台和底座之间装入AC直线伺服电机，并内置光学式线性编码器,是一款结构紧凑的高精度定位台。产品备有三大系列，LT･･･CE为紧凑型系列；LT･･･LD为长行程系列；LT･･･H为高推力系列，用户可根据用途选择。
直线电机定位台LT通过轻量可动工作台和大推力，能够进行高加减速和快速响应动作。而且，先进的伺服技术实现了高静态稳定性和速度稳定性。直线电机定位台LT最适合于半导体和液晶制造设备、需要高速作业的测量仪器、装配机以及搬运机等用途。
