尺寸
LT170H2S系列尺寸图。

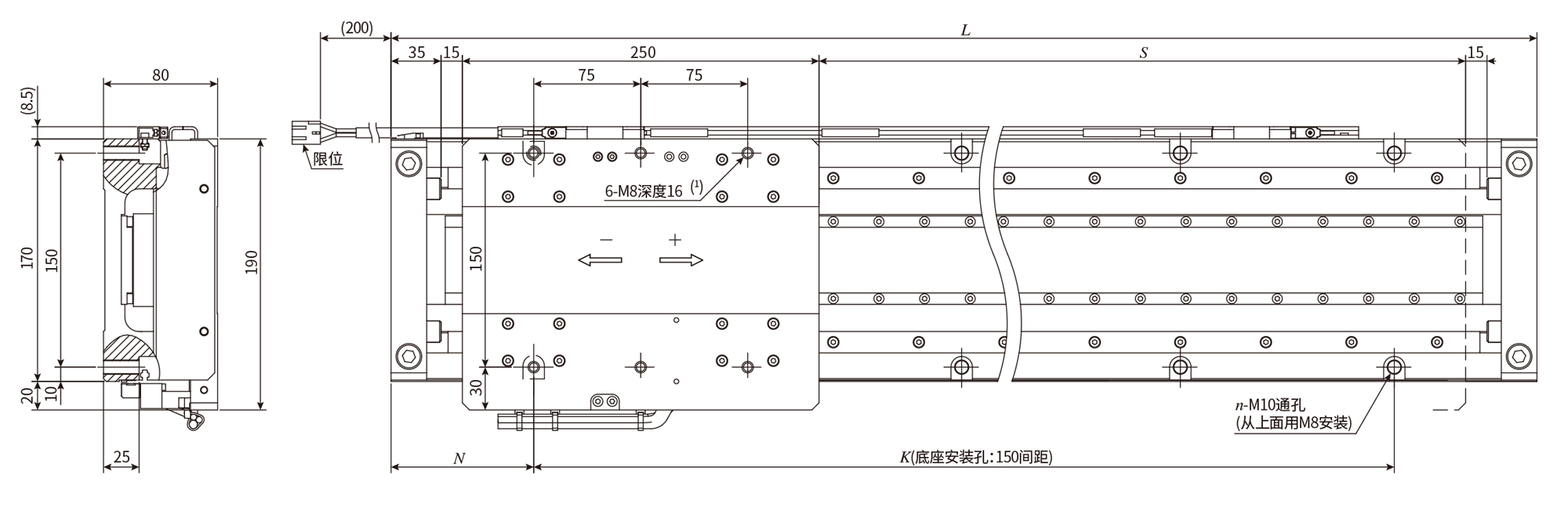

LT170H2S 单个工作台
单位 mm
| 公称型号 | 行程长度 S（2） |
全长 L |
底座安装孔 | 工作台总质量 Kg |
可动部质量 Kg |
||
|---|---|---|---|---|---|---|---|
| N | K | n | |||||
| LT170H2S－750 | 750 | 1100 | 100 | 900 | 14 | 25.5 | 5.5 |
| LT170H2S－1250 | 1250 | 1600 | 50 | 1500 | 22 | 34.5 | |
| LT170H2S－1750 | 1750 | 2100 | 75 | 1950 | 28 | 43.5 | |
| LT170H2S－2250 | 2250 | 2600 | 100 | 2400 | 34 | 52.5 | |
| LT170H2S－2750 | 2750 | 3100 | 50 | 3000 | 42 | 61.5 | |
| 注（1） | 如果安装螺丝的拧入深度过长，将对可动工作台的行走性能造成不良影响，因此请勿插入比螺纹孔深度更长的螺栓。 |
| 注（2） | 关于其他行程长度，请向IKO咨询。 |

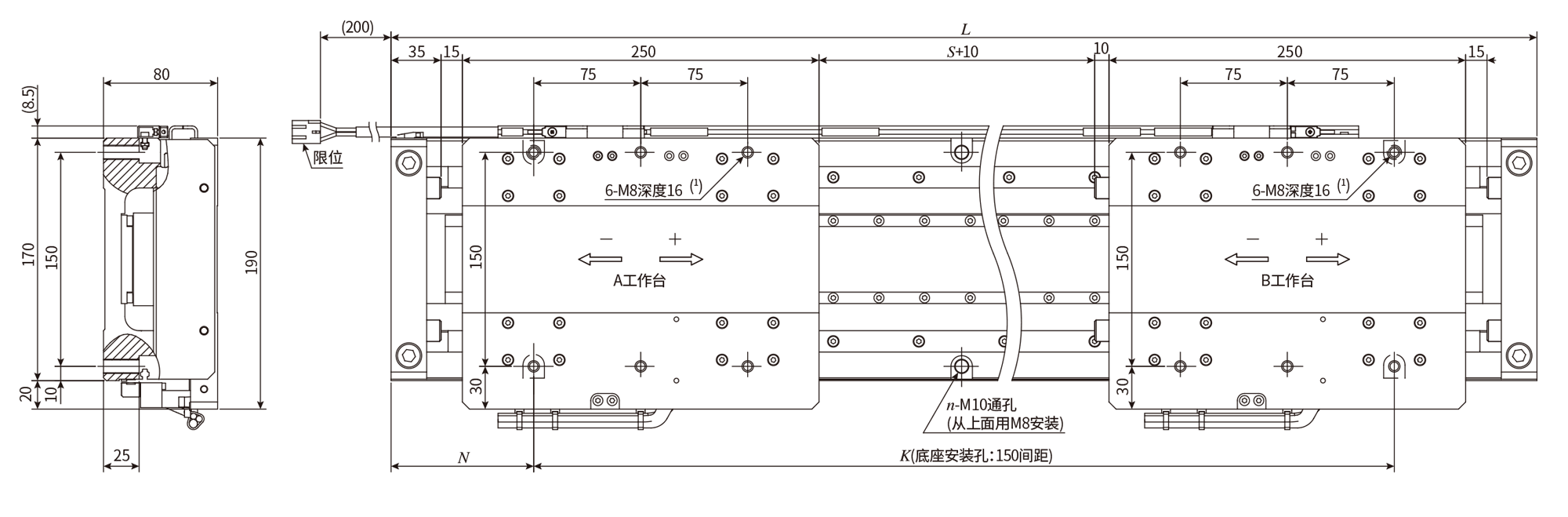

LT170H2S/T2 两个工作台
单位 mm
| 公称型号 | 行程长度 S（(2)） |
全长 L |
底座安装孔 | 工作台总质量 Kg |
可动部质量 Kg |
||
|---|---|---|---|---|---|---|---|
| N | K | n | |||||
| LT170H2S－480/T2 | 480 | 1100 | 100 | 900 | 14 | 31 | 5.5 |
| LT170H2S－980/T2 | 980 | 1600 | 50 | 1500 | 22 | 40 | |
| LT170H2S－1480/T2 | 1480 | 2100 | 75 | 1950 | 28 | 49 | |
| LT170H2S－1980/T2 | 1980 | 2600 | 100 | 2400 | 34 | 58 | |
| LT170H2S－2480/T2 | 2480 | 3100 | 50 | 3000 | 42 | 67 | |
| 注（1） | 如果安装螺丝的拧入深度过长，将对可动工作台的行走性能造成不良影响，因此请勿插入比螺纹孔深度更长的螺栓。 |
| 注（2） | 关于其他行程长度，请向IKO咨询。 |
IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。
