- LT100CE
- LT150CE
- LT130LD
- LT170LD
- LT170HS
- LT170HF
系统构成
公称型号

尺寸

LT170LD系列尺寸图。

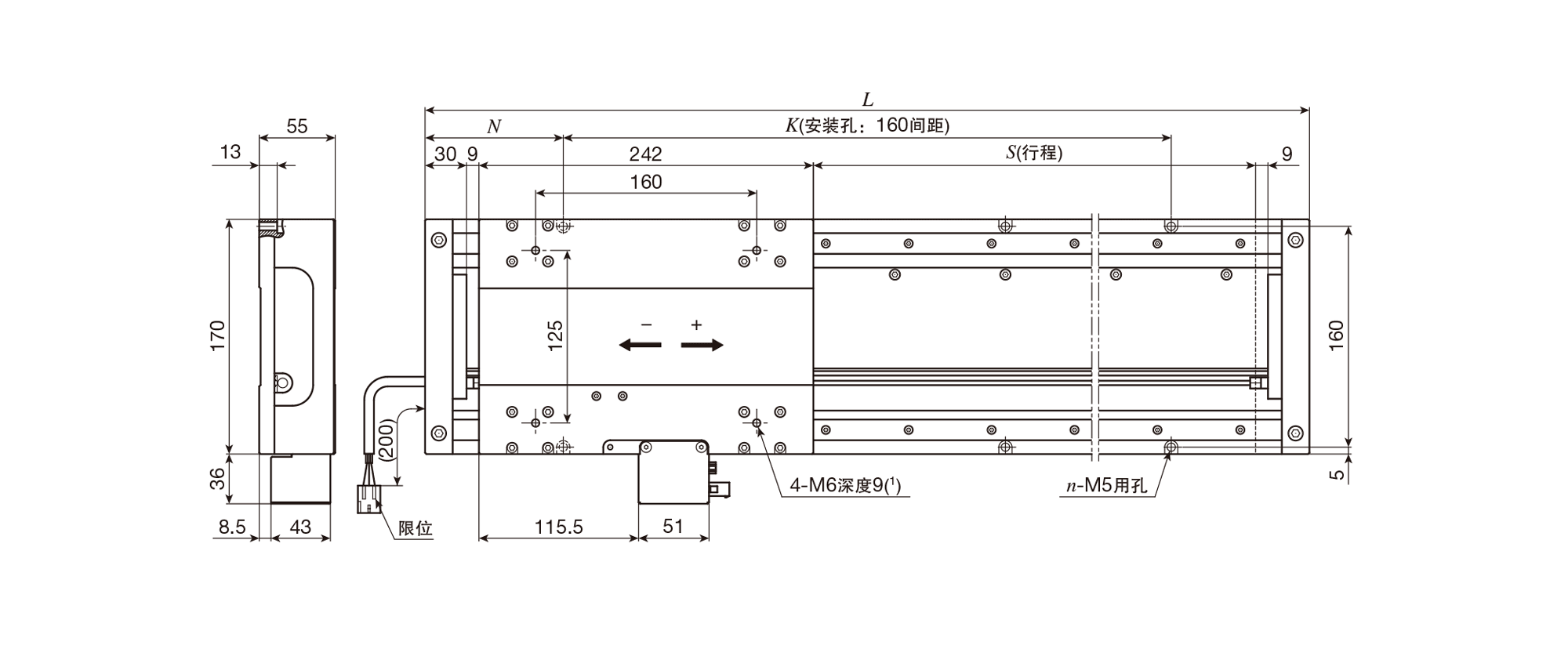

LT170LDGS　单个工作台、高推力规格
LT170LDVS 　单个工作台、高速规格

单位 mm

公称型号	行程长度 S（2）	全长 L	底座安装孔			工作台总质量 Kg	可动部质量 Kg
公称型号	行程长度 S（2）	全长 L	N	K	n	工作台总质量 Kg	可动部质量 Kg
LT170LDGS－680 LT170LDVS －680	680	1000	100	800	12	22.6	2.5
LT170LDGS－1160 LT170LDVS－1160	1160	1480	100	1280	18	32.7
LT170LDGS－1640 LT170LDVS－1640	1640	1960	100	1760	24	42.7
LT170LDGS－2120 LT170LDVS－2120	2120	2440	100	2240	30	52.8
LT170LDGS－2600 LT170LDVS－2600	2600	2920	100	2720	36	62.9
LT170LDGS－2720 LT170LDVS－2720	2720	3040	80	2880	38	65.4

注（1）	如果安装螺丝的拧入深度过长，将对可动工作台的行走性能造成不良影响，因此请勿插入比螺纹孔深度更长的螺栓。
（2）	关于其他行程长度，请向IKO咨询。

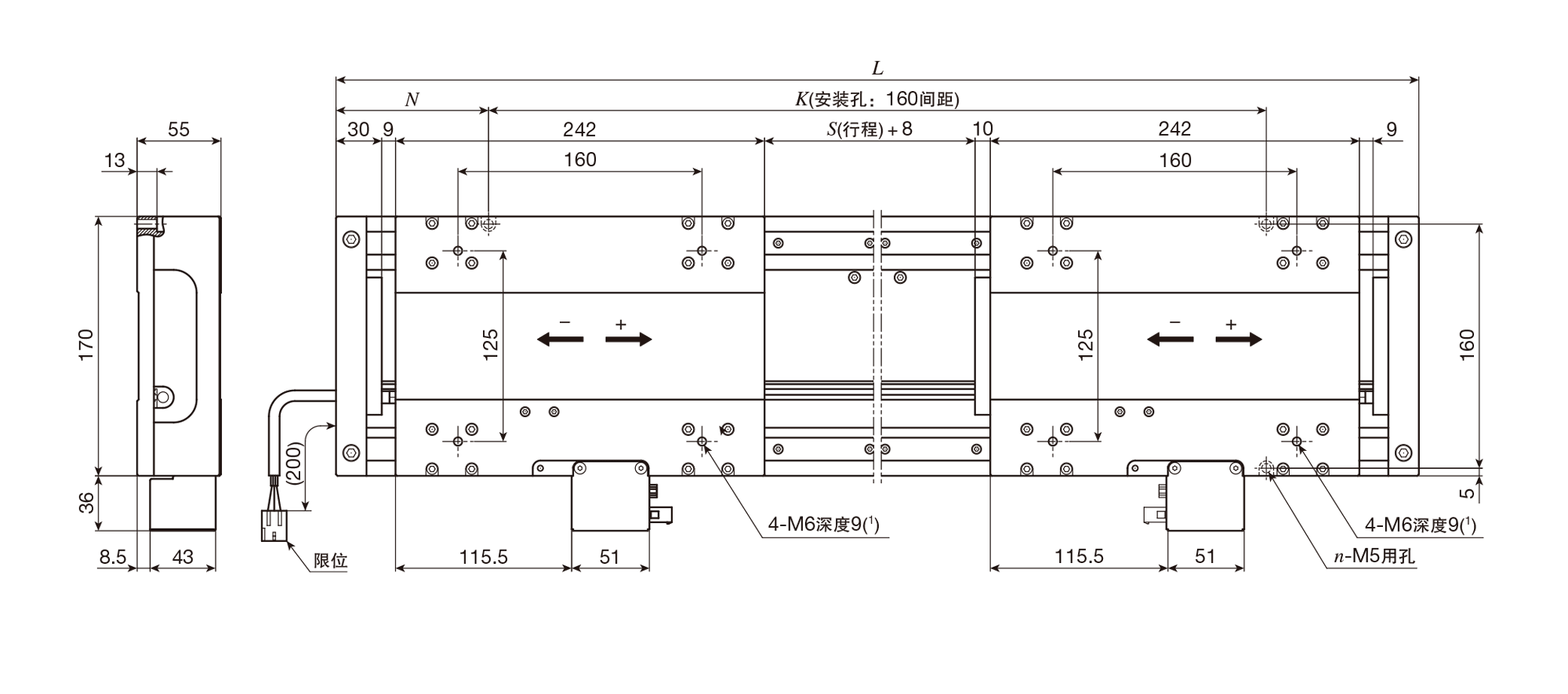

LT170LDGS/T2　两个工作台、高推力规格
LT170LDVS/T2　两个工作台、高速规格

单位 mm

公称型号	行程长度 S（2）	全长 L	底座安装孔			工作台总质量 Kg	可动部质量 Kg
公称型号	行程长度 S（2）	全长 L	N	K	n	工作台总质量 Kg	可动部质量 Kg
LT170LDGS－420/T2 LT170LDVS －420/T2	420	1000	100	800	12	25.1	2.5
LT170LDGS－900/T2 LT170LDVS－900/T2	900	1480	100	1280	18	35.2
LT170LDGS－1380/T2 LT170LDVS－1380/T2	1380	1960	100	1760	24	45.2
LT170LDGS－1860/T2 LT170LDVS－1860/T2	1860	2440	100	2240	30	55.3
LT170LDGS－2340/T2 LT170LDVS－2340/T2	2340	2920	100	2720	36	65.4
LT170LDGS－2460/T2 LT170LDVS－2460/T2	2460	3040	80	2880	38	67.9

注（1）	如果安装螺丝的拧入深度过长，将对可动工作台的行走性能造成不良影响，因此请勿插入比螺纹孔深度更长的螺栓。
（2）	关于其他行程长度，请向IKO咨询。

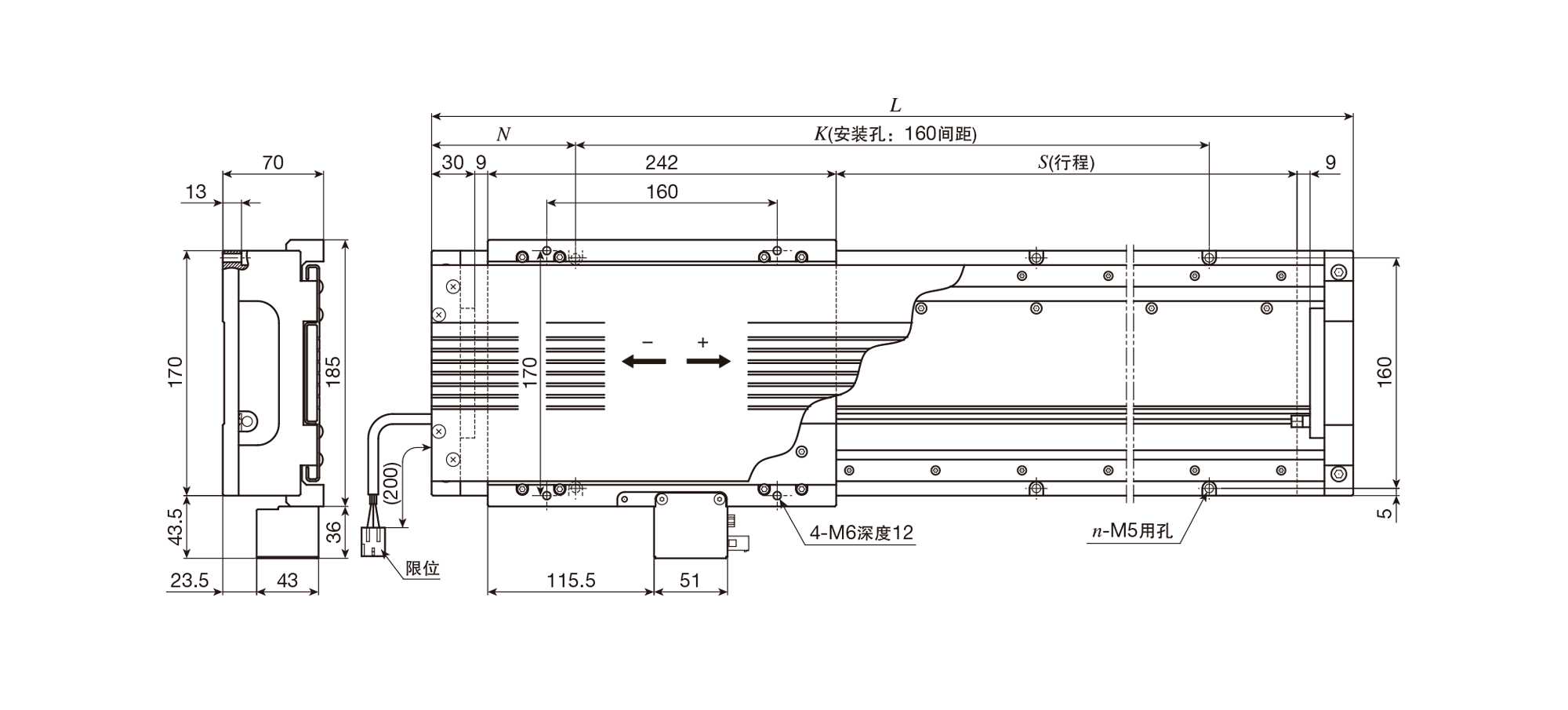

LT170LDGF/D 带护罩的单个工作台、高推力规格1
LT170LDTF/D 带护罩的单个工作台、高推力规格2
LT170LDVF/D 带护罩的单个工作台、高速规格

单位 mm

公称型号	行程长度 S（1）	全长 L	底座安装孔			工作台总质量 Kg	可动部质量 Kg
公称型号	行程长度 S（1）	全长 L	N	K	n	工作台总质量 Kg	可动部质量 Kg
LT170LDGF－680/D LT170LDVF－680/D	680	1000	100	800	12	24.0	2.8
LT170LDGF－1160/D LT170LDVF－1160/D	1160	1480	100	1280	18	34.6
LT170LDGF－1640/D LT170LDVF－1640/D	1640	1960	100	1760	24	45.2
LT170LDTF－680/D	680	1000	100	800	12	24.7
LT170LDTF－1160/D	1160	1480	100	1280	18	35.6
LT170LDTF－1640/D	1640	1960	100	1760	24	46.5

注（1）	关于其他行程长度，请向IKO咨询。

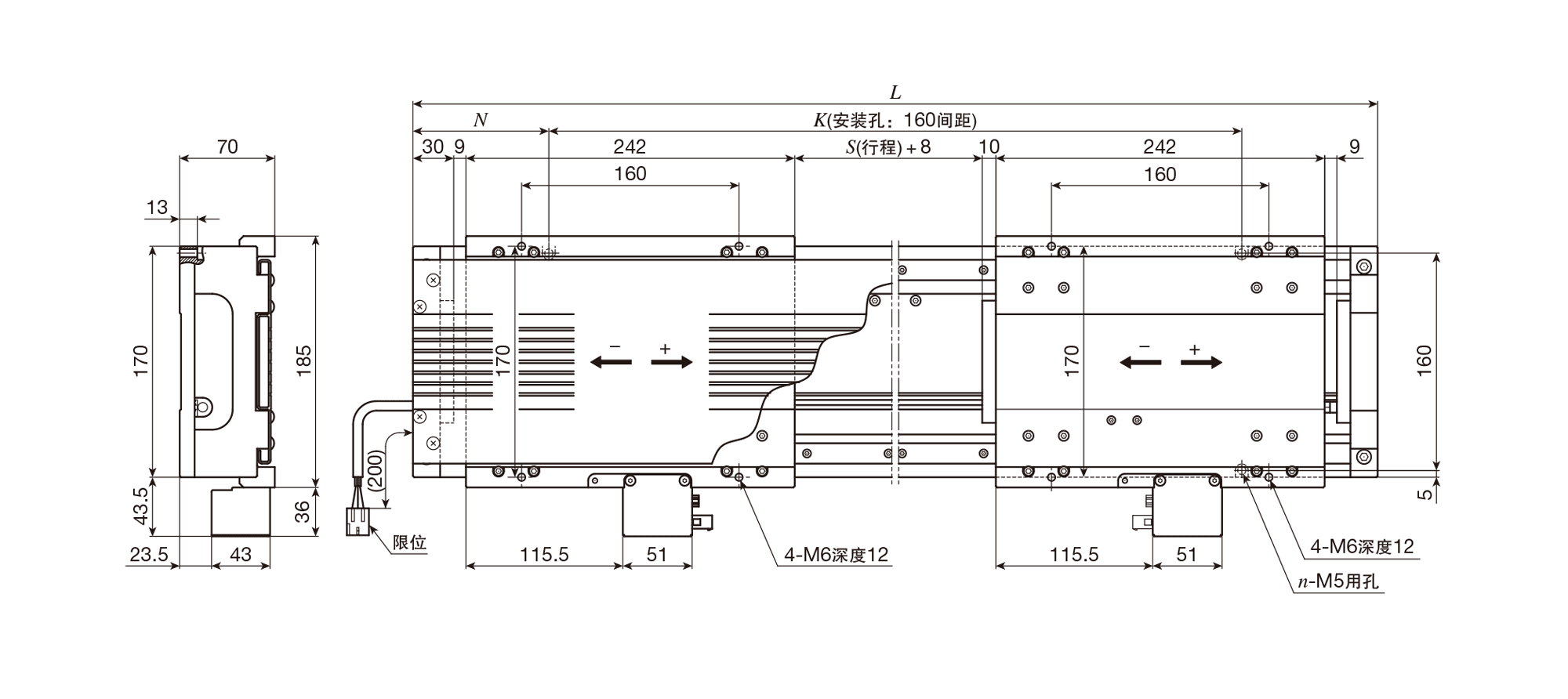

LT170LDGF/DT2 带护罩的两个工作台、高推力规格1
LT170LDTF/DT2 带护罩的两个工作台、高推力规格2
LT170LDVF/DT2 带护罩的两个工作台、高速规格

单位 mm

公称型号	行程长度 S（1）	全长 L	底座安装孔			工作台总质量 Kg	可动部质量 Kg
公称型号	行程长度 S（1）	全长 L	N	K	n	工作台总质量 Kg	可动部质量 Kg
LT170LDGF－420/DT2 LT170LDVF－420/DT2	420	1000	100	800	12	26.9	2.8
LT170LDGF－900/DT2 LT170LDVF－900/DT2	900	1480	100	1280	18	37.5
LT170LDGF－1380/DT2 LT170LDVF－1380/DT2	1380	1960	100	1760	24	48.0
LT170LDTF－420/DT2	420	1000	100	800	12	27.6
LT170LDTF－900/DT2	900	1480	100	1280	18	38.5
LT170LDTF－1380/DT2	1380	1960	100	1760	24	49.3

注（1）	关于其他行程长度，请向IKO咨询。

产品咨询

IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。

LT 特长

IKO直线电机定位台LT在铝合金可动工作台和底座之间装入AC直线伺服电机，并内置光学式线性编码器,是一款结构紧凑的高精度定位台。产品备有三大系列，LT･･･CE为紧凑型系列；LT･･･LD为长行程系列；LT･･･H为高推力系列，用户可根据用途选择。
直线电机定位台LT通过轻量可动工作台和大推力，能够进行高加减速和快速响应动作。而且，先进的伺服技术实现了高静态稳定性和速度稳定性。直线电机定位台LT最适合于半导体和液晶制造设备、需要高速作业的测量仪器、装配机以及搬运机等用途。
