尺寸

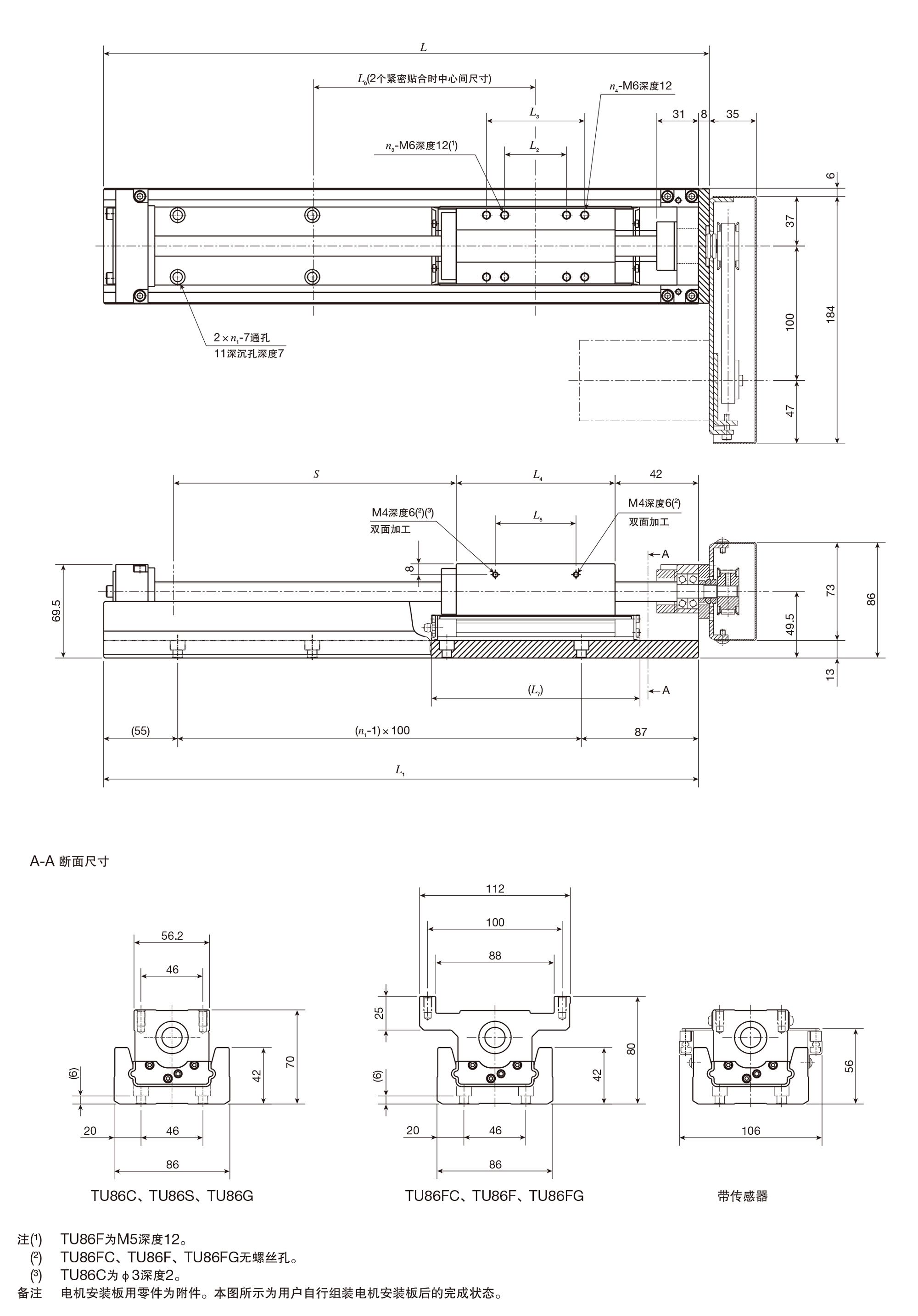

TU86系列尺寸图。

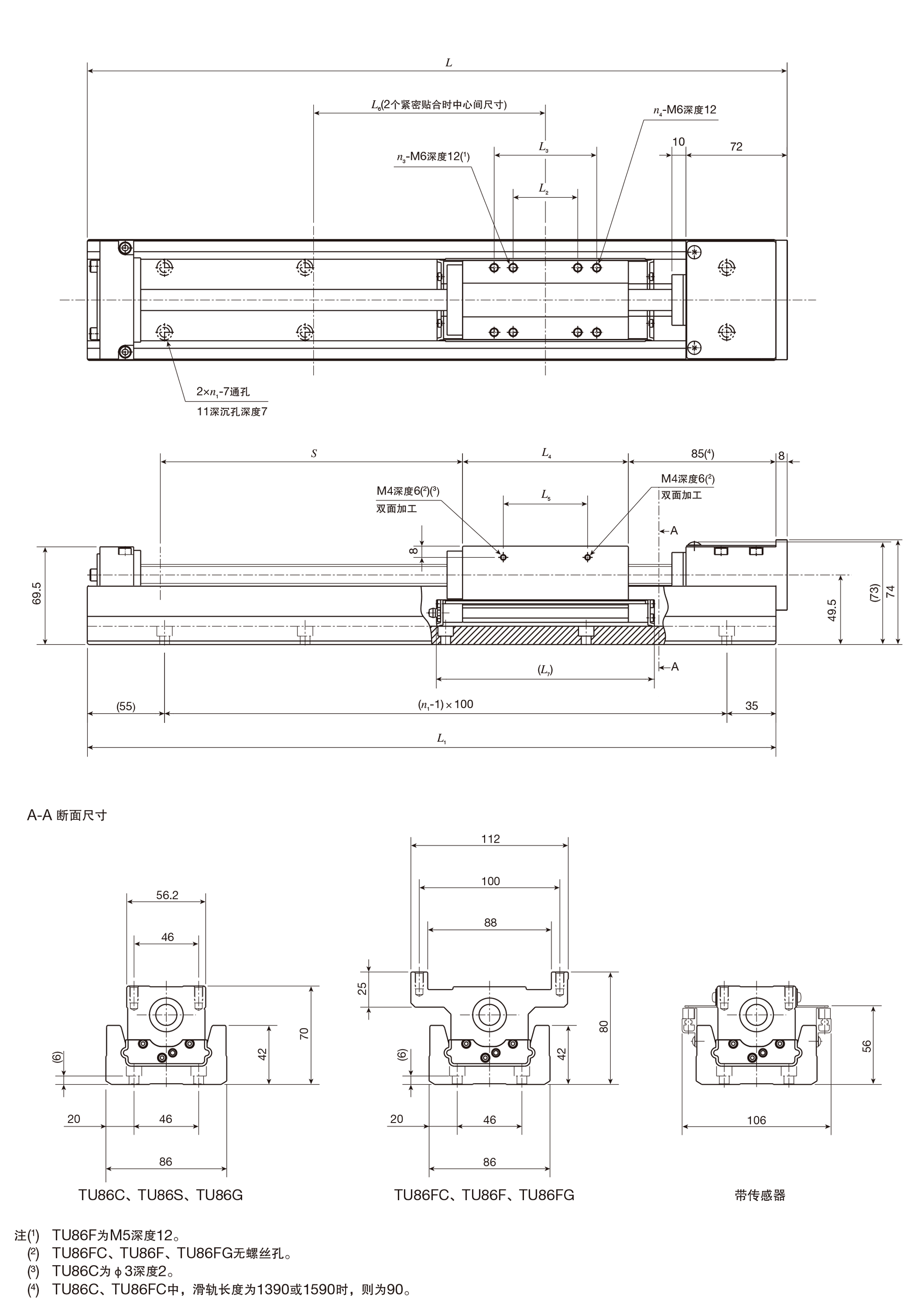

滑台尺寸

单位 mm

型号及大小
尺寸		 L2 L3 L4 L5 L6 L7 n3 n4 质量
Kg
TU86C － － 43 30 90 80 2 － 0.7
TU86S 46 － 93 63 140 130 4 － 1.7
TU86G 46 73 118 60 165 155 4 4 2.2
TU86FC － － 43 － 90 80 2 － 1.1
TU86F 28 46 93 － 140 130 4 4 2.3
TU86FG 46 73 118 － 165 155 4 4 3.0

滑轨尺寸

单位 mm

滑轨的长度
L1		 全长
L		 n1 行程长度 S(1) 质量(2) Kg
TU86C TU86S TU86G TU86C TU86S TU86G TU86FC TU86F TU86FG
TU86FC TU86F TU86FG
490 498 5 300(220) 250(120) 225(－) 9.9 10.9 11.4 10.3 11.5 12.2
590 598 6 400(320) 350(220) 325(170) 10.8 11.7 12.2 11.2 12.4 13.0
690 698 7 500(420) 450(320) 425(270) 12.3 13.2 13.8 12.7 13.9 14.6
790 798 8 600(520) 550(420) 525(370) 13.8 14.7 15.3 14.2 15.4 16.1
890 898 9 700(620) 650(520) 625(470) 15.0 15.9 16.4 15.4 16.6 17.2
990 998 10 800(720) 750(620) 725(570) 16.5 17.4 17.9 16.9 18.1 18.7
1090 1098 11 900(820) 850(720) 825(670) 18.0 18.9 19.4 18.4 19.6 20.2
1190 1198 12 1000(920) 950(820) 925(770) 19.5 20.4 21.0 19.9 21.1 21.8
1390 1398 14 1200(1120) 1150(1020) 1125(970) 24.5 25.4 25.9 24.9 26.0 26.7
1590 1598 16 1400(1320) 1350(1220) 1325(1170) 27.8 28.7 29.2 28.2 29.3 30.0
注（1） 表示安装限位传感器时容许的行程长度。( )内的值是2个滑台紧密贴合时的尺寸。
　（2） 表示1个滑台时的工作台整体的质量。

电机折回规格

滑台尺寸

单位 mm

型号及大小
尺寸		 L2 L3 L4 L5 L6 L7 n3 n4 单位
Kg
TU86C － － 43 30 90 80 2 － 0.7
TU86S 46 － 93 63 140 130 4 － 1.7
TU86G 46 73 118 60 165 155 4 4 2.2
TU86FC － － 43 － 90 80 2 － 1.1
TU86F 28 46 93 － 140 130 4 4 2.3
TU86FG 46 73 118 － 165 155 4 4 3.0

滑轨尺寸

单位 mm

滑轨的长度
L1		 全长
L		 n1 行程长度 S(1) 质量(2) Kg
TU86C TU86S TU86G TU86C TU86S TU86G TU86FC TU86F TU86FG
TU86FC TU86F TU86FG
442 450 4 295(215) 245(115) 220(－) 10.3 11.3 11.8 10.7 11.9 12.6
542 550 5 395(315) 345(215) 320(165) 11.2 12.1 12.6 11.6 12.8 13.4
642 650 6 495(415) 445(315) 420(265) 12.7 13.6 14.2 13.1 14.3 15.0
742 750 7 595(515) 545(415) 520(365) 14.2 15.1 15.7 14.6 15.8 16.5
842 850 8 695(615) 645(515) 620(465) 15.4 16.3 16.8 15.8 17.0 17.6
942 950 9 795(715) 745(615) 720(565) 16.9 17.8 18.3 17.3 18.5 19.1
1042 1050 10 895(815) 845(715) 820(665) 18.4 19.3 19.8 18.8 20.0 20.6
1142 1150 11 995(915) 945(815) 920(765) 19.9 20.8 21.4 20.3 21.5 22.2
注（1） 表示安装限位传感器时容许的行程长度。( )内的值是2个滑台紧密贴合时的尺寸。
　（2） 表示1个滑台时的工作台整体的质量。

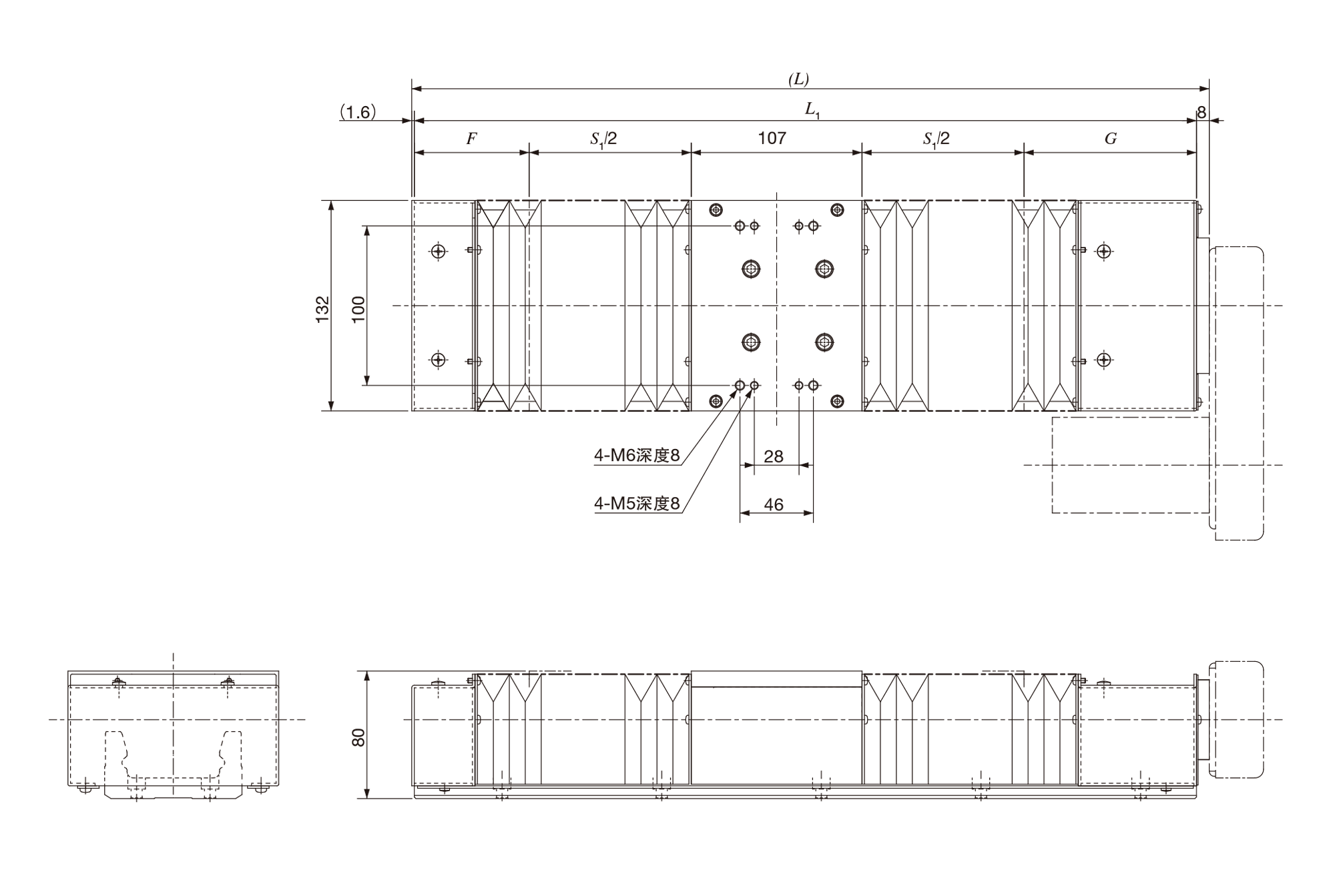

带防尘罩型工作台

单位 mm

滑轨的长度
L1		 全长
(L)		 极限行程长度(1)
S1		 行程长度(2)
S		 F G
490(442) 499.6(451.6) 203(198) 195(190) 72(72) 108(65)
590(542) 599.6(551.6) 275(270) 265(260) 86(86) 122(79)
690(642) 699.6(651.6) 349(344) 340(335) 99(99) 135(92)
790(742) 799.6(751.6) 421(416) 410(405) 113(113) 149(106)
890(842) 899.6(851.6) 521(516) 510(505) 113(113) 149(106)
990(942) 999.6(951.6) 593(588) 580(575) 127(127) 163(120)
1090(1042) 1099.6(1051.6) 667(662) 655(650) 140(140) 176(133)
1190(1142) 1199.6(1151.6) 739(734) 730(725) 154(154) 190(147)
注（1） 表示滑台可移动的行程极限值。
　（2） 表示安装限位传感器时容许的行程长度。
备注
  1. (　)内的尺寸适用于电机折回规格的带防尘罩型工作台。
  2. 关于滑轨的安装尺寸，请参照TU86的尺寸表。
  3. 也适用于附带C-Lube自润滑部件型。

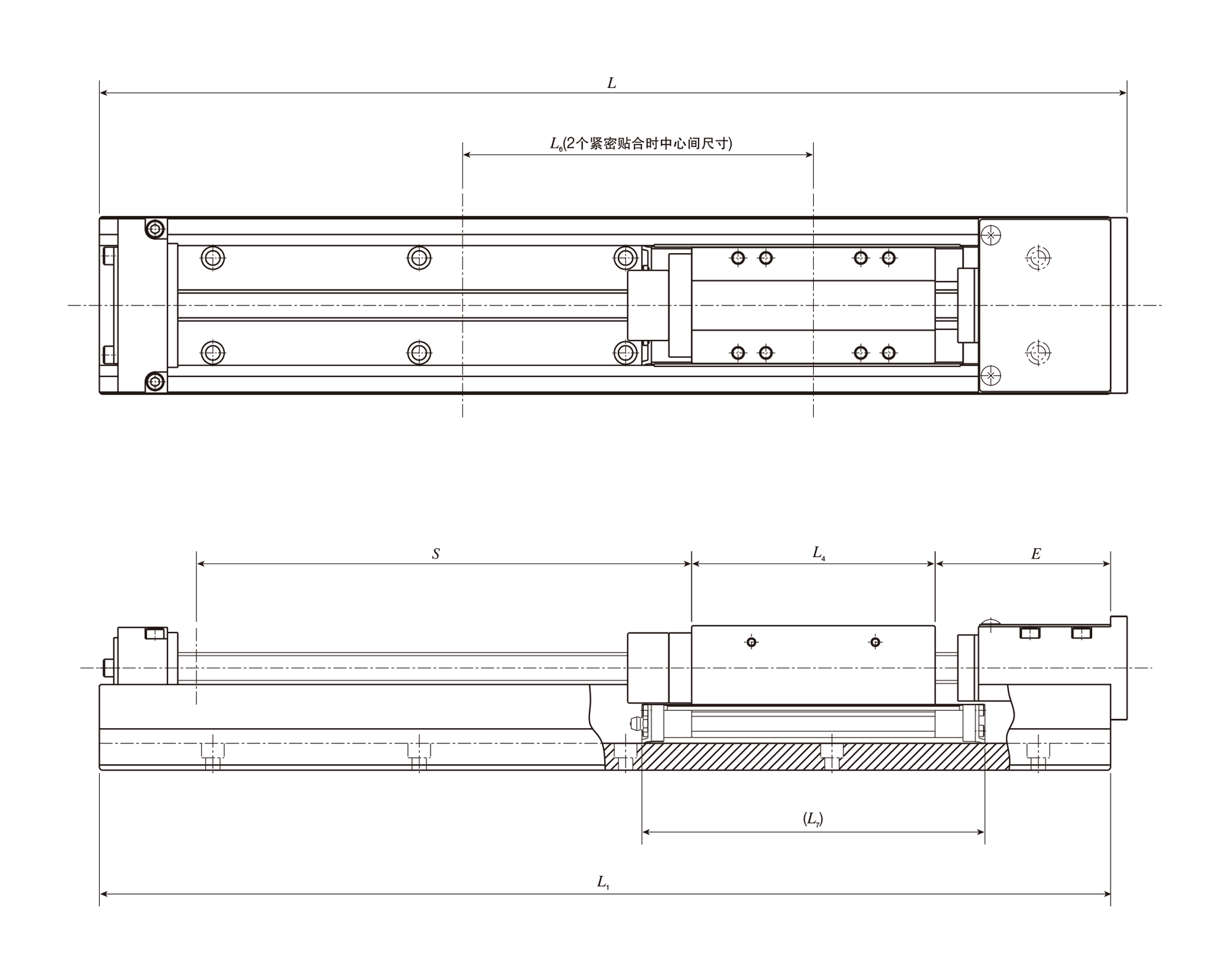

附带C-Lube自润滑部件型工作台

单位 mm

型号及大小尺寸 滑轨的长度
L1		 全长
L		 行程长度(1)
S		 E L4 L6 L7
TU86C
TU86FC		 490 498 260(190) 110 43 95 92
590 598 360(290)
690 698 460(390)
790 798 560(490)
890 898 660(590)
990 998 760(690)
1090 1098 860(790)
1190 1198 960(890)
TU86S
TU86F		 490 498 230(120) 85 93 145 142
590 598 330(220)
690 698 430(320)
790 798 530(420)
890 898 630(520)
990 998 730(620)
1090 1098 830(720)
1190 1198 930(820)
TU86G
TU86FG		 490 498 210(－) 85 118 170 167
590 598 310(170)
690 698 410(270)
790 798 510(370)
890 898 610(470)
990 998 710(570)
1090 1098 810(670)
1190 1198 910(770)
注（1） 表示安装限位传感器时可容许的行程长度。( )内的数值是使用2个紧密贴合的滑台时的尺寸。
备注 滑台和滑轨的尺寸请参照各自的大小尺寸表。

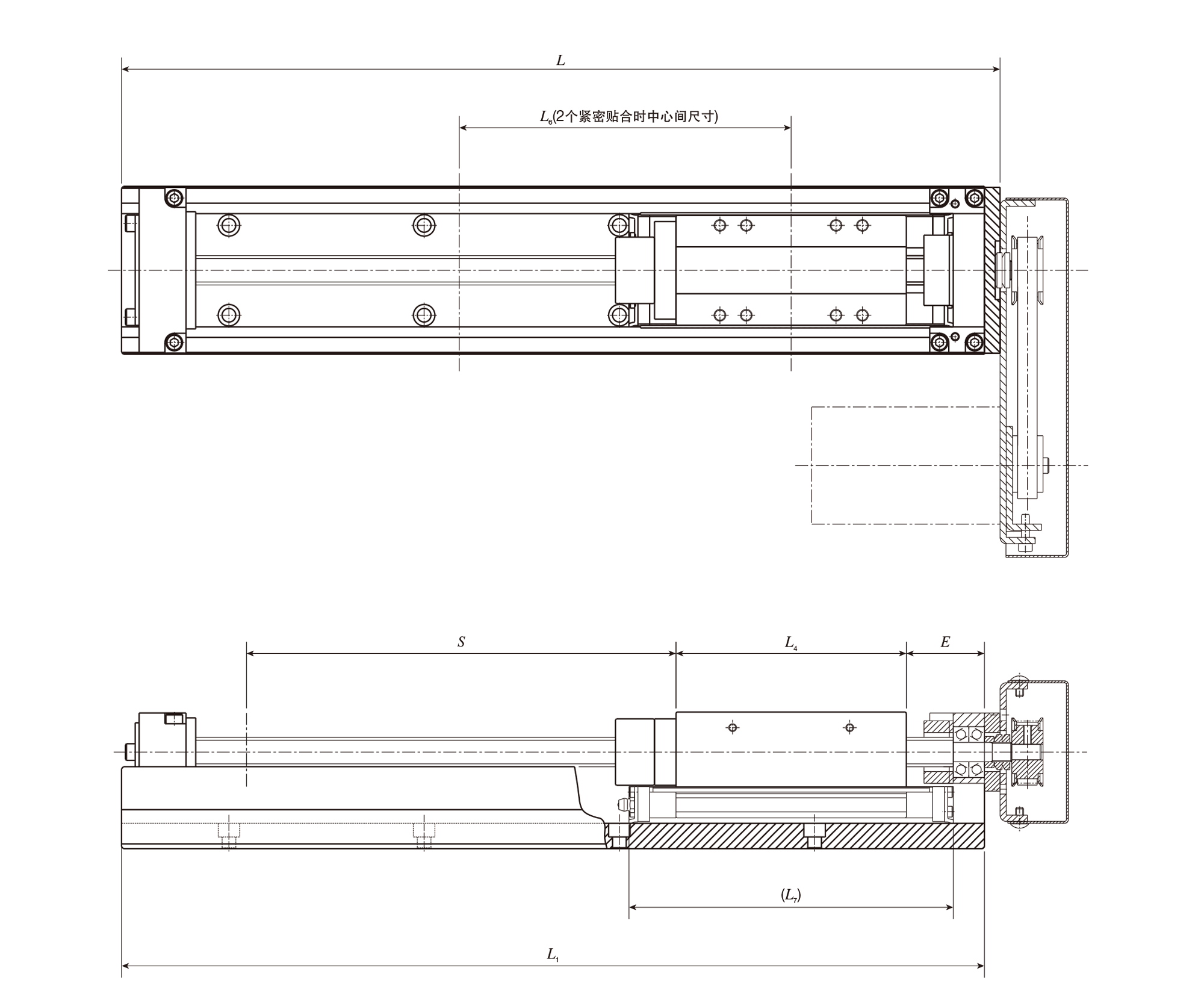

附带C-Lube自润滑部件型工作台、电机折回规格

单位 mm

型号及大小尺寸 滑轨的长度
L1		 全长
L		 行程长度(1)
S		 E L4 L6 L7
TU86C
TU86FC		 442 450 250(190) 70 43 95 92
542 550 350(290)
642 650 450(390)
742 750 550(490)
842 850 650(590)
942 950 750(690)
1042 1050 850(790)
1142 1150 950(890)
TU86S
TU86F		 442 450 230(120) 40 93 145 142
542 550 330(220)
642 650 430(320)
742 750 530(420)
842 850 630(520)
942 950 730(620)
1042 1050 830(720)
1142 1150 930(820)
TU86G
TU86FG		 442 450 210(－) 40 118 170 167
542 550 310(170)
642 650 410(270)
742 750 510(370)
842 850 610(470)
942 950 710(570)
1042 1050 810(670)
1142 1150 910(770)
注（1） 表示安装限位传感器时可容许的行程长度。( )内的数值是使用2个紧密贴合的滑台时的尺寸。
备注
  1. 电机安装板用零件为附件。本图所示为用户自行组装电机安装板后的完成状态。
  2. 滑台和滑轨的尺寸请参照各自的大小尺寸表。

无滚珠丝杠的规格

单位 mm

型号及大小尺寸 滑轨规格 滑轨的长度
L1		 无桥接护罩 带桥接护罩
F1 G1 F1 G1
TU86 无电机折回 490 32 19 35 29
590
690
790
890
990
1090
1190
1390
1590 32 19 － －
电机折回规格 442 32 28 35 29
542
642
742
842
942
1042
1142
备注 滑台和滑轨的尺寸请参照各自的大小尺寸表。
