尺寸

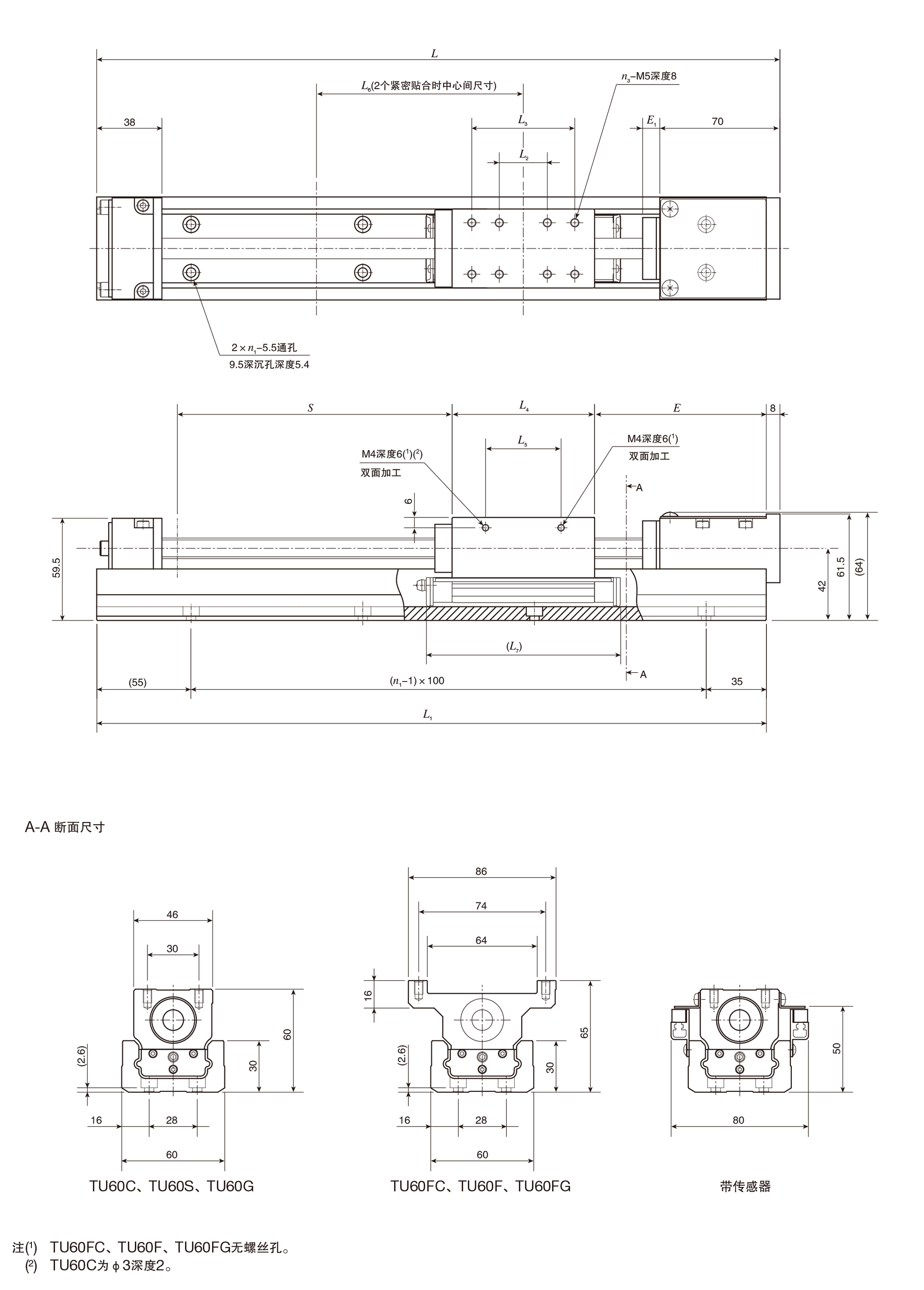

TU60系列尺寸图。

＜滚珠丝杠导程5mm、10mm＞

滑台尺寸

单位 mm

型号及大小
尺寸		 L2 L3 L4 L5 L6 L7 n3 E E1 质量
Kg
TU60C － － 27.4 17.4 65 58 2 90 15 0.3
TU60S 28 － 52.4 18 90 83 4 80 10 0.6
TU60G 28 60 83 44 120.5 113 8 80 10 1.0
TU60FC － － 27.4 － 65 58 2 90 15 0.4
TU60F 28 － 52.4 － 90 83 4 80 10 0.8
TU60FG 28 60 83 － 120.5 113 8 80 10 1.3

滑轨尺寸

单位 mm

滑轨的长度
L1		 全长
L		 n1 行程长度 S(1) 质量(2) Kg
TU60C TU60S TU60G TU60C TU60S TU60G TU60FC TU60F TU60FG
TU60FC TU60F TU60FG
290 298 3 110(50) 100(－) 70(－) 3.0 3.3 3.6 3.1 3.5 3.9
390 398 4 210(150) 200(120) 170(60) 3.7 4.0 4.4 3.8 4.2 4.7
490 498 5 310(250) 300(220) 270(160) 4.5 4.8 5.1 4.6 4.9 5.4
590 598 6 410(350) 400(320) 370(260) 5.2 5.5 5.8 5.3 5.7 6.1
690 698 7 510(450) 500(420) 470(360) 6.0 6.2 6.6 6.1 6.4 6.9
790 798 8 610(550) 600(520) 570(460) 6.7 7.0 7.3 6.8 7.2 7.6
990 998 10 810(750) 800(720) 770(660) 8.3 8.6 9.0 8.4 8.7 9.1
1190 1198 12 1010(950) 1000(920) 970(860) 9.8 10.1 10.5 9.9 10.2 10.6
注（1） 表示安装限位传感器时容许的行程长度。( )内的值是2个滑台紧密贴合时的尺寸。
　（2） 表示1个滑台时的工作台整体的质量。
＜滚珠丝杠导程20mm＞

滑台尺寸

单位 mm

型号及大小
尺寸		 L2 L3 L4 L5 L6 L7 n3 E E1 质量
Kg
TU60C － － 27.4 17.4 65 58 2 110 15 0.3
TU60S 28 － 52.4 18 90 83 4 85 15 0.6
TU60G 28 60 83 44 120.5 113 8 85 15 1.0
TU60FC － － 27.4 － 65 58 2 110 15 0.4
TU60F 28 － 52.4 － 90 83 4 85 15 0.8
TU60FG 28 60 83 － 120.5 113 8 85 15 1.3

滑轨尺寸

单位 mm

滑轨的长度
L1		 全长
L		 n1 行程长度 S(1) 质量(2) Kg
TU60C TU60S TU60G TU60C TU60S TU60G TU60FC TU60F TU60FG
TU60FC TU60F TU60FG
290 298 3 95(－) 95(－) 65(－) 3.1 3.4 3.7 3.2 3.6 4.0
390 398 4 195(135) 195(115) 165(－) 3.8 4.1 4.5 3.9 4.3 4.8
490 498 5 295(235) 295(215) 265(155) 4.6 4.9 5.2 4.7 5.0 5.5
590 598 6 395(335) 395(315) 365(255) 5.3 5.6 5.9 5.4 5.8 6.2
690 698 7 495(435) 495(415) 465(355) 6.1 6.3 6.7 6.2 6.5 7.0
790 798 8 595(535) 595(515) 565(455) 6.8 7.1 7.4 6.9 7.3 7.7
注（1） 表示安装限位传感器时容许的行程长度。( )内的值是2个滑台紧密贴合时的尺寸。
　（2） 表示1个滑台时的工作台整体的质量。

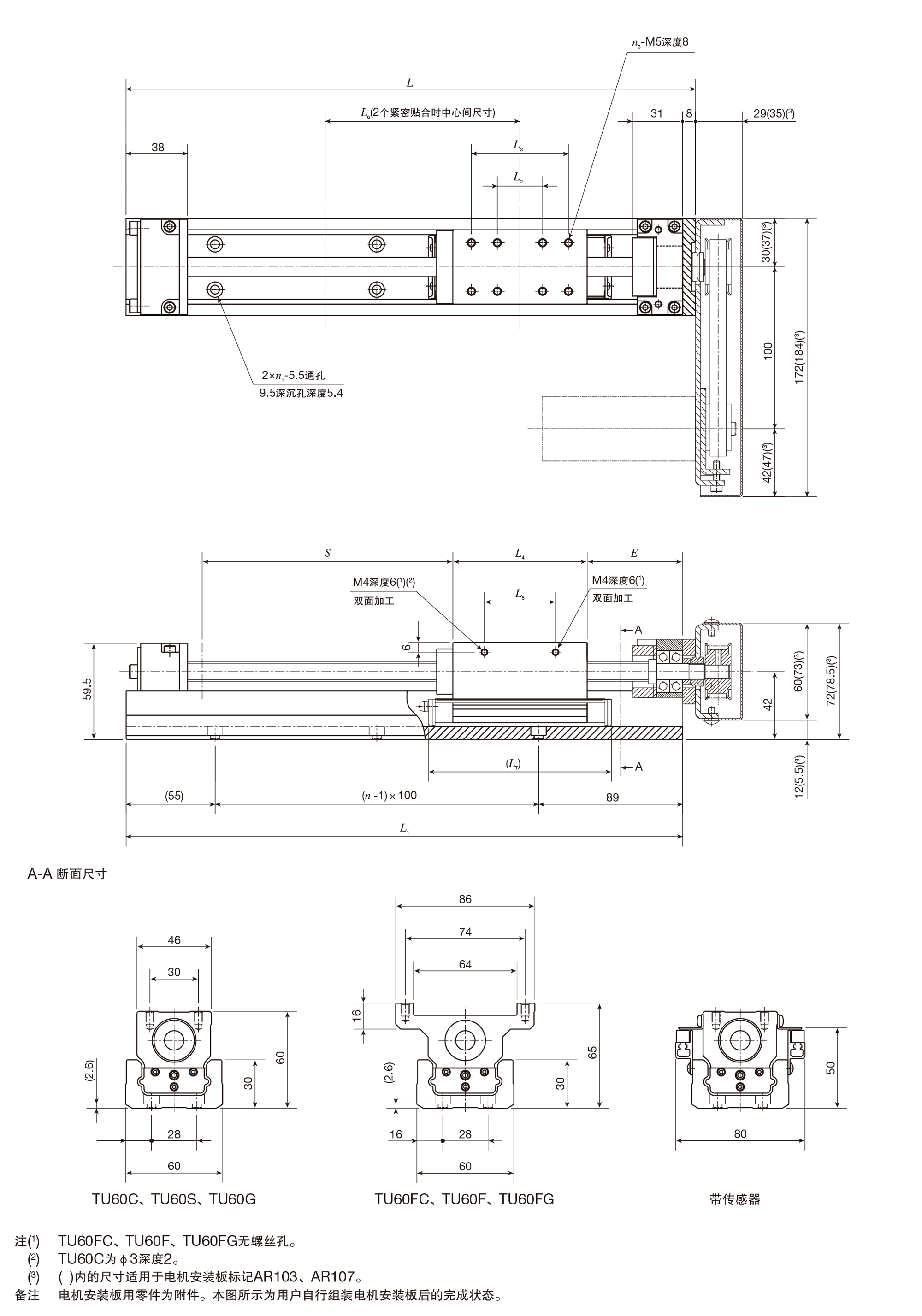

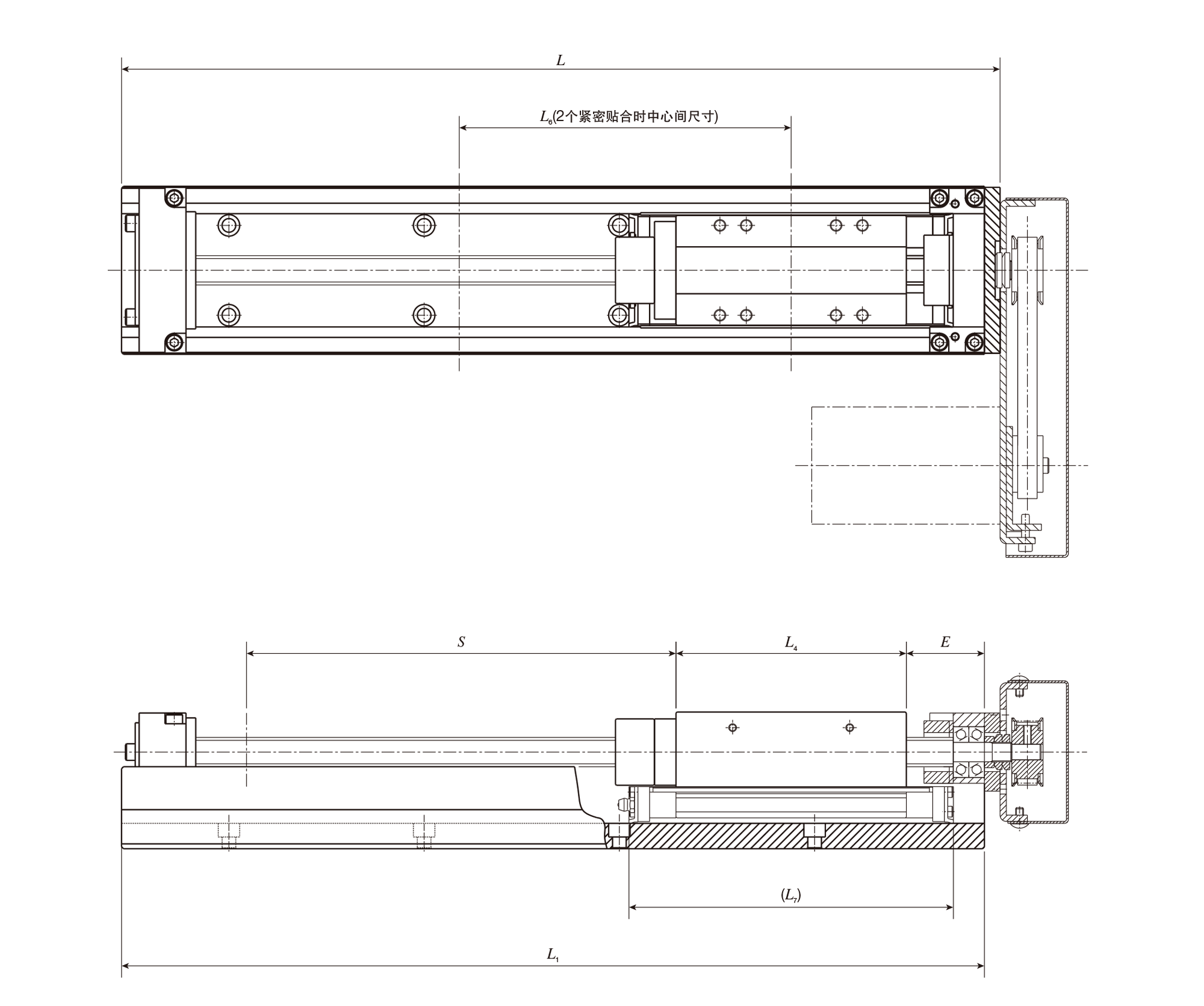

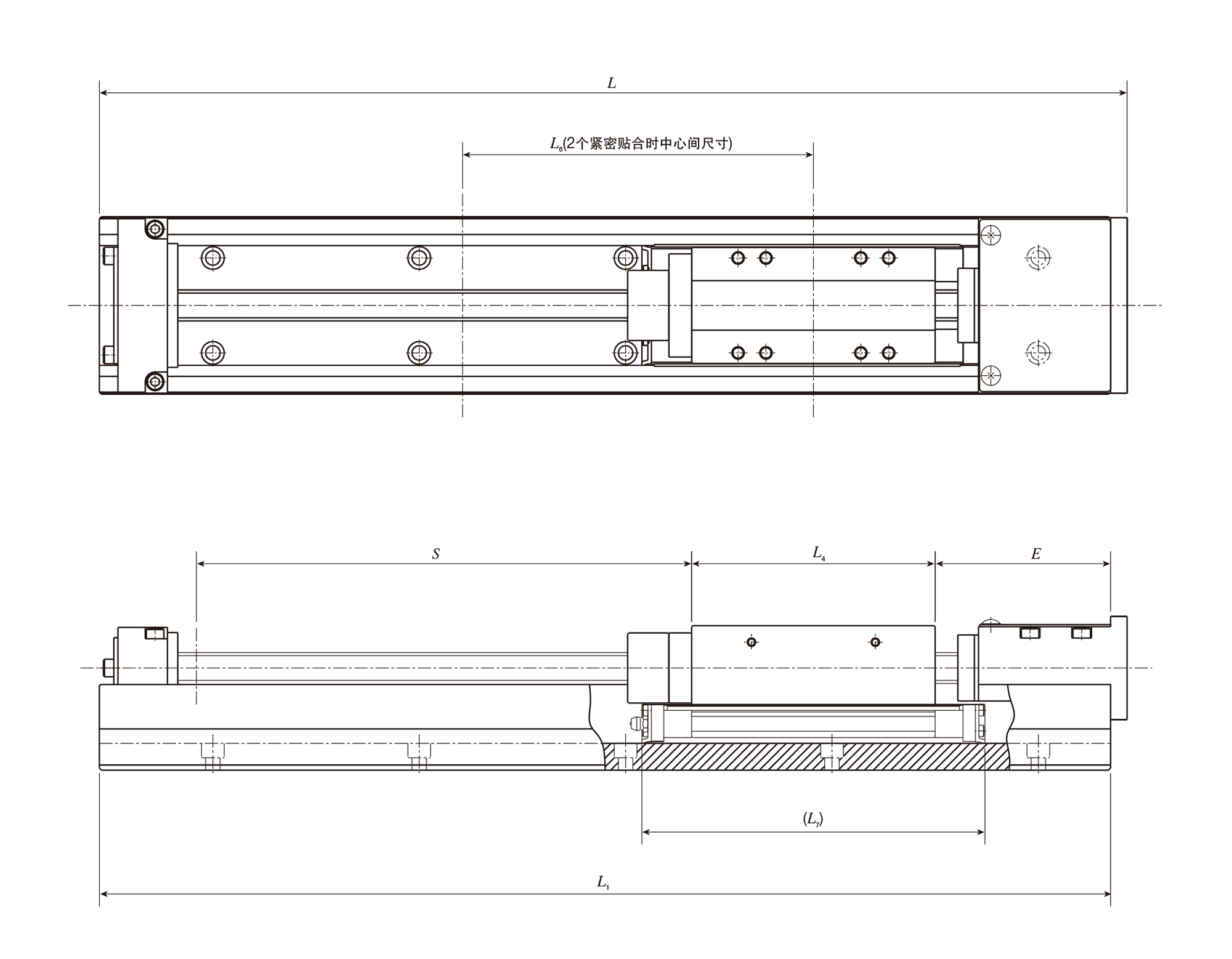

电机折回规格

＜滚珠丝杠导程5mm、10mm＞

滑台尺寸

单位 mm

型号及大小
尺寸		 L2 L3 L4 L5 L6 L7 n3 E 质量
Kg
TU60C － － 27.4 17.4 65 58 2 44 0.3
TU60S 28 － 52.4 18 90 83 4 39 0.6
TU60G 28 60 83 44 120.5 113 8 39 1.0
TU60FC － － 27.4 － 65 58 2 44 0.4
TU60F 28 － 52.4 － 90 83 4 39 0.8
TU60FG 28 60 83 － 120.5 113 8 39 1.3

滑轨尺寸

单位 mm

滑轨的长度
L1		 全长
L		 n1 行程长度 S(1) 质量(2) Kg
TU60C TU50S TU60G TU60C TU60S TU60G TU60FC TU60F TU60FG
TU50FC TU50F TU50FG
224 252 2 110(50) 95(－) －(－) 3.6 3.9 － 3.7 4.1 －
344 352 3 210(150) 195(115) 165(－) 4.3 4.6 5.0 4.4 4.8 5.3
444 452 4 310(250) 295(215) 265(155) 5.1 5.4 5.7 5.2 5.5 6.0
544 552 5 410(350) 395(315) 365(255) 5.8 6.1 6.4 5.9 6.3 6.7
644 652 6 510(450) 495(415) 465(355) 6.6 6.8 7.2 6.7 7.0 7.5
744 752 7 610(550) 595(515) 565(455) 7.5 7.6 7.9 7.6 7.8 8.2
注（1） 表示安装限位传感器时容许的行程长度。( )内的值是2个滑台紧密贴合时的尺寸。
　（2） 表示1个滑台时的工作台整体的质量。
＜滚珠丝杠导程20mm＞

滑台尺寸

单位 mm

型号及大小
尺寸		 L2 L3 L4 L5 L6 L7 n3 E 质量
Kg
TU60C － － 27.4 17.4 65 58 2 64 0.3
TU60S 28 － 52.4 18 90 83 4 39 0.6
TU60G 28 60 83 44 120.5 113 8 39 1.0
TU60FC － － 27.4 － 65 58 2 64 0.4
TU60F 28 － 52.4 － 90 83 4 39 0.8
TU60FG 28 60 83 － 120.5 113 8 39 1.3

滑轨尺寸

单位 mm

滑轨的长度
L1		 全长
L		 n1 行程长度 S(1) 质量(2) Kg
TU60C TU60S TU60G TU60C TU60S TU60G TU60FC TU60F TU60FG
TU60FC TU60F TU60FG
244 252 2 95(－) 95(－) －(－) 3.7 4.0 － 3.8 4.2 －
344 352 3 195(135) 195(115) 165(－) 4.4 4.7 5.1 4.5 4.9 5.4
444 452 4 295(235) 295(215) 265(155) 5.2 5.5 5.8 5.3 5.6 6.1
544 552 5 395(335) 395(315) 365(255) 5.9 6.2 6.5 6.0 6.4 6.8
644 652 6 495(435) 495(415) 465(355) 6.7 6.9 7.3 6.8 7.1 7.6
744 752 7 595(535) 595(515) 565(455) 7.6 7.7 8.0 7.7 7.9 8.3
注（1） 表示安装限位传感器时容许的行程长度。( )内的值是2个滑台紧密贴合时的尺寸。
　（2） 表示1个滑台时的工作台整体的质量。

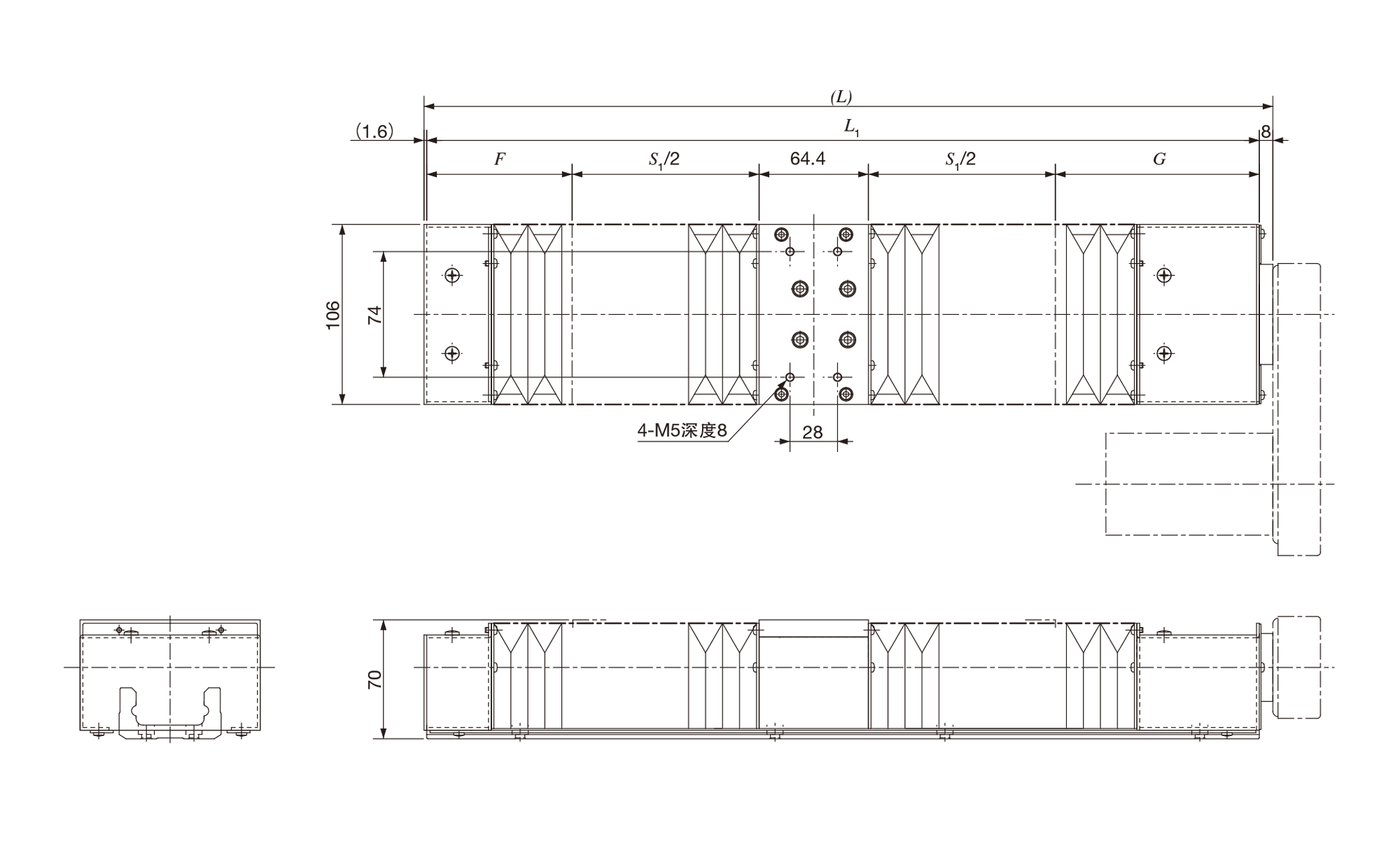

带防尘罩型工作台

单位 mm

滑轨的长度
L1		 全长
(L)		 极限行程长度(1)
S1		 行程长度(2)
S		 F G
290(244) 299.6(253.6) 73.6(68.6) 65(60) 59(59) 93(52)
390(344) 399.6(353.6) 147.6(142.6) 140(135) 72(72) 106(65)
490(444) 499.6(453.6) 219.6(214.6) 210(205) 86(86) 120(79)
590(544) 599.6(553.6) 293.6(288.6) 285(280) 99(99) 133(92)
690(644) 699.6(653.6) 393.6(388.6) 380(375) 99(99) 133(92)
790(744) 799.6(753.6) 465.6(460.6) 455(450) 113(113) 147(106)
注（1） 表示滑台可移动的行程极限值。
　（2） 表示安装限位传感器时容许的行程长度。
备注
  1. (　)内的尺寸适用于电机折回规格的带防尘罩型工作台。
  2. 关于滑轨的安装尺寸，请参照TU60的尺寸表。
  3. 也适用于附带C-Lube自润滑部件型。

附带C-Lube自润滑部件型工作台

单位 mm

型号及大小尺寸 滑轨的长度
L1		 全长
L		 行程长度(1)S E L4 L6 L7
导程5mm
导程10mm		 导程20mm 导程5mm
导程10mm		 导程20mm
TU60C
TU60FC		 290 298 90(－) 70(－) 100 120 27.4 75 70
390 398 190(140) 170(120)
490 498 290(240) 270(220)
590 598 390(340) 370(320)
690 698 490(440) 470(420)
790 798 590(540) 570(520)
TU60S
TU60F		 290 298 90(－) 70(－) 80 95 52.4 100 95
390 398 190(110) 170(100)
490 498 290(210) 270(200)
590 598 390(310) 370(300)
690 698 490(410) 470(400)
790 798 590(510) 570(500)
TU60G
TU60FG		 290 298 －(－) －(－) 80 85 83 130 125
390 398 160(－) 155(－)
490 498 260(150) 255(150)
590 598 360(250) 355(250)
690 698 460(350) 455(350)
790 798 560(450) 555(450)
注（1） 表示安装限位传感器时可容许的行程长度。( )内的数值是使用2个紧密贴合的滑台时的尺寸。
备注 滑台和滑轨的尺寸请参照各自的大小尺寸表。

附带C-Lube自润滑部件型工作台、电机折回规格

单位 mm

型号及大小尺寸 滑轨的长度
L1		 全长
L		 行程长度(1)S E L4 L6 L7
导程5mm
导程10mm		 导程20mm 导程5mm
导程10mm		 导程20mm
TU60C
TU60FC		 244 252 90(－) 70(－) 55 74 27.4 75 70
344 352 190(140) 170(120)
444 452 290(240) 270(220)
544 552 390(340) 370(320)
644 652 490(440) 470(420)
744 752 590(540) 570(520)
TU60S
TU60F		 244 252 80(－) 70(－) 40 49 52.4 100 95
344 352 180(110) 170(100)
444 452 280(210) 270(200)
544 552 380(310) 370(300)
644 652 480(410) 470(400)
744 752 580(510) 570(500)
TU60G
TU60FG		 244 252 －(－) －(－) 40 39 83 130 125
344 352 150(－) 155(－)
444 452 250(150) 255(150)
544 552 350(250) 355(250)
644 652 450(350) 455(350)
744 752 550(450) 555(450)
注（1） 表示安装限位传感器时可容许的行程长度。( )内的数值是使用2个紧密贴合的滑台时的尺寸。
备注
  1. 电机安装板用零件为附件。本图所示为用户自行组装电机安装板后的完成状态。
  2. 滑台和滑轨的尺寸请参照各自的大小尺寸表。

无滚珠丝杠的规格

单位 mm

型号及大小尺寸 滑轨规格 滑轨的长度
L1		 无桥接护罩 带桥接护罩
F1 G1 F1 G1
TU60 无电机折回 290 32 17 35 29
390
490
590
690
790
990
1190 32 17 － －
电机折回规格 244 32 28 35 29
344
444
544
644
744
备注 滑台和滑轨的尺寸请参照各自的大小尺寸表。
