尺寸

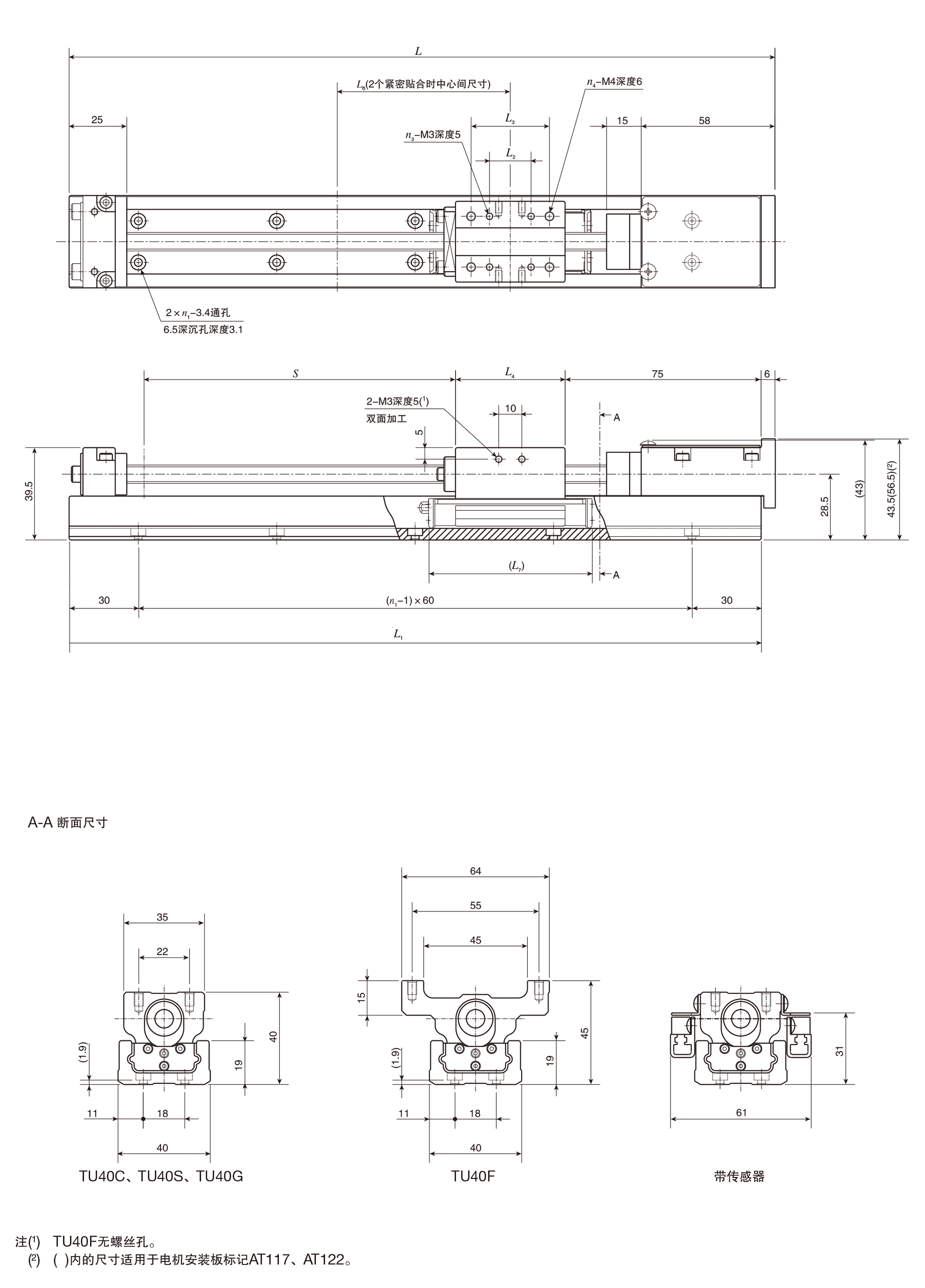

TU40系列尺寸图。

滑台尺寸

单位 mm

型号及大小尺寸	L2	L3	L4	L6	L7	n3	n4	质量 Kg
TU40C	－	－	19.5	45	43	－	2	0.1
TU40S	－	18	31.5	60	55	－	4	0.2
TU40G	18	34	47.5	75	71	4	4	0.3
TU40F	－	18	31.5	60	55	－	4	0.3

滑轨尺寸

单位 mm

滑轨的长度 L1	全长 L	n1	行程长度 S(1)			质量(2) Kg
			TU40C	TU40S	TU40G	TU40C	TU40S	TU40G	TU40F
			TU40C	TU40F	TU40G	TU40C	TU40S	TU40G	TU40F
180	186	3	45(－)	30(－)	－(－)	0.9	1.0	－	1.1
240	246	4	105(70)	90(40)	80(－)	1.1	1.2	1.3	1.3
300	306	5	165(130)	150(100)	140(70)	1.2	1.3	1.4	1.4
360	366	6	225(190)	210(160)	200(130)	1.4	1.5	1.6	1.6
420	426	7	285(250)	270(220)	260(190)	1.6	1.7	1.8	1.8

注（1）	表示安装限位传感器时容许的行程长度。( )内的值是2个滑台紧密贴合时的尺寸。
（2）	表示1个滑台时的工作台整体的质量。

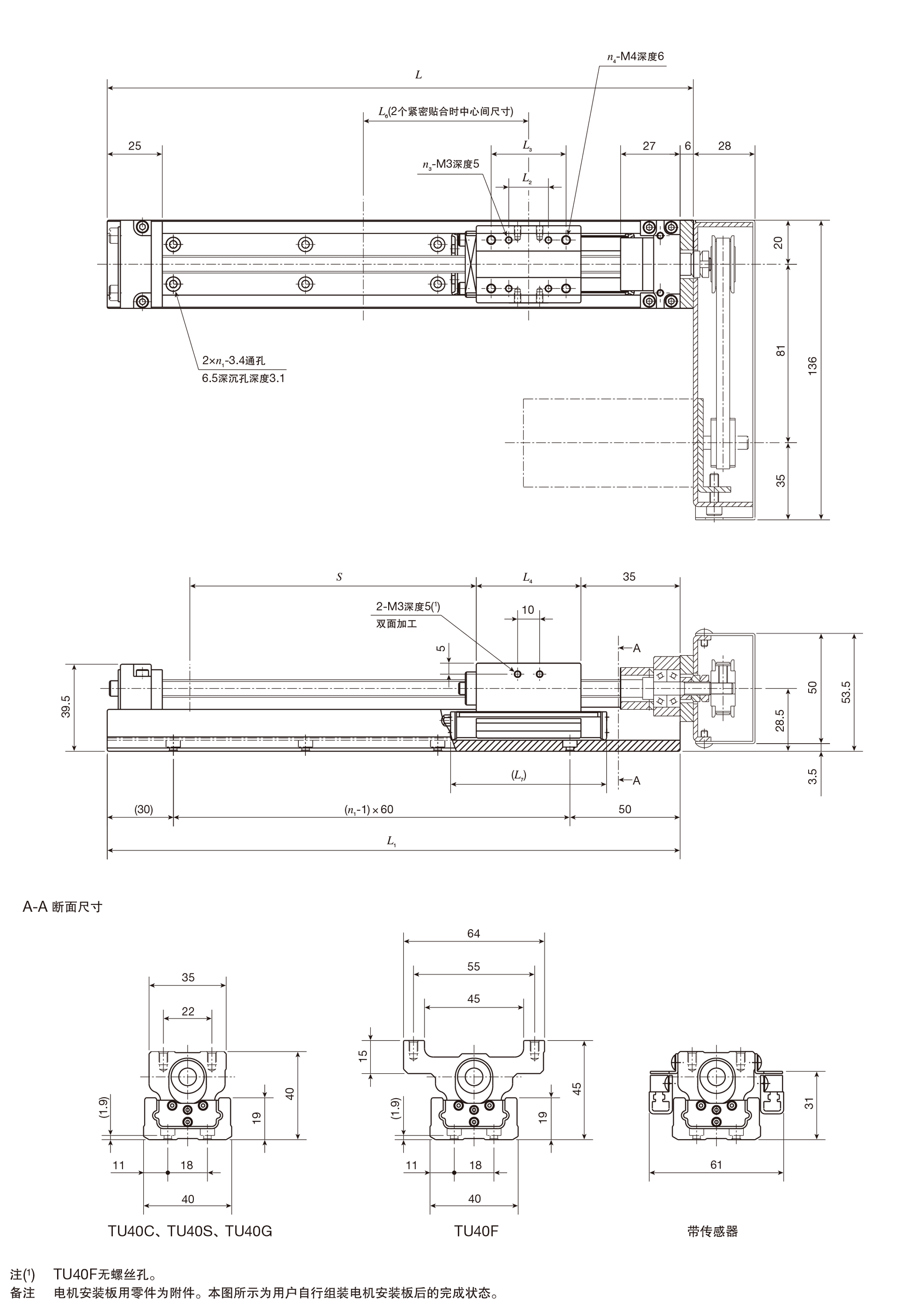

电机折回规格

滑台尺寸

单位 mm

型号及大小尺寸	L2	L3	L4	L6	L7	n3	n4	质量 Kg
TU40C	－	－	19.5	45	43	－	2	0.1
TU40S	－	18	31.5	60	55	－	4	0.2
TU40G	18	34	47.5	75	71	4	4	0.3
TU40F	－	18	31.5	60	55	－	4	0.3

滑轨尺寸

单位 mm

滑轨的长度 L1	全长 L	n1	行程长度 S(1)			质量(2) Kg
			TU40C	TU40S	TU40G	TU40C	TU40S	TU40G	TU40F
			TU40C	TU40F	TU40G	TU40C	TU40S	TU40G	TU40F
140	146	2	45(－)	30(－)	－(－)	1.0	1.1	－	1.2
200	206	3	105(70)	90(40)	80(－)	1.2	1.3	1.4	1.4
260	266	4	165(130)	150(100)	140(70)	1.4	1.5	1.6	1.6
320	326	5	225(190)	210(160)	200(130)	1.6	1.7	1.8	1.8
380	386	6	285(250)	270(220)	260(190)	1.8	1.9	2.0	2.0

注（1）	表示安装限位传感器时容许的行程长度。( )内的值是2个滑台紧密贴合时的尺寸。
（2）	表示1个滑台时的工作台整体的质量。

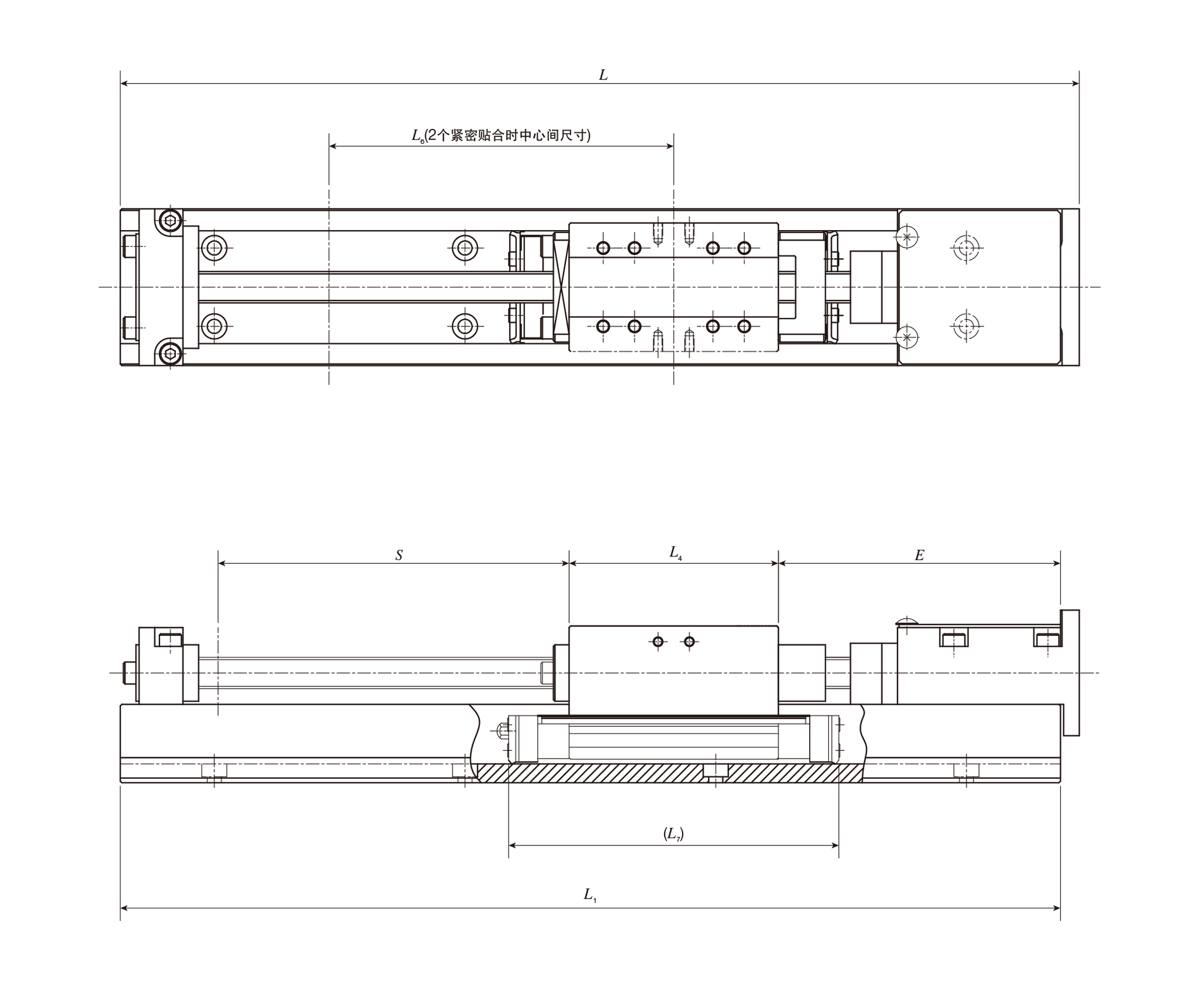

附带C-Lube自润滑部件型工作台

单位 mm

型号及大小尺寸	滑轨的长度 L1	全长 L	行程长度 S(1)	E	L4	L6	L7
TU40C	180	186	30(－)	90	19.5	60	55
	240	246	90(40)
	300	306	150(100)
	360	366	210(160)
	420	426	270(220)
TU40S TU40F	240	246	80(－)	90	31.5	70	67
	300	306	140(75)
	360	366	200(135)
	420	426	260(195)
TU40G	240	246	60(－)	90	47.5	85	83
	300	306	120(－)
	360	366	180(105)
	420	426	240(165)

注（1）	表示安装限位传感器时可容许的行程长度。( )内的值是2个滑台紧密贴合时的尺寸。
备注	滑台和滑轨的尺寸请参照各自的大小尺寸表。

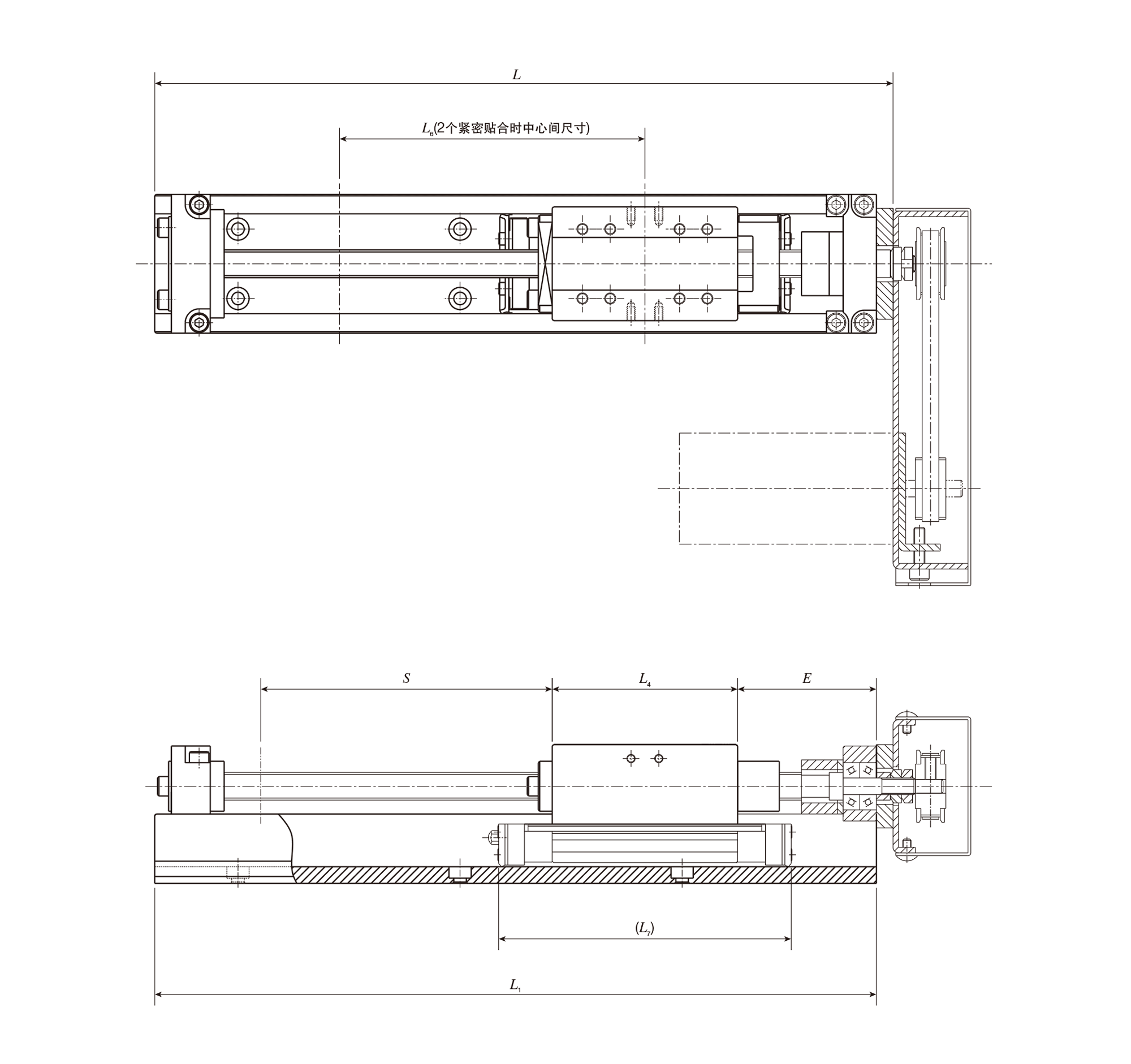

附带C-Lube自润滑部件型工作台、电机折回规格

单位 mm

型号及大小尺寸	滑轨的长度 L1	全长 L	行程长度(1) S	E	L4	L6	L7
TU40C	140	146	30(－)	50	19.5	60	55
	200	206	90(40)
	260	266	150(100)
	320	326	210(160)
	380	386	270(220)
TU40S TU40F	200	206	80(－)	50	31.5	70	67
	260	266	140(75)
	320	326	200(135)
	380	386	260(195)
TU40G	200	206	60(－)	50	47.5	85	83
	260	266	120(－)
	320	326	180(105)
	380	386	240(165)

注（1）	表示安装限位传感器时可容许的行程长度。( )内的值是2个滑台紧密贴合时的尺寸。
备注	电机安装板用零件为附件。本图所示为用户自行组装电机安装板后的完成状态。滑台和滑轨的尺寸请参照各自的大小尺寸表。

无滚珠丝杠的规格

单位 mm

型号及大小尺寸	滑轨规格	滑轨的长度 L1	无桥接护罩		带桥接护罩
型号及大小尺寸	滑轨规格	滑轨的长度 L1	F1	G1	F1	G1
TU40	无电机折回	180	20	18	20	18
		240
		300
		360
		420
	电机折回规格	140	20	18	20	18
		200
		260
		320
		380

备注	滑台和滑轨的尺寸请参照各自的大小尺寸表。

产品咨询

IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。

TU 特长

精密定位工作台TU是一种在U字形滑轨的内侧配置滑动台，结构紧凑小型的定位工作台。滑动台与直线导轨为一体化结构，并且采用两列大直径钢球与轨道４点接触的结构，故能在用于方向和大小变动的负荷和复合负荷时依然保持稳定的高精度和刚性。此外，采用U字形滑轨，大幅提高了滑轨的抗力矩和扭矩的刚性。精密定位工作台TU的导轨宽度从25mm到130mm有8种，并可选择滑动台的长度。此外，还可选择滚珠丝杠的种类、导程、电机的种类、传感器的安装等各种规格，可根据用途组合成最优定位工作台。
