尺寸

TZ200X系列尺寸图。

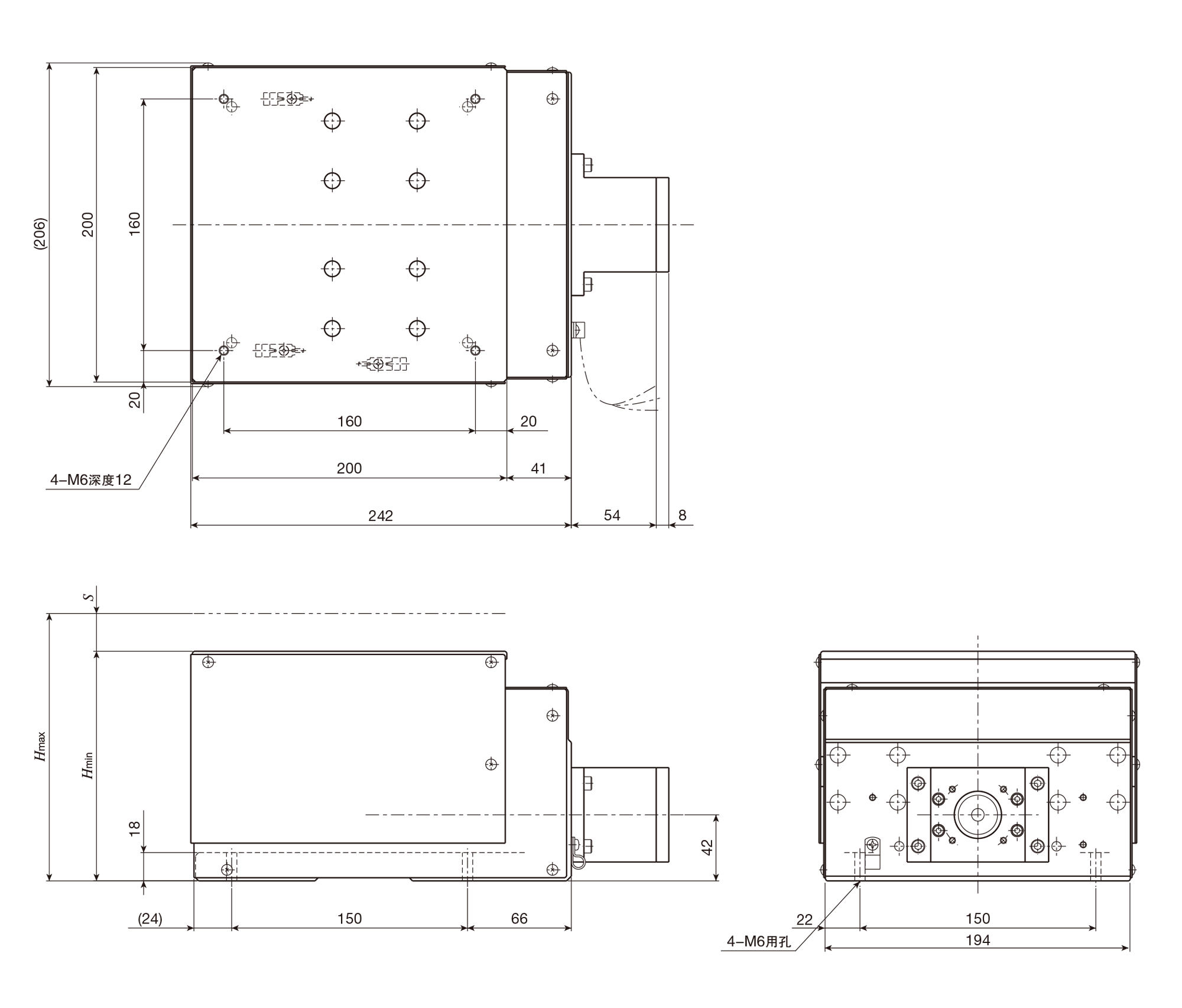

无线性编码器

单位 mm

公称型号	楔形减速比	质量(参考) Kg	高度尺寸		行程长度 S
			Hmin (CW限位位置)	Hmax (CCW限位位置)
TZ200H-2	1:2	13.2	146	170	24
TZ200H-4	1:4	12.2	132	144	12
TZ200X-2	1:2	13.3	146	170	24
TZ200X-4	1:4	12.3	132	144	12

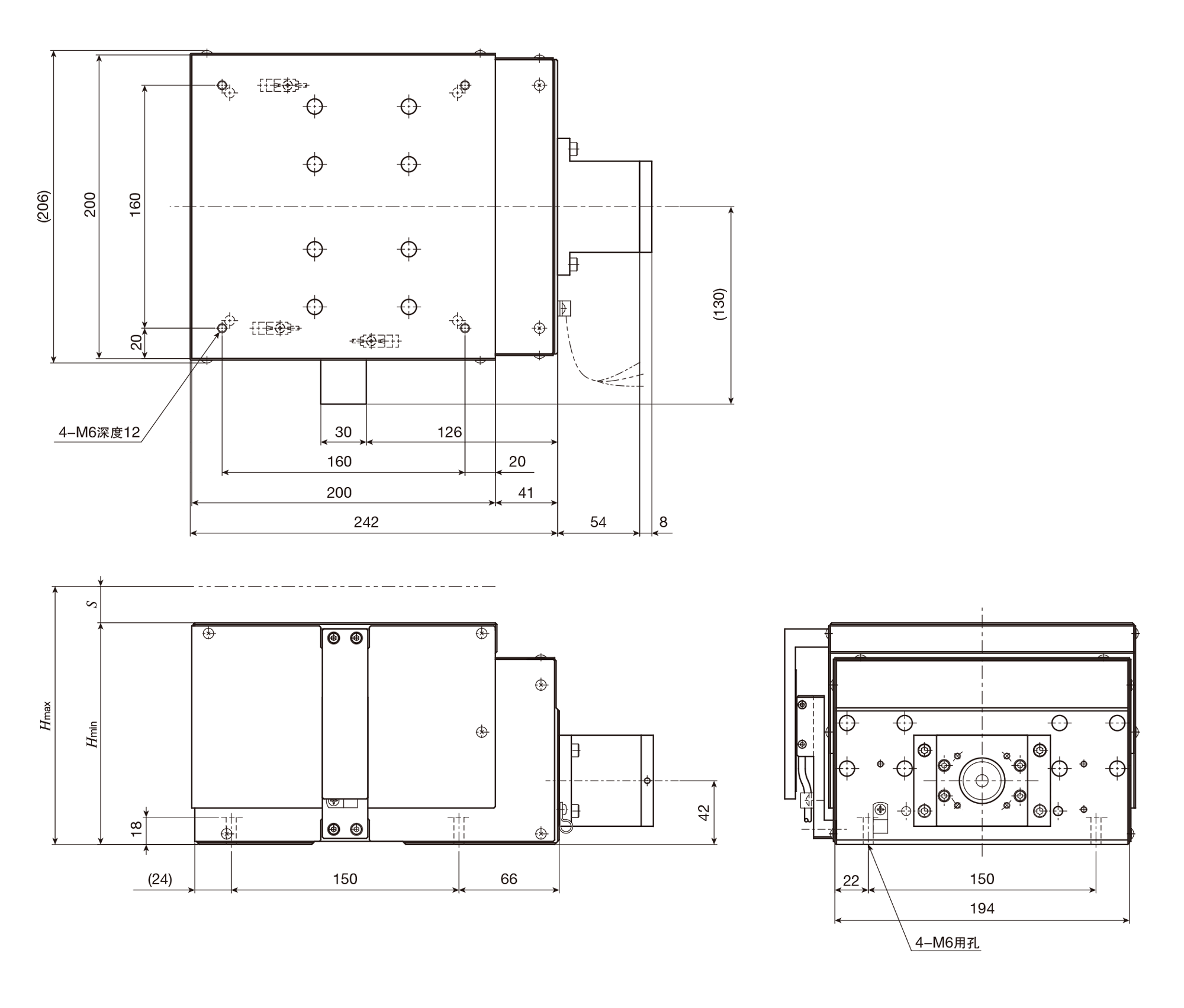

带线性编码器

单位 mm

公称型号	楔形减速比	质量(参考) Kg	高度尺寸		行程长度 S
			Hmin (CW限位位置)	Hmax (CCW限位位置)
TZ200H-2	1:2	14.2	146	170	24
TZ200H-4	1:4	13.2	132	144	12
TZ200X-2	1:2	14.3	146	170	24
TZ200X-4	1:4	13.3	132	144	12

• 产品咨询

IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。
