尺寸
TZ120X系列尺寸图。

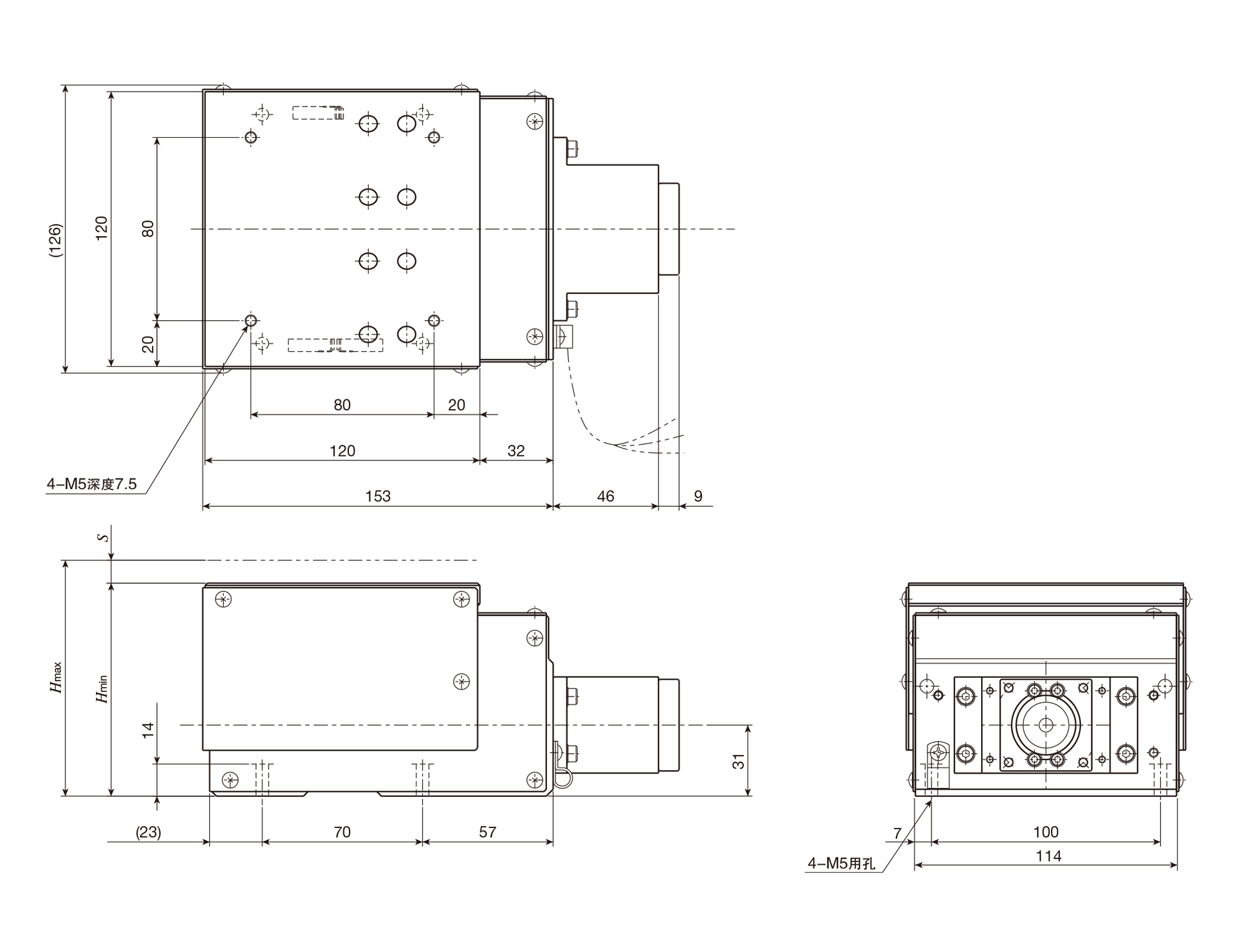

无线性编码器
单位 mm
| 公称型号 | 楔形减速比 | 质量(参考) Kg |
高度尺寸 | 行程长度 S |
|
|---|---|---|---|---|---|
| Hmin (CW限位位置) |
Hmax (CCW限位位置) |
||||
| TZ120X-2 | 1:2 | 3.8 | 93 | 103 | 10 |
| TZ120X-4 | 1:4 | 3.4 | 84.5 | 89.5 | 5 |

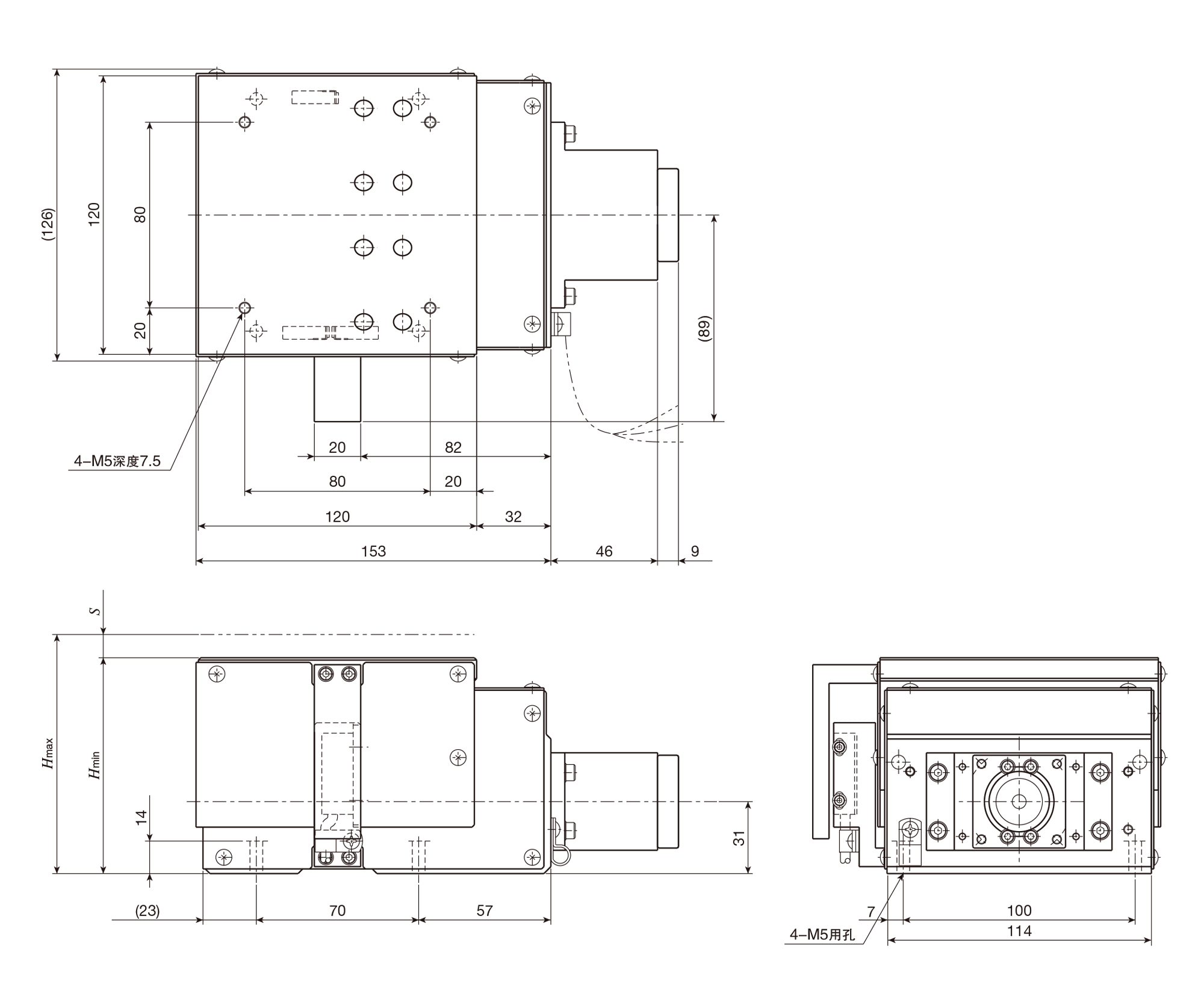

带线性编码器
单位 mm
| 公称型号 | 楔形减速比 | 质量(参考) Kg |
高度尺寸 | 行程长度 S |
|
|---|---|---|---|---|---|
| Hmin (CW限位位置) |
Hmax (CCW限位位置) |
||||
| TZ120X-2 | 1:2 | 4.5 | 93 | 103 | 10 |
| TZ120X-4 | 1:4 | 4.1 | 84.5 | 89.5 | 5 |
IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。
