TE86 尺寸｜IKO 精密定位工作台TE TE･･･B｜精密定位工作台系列

尺寸

TE86系列尺寸图。

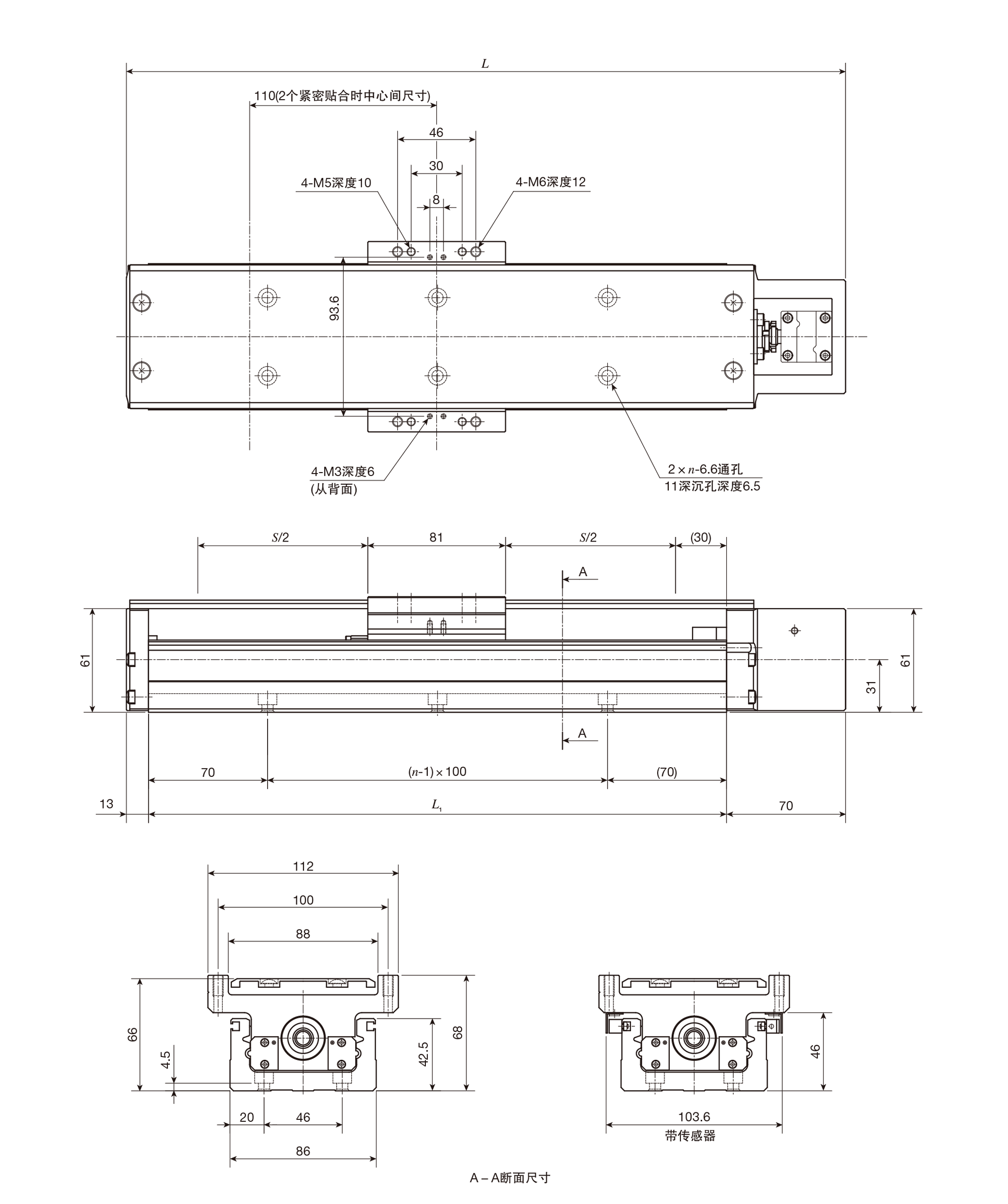

TE86BS（电机直型规格）

单位 mm

底座长度 L1	全长 L	行程长度 S(2)	底座安装孔 n	质量(参考) Kg(3)
340	423	200(90)	3	3.1
440	523	300(190)	4	3.7
540	623	400(290)	5	4.2
640	723	500(390)	6	4.7
740	823	600(490)	7	5.2
840	923	700(590)	8	5.7
940	1023	800(690)	9	6.3

注（1）	如果安装螺丝的拧入深度过长，将对工作台的行走性能造成不良影响，因此请勿插入比螺纹孔深度更长的螺栓。
（2）	表示安装限位传感器后可容许的行程。( )内的值是2个滑台紧密贴合时的尺寸。
（3）	表示1个滑台时的工作台整体的质量，2个滑台时增加0.3kg。

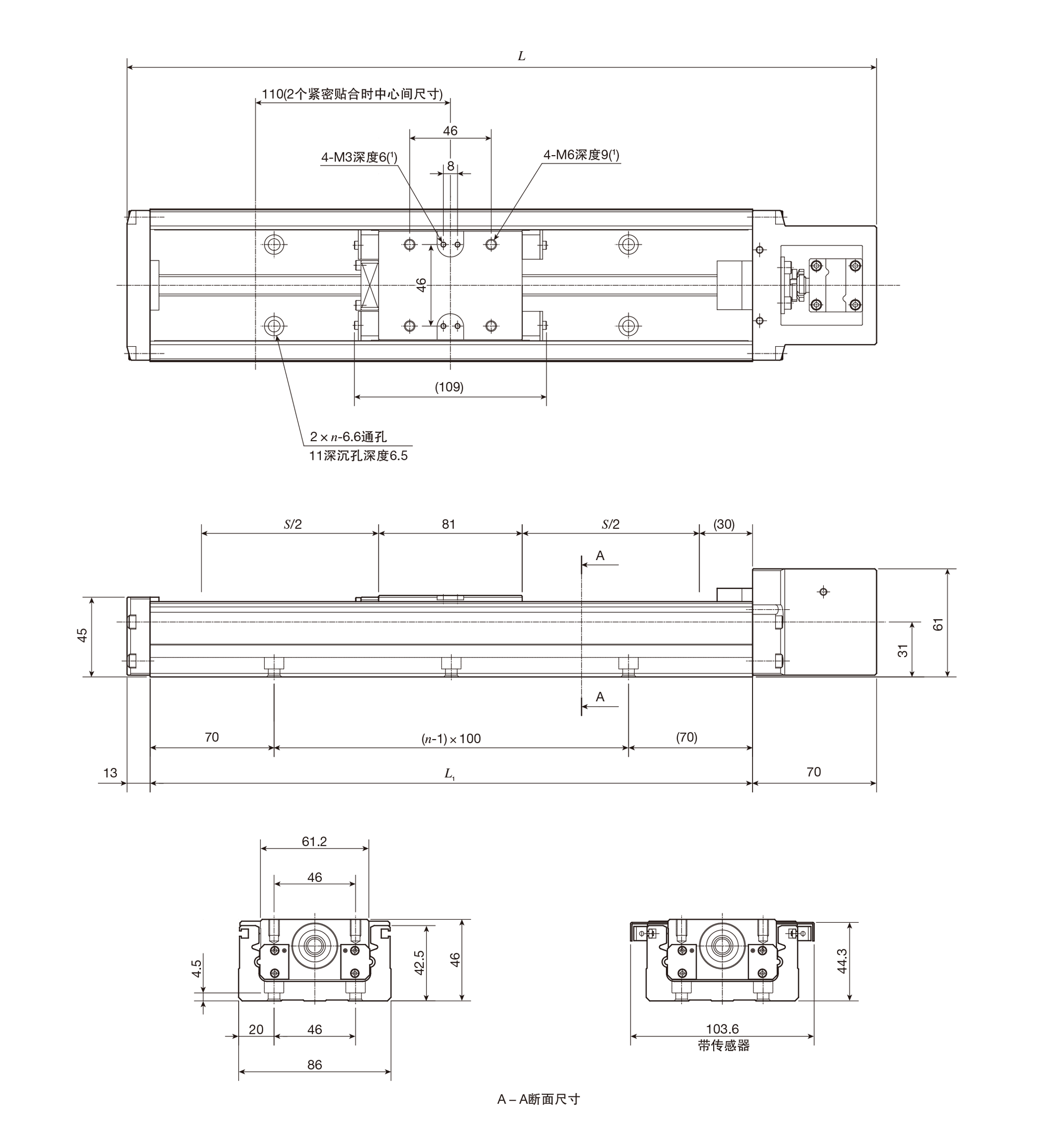

TE86BF（电机直型规格）

单位 mm

底座长度 L1	全长 L	行程长度 S(1)	底座安装孔 n	质量(参考) Kg(2)
340	423	200(90)	3	3.7
440	523	300(190)	4	4.3
540	623	400(290)	5	4.9
640	723	500(390)	6	5.5
740	823	600(490)	7	6.1
840	923	700(590)	8	6.7
940	1023	800(690)	9	7.2

注（1）	表示安装限位传感器后可容许的行程。( )内的值是2个滑台紧密贴合时的尺寸。
（2）	表示1个滑台时的工作台整体的质量，2个滑台时增加0.6kg。

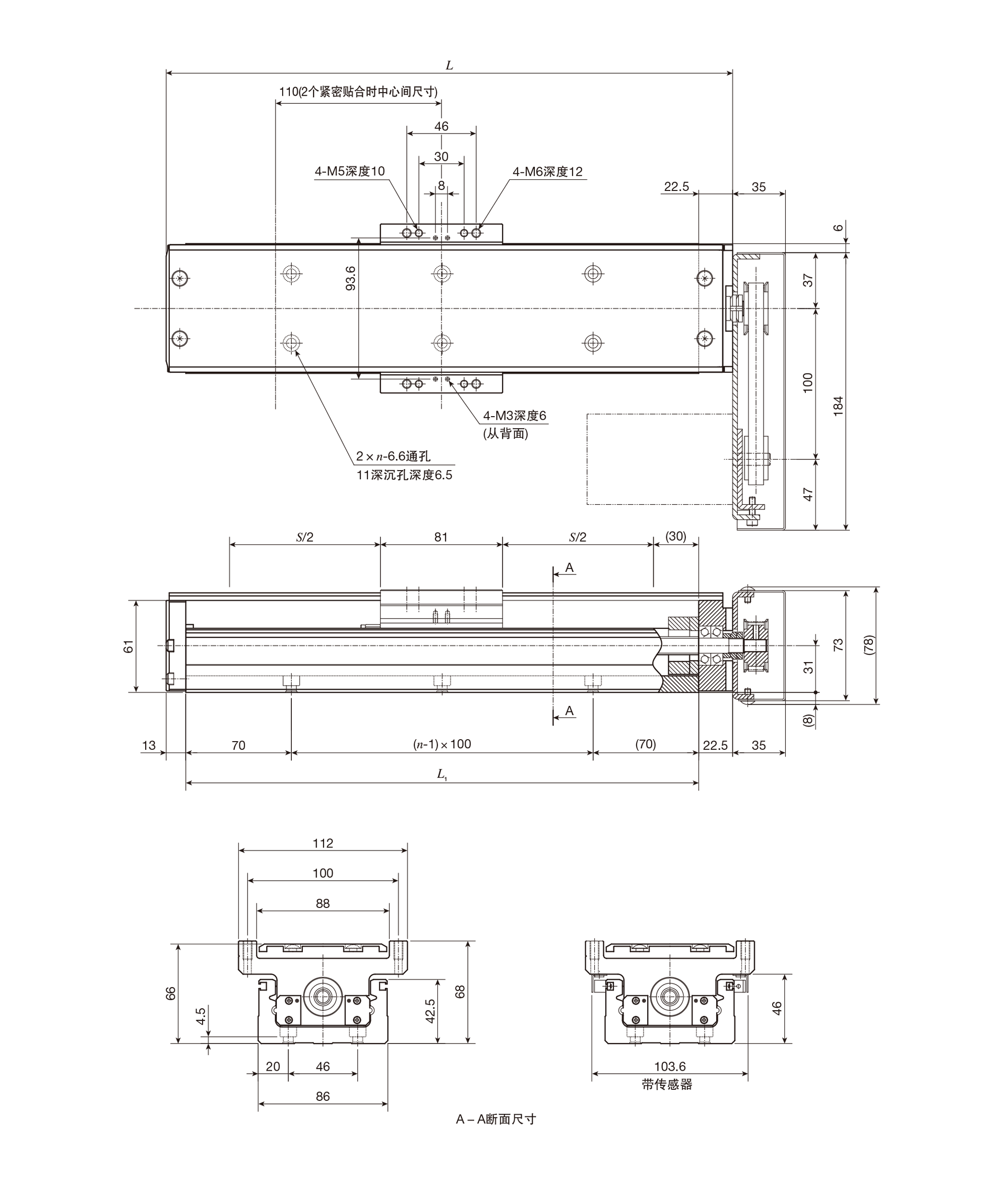

TE86BS（电机折回规格）

单位 mm

底座长度 L1	全长 L	行程长度 S(2)	底座安装孔 n	质量(参考) Kg(3)
340	375.5	200(90)	3	4.0
440	475.5	300(190)	4	4.6
540	575.5	400(290)	5	5.1
640	675.5	500(390)	6	5.6
740	775.5	600(490)	7	6.1
840	875.5	700(590)	8	6.6
940	975.5	800(690)	9	7.2

注（1）	如果安装螺丝的拧入深度过长，将对工作台的行走性能造成不良影响，因此请勿插入比螺纹孔深度更长的螺栓。
（2）	表示安装限位传感器后可容许的行程。( )内的值是2个滑台紧密贴合时的尺寸。
（3）	表示1个滑台时的工作台整体的质量，2个滑台时增加0.3kg。
备注	电机安装板用零件为附件，本图所示为用户自行组装后的完成状态。向左右折回时，电机安装板比底座底面低约8mm。向上折回时，电机安装板比底座底面低约6mm。

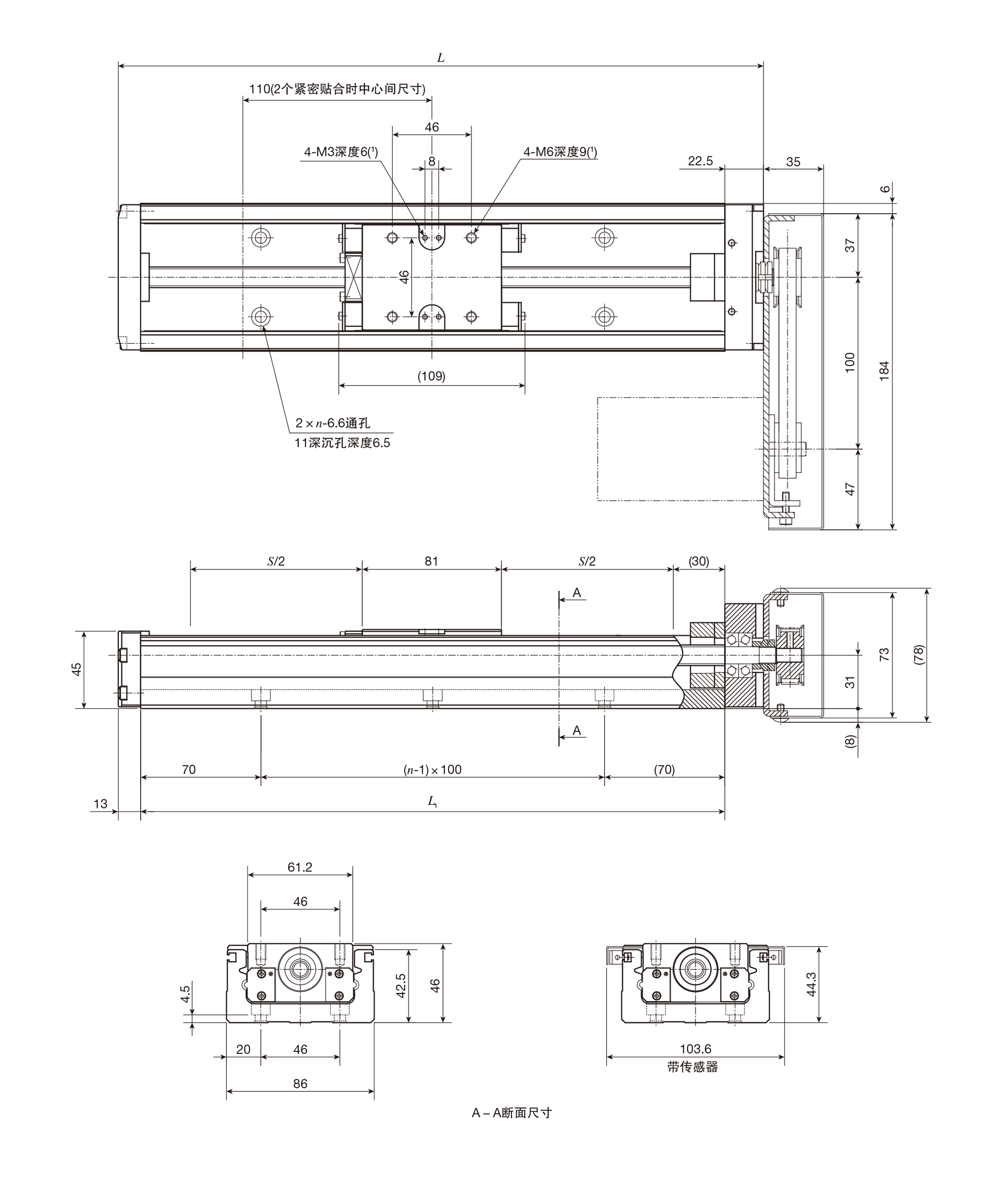

TE86BF（电机折回规格）

单位 mm

底座长度 L1	全长 L	行程长度 S(1)	底座安装孔 n	质量(参考) Kg(2)
340	375.5	200(90)	3	4.6
440	475.5	300(190)	4	5.2
540	575.5	400(290)	5	5.8
640	675.5	500(390)	6	6.4
740	775.5	600(490)	7	7.0
840	875.5	700(590)	8	7.6
940	975.5	800(690)	9	8.1

注（1）	表示安装限位传感器后可容许的行程。( )内的值是2个滑台紧密贴合时的尺寸。
（2）	表示1个滑台时的工作台整体的质量，2个滑台时增加0.6kg。
备注	电机安装板用零件为附件，本图所示为用户自行组装后的完成状态。向左右折回时，电机安装板比底座底面低约8mm。向上折回时，电机安装板比底座底面低约6mm。

产品咨询

IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。

TE 特长

IKO 精密定位工作台TE的主要构成部件使用高强度铝合金，并采用在U字形底座内侧配置滑台的构造，是一款轻量、紧凑型定位工作台。进给机构中采用精密滚珠丝杠，可靠性高，可实现高精度定位。通过在直线导轨设备内部和滚珠丝杠中内置润滑部件C-Lube自润滑管，实现了长期免维护，可削减为润滑而加油的工时。
可自由设定滚珠丝杠的导程、电机的种类、传感器的安装等各种规格，根据用途设计最佳的定位工作台。
最适用于从零部件加工、组装、检查、搬运装置等需要高定位精度的装置到一般搬运领域的各种用途。
