尺寸

TE50系列尺寸图。

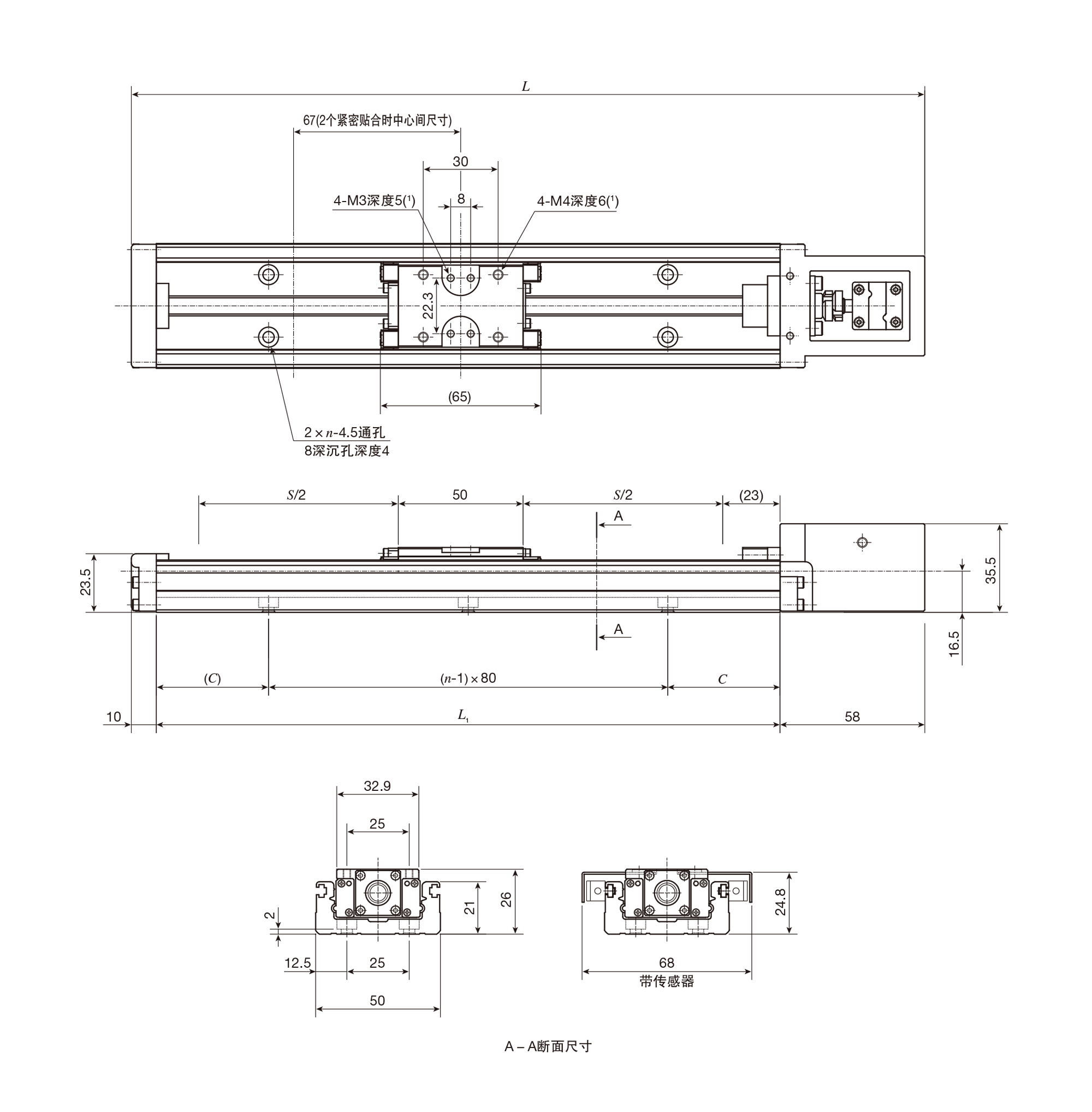

TE50BS（电机直型规格）

单位 mm

底座长度 L1	全长 L	行程长度 S(2)	底座安装孔		质量(参考) Kg(3)
			C	n
150	218	60(－)	35	2	0.52
200	268	110(40)	20	3	0.62
250	318	160(90)	45	3	0.72
300	368	210(140)	30	4	0.82
400	468	310(240)	40	5	1.02
500	568	410(340)	10	7	1.22

注（1）	如果安装螺丝的拧入深度过长，将对滑台的行走性能造成不良影响，因此请勿插入比螺纹孔深度更长的螺栓。
（2）	表示安装限位传感器后可容许的行程。( )内的值是2个滑台紧密贴合时的尺寸。
（3）	表示1个滑台时的工作台整体的质量，2个滑台时增加0.07kg。
备注	AC伺服电机用电机安装板比底座底面低3.5mm。 步进电机用电机安装板比底座底面低4.5mm。

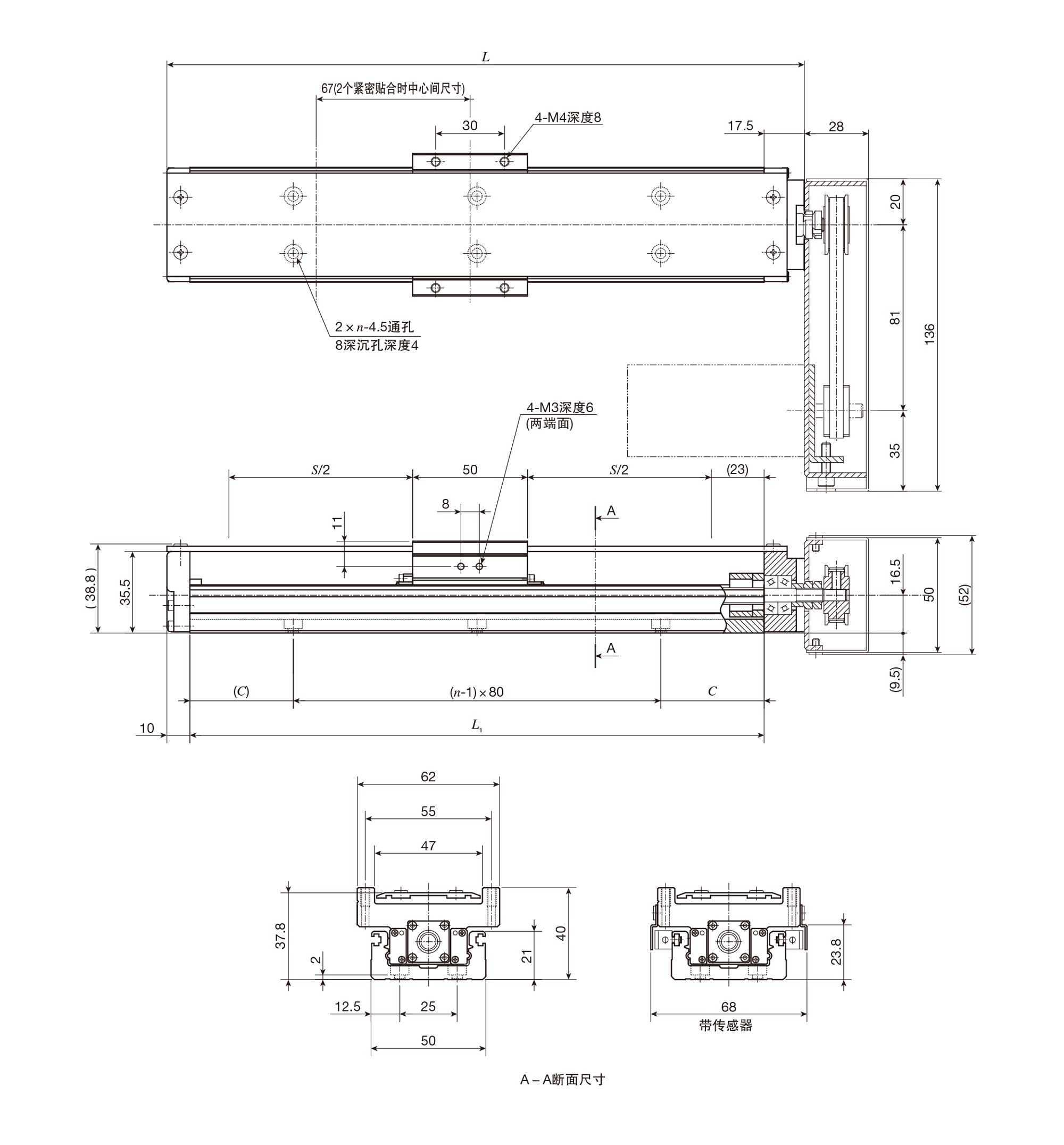

TE50BF（电机直型规格）

单位 mm

底座长度 L1	全长 L	行程长度 S(1)	底座安装孔		质量(参考) Kg(2)
			C	n
150	218	60(－)	35	2	0.65
200	268	110(40)	20	3	0.75
250	318	160(90)	45	3	0.85
300	368	210(140)	30	4	0.94
400	468	310(240)	40	5	1.14
500	568	410(340)	10	7	1.33

注（1）	表示安装限位传感器后可容许的行程。( )内的值是2个滑台紧密贴合时的尺寸。
（2）	表示1个滑台时的工作台整体的质量，2个滑台时增加0.16kg。
备注	AC伺服电机用电机安装板比底座底面低3.5mm。 步进电机用电机安装板比底座底面低4.5mm。

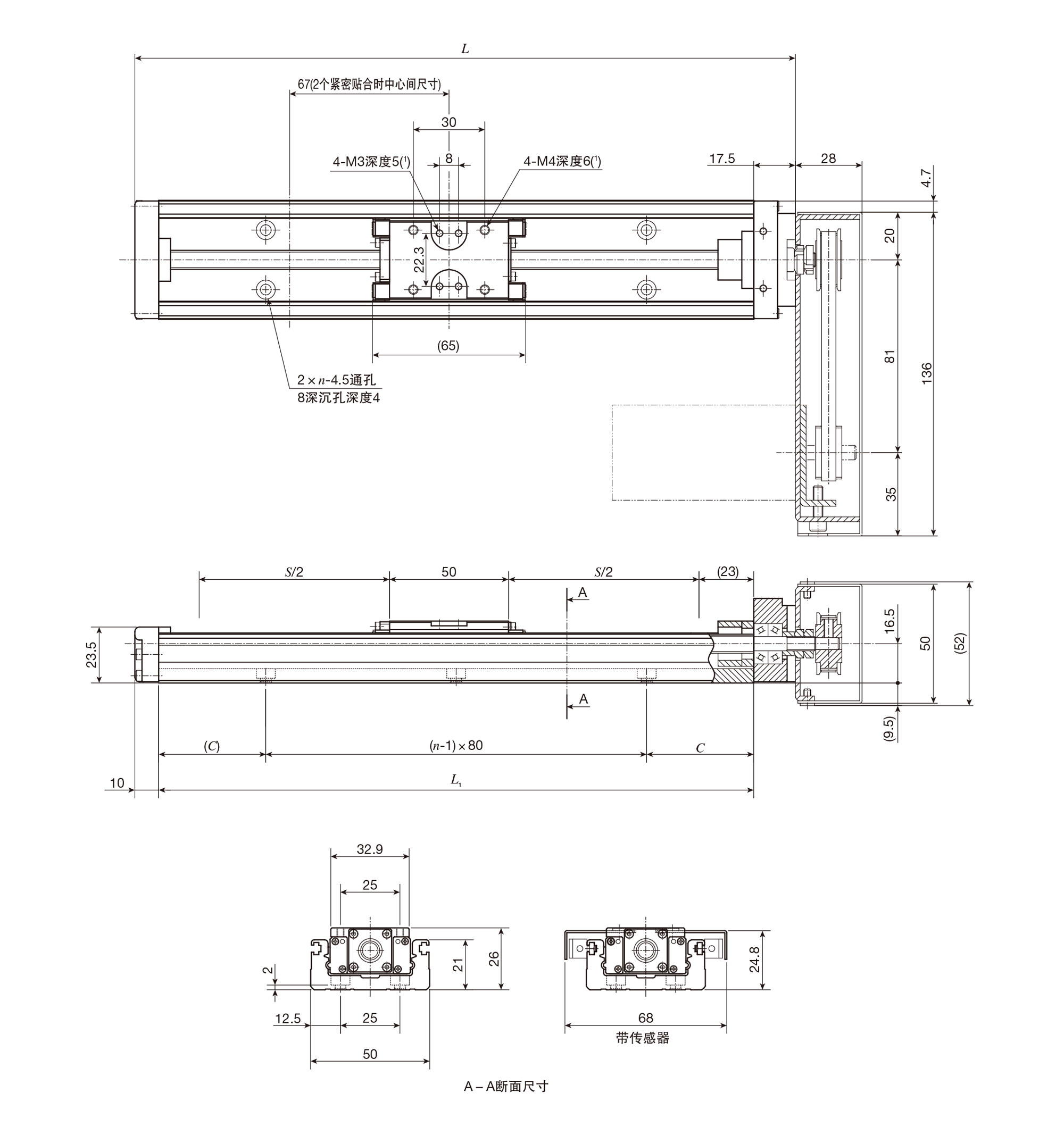

TE50BS（电机折回规格）

单位 mm

底座长度 L1	全长 L	行程长度 S(2)	底座安装孔		质量(参考) Kg(3)
			C	n
150	177.5	60(－)	35	2	0.72
200	227.5	110(40)	20	3	0.82
250	277.5	160(90)	45	3	0.92
300	327.5	210(140)	30	4	1.02
400	427.5	310(240)	40	5	1.22
500	527.5	410(340)	10	7	1.42

注（1）	如果安装螺丝的拧入深度过长，将对滑台的行走性能造成不良影响，因此请勿插入比螺纹孔深度更长的螺栓。
（2）	表示安装限位传感器后可容许的行程。( )内的值是2个滑台紧密贴合时的尺寸。
（3）	表示1个滑台时的工作台整体的质量，2个滑台时增加0.07kg。
备注	电机安装板用零件为附件，本图所示为用户自行组装后的完成状态。 向左右折回时，电机安装板比底座底面低约9.5mm。另外，由用户安装AC伺服电机时，电机安装板比底座底面低约2.5～3.5mm，步进电机时比底座底面低约4.5mm。 向上折回时，电机安装板比底座底面低约3.5mm。

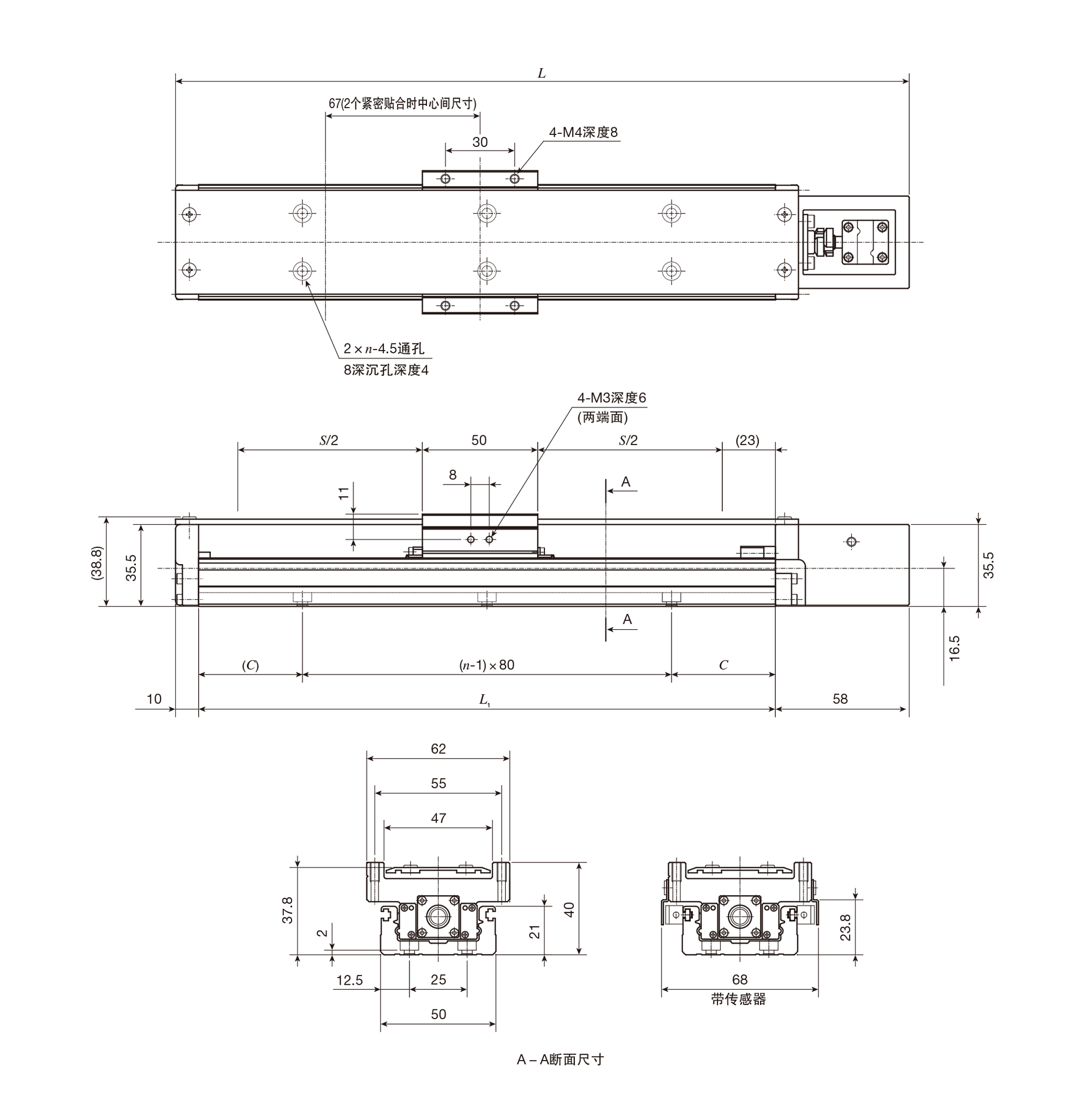

TE50BF（电机折回规格）

单位 mm

底座长度 L1	全长 L	行程长度 S(1)	底座安装孔		质量(参考) Kg(2)
			C	n
150	177.5	60(－)	35	2	0.85
200	227.5	110(40)	20	3	0.95
250	277.5	160(90)	45	3	1.05
300	327.5	210(140)	30	4	1.15
400	427.5	310(240)	40	5	1.35
500	527.5	410(340)	10	7	1.55

注（1）	表示安装限位传感器后可容许的行程。( )内的值是2个滑台紧密贴合时的尺寸。
（2）	表示1个滑台时的工作台整体的质量，2个滑台时增加0.16kg。
备注	电机安装板用零件为附件，本图所示为用户自行组装后的完成状态。 向左右折回时，电机安装板比底座底面低约9.5mm。另外，由用户安装AC伺服电机时，电机安装板比底座底面低约2.5～3.5mm，步进电机时比底座底面低约4.5mm。 向上折回时，电机安装板比底座底面低约3.5mm。
