尺寸

TE60系列尺寸图。

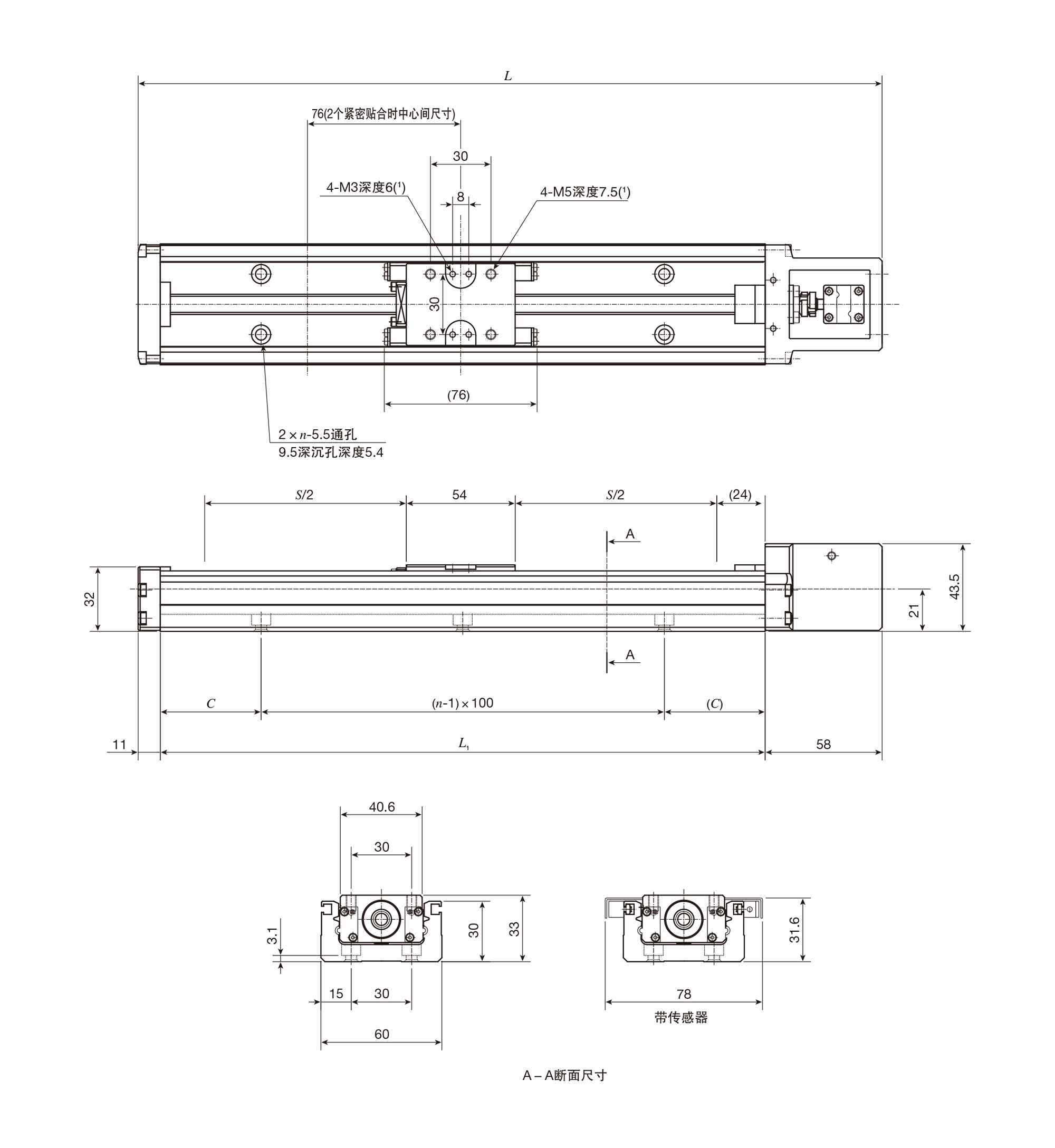

TE60BS（电机直型规格）

单位 mm

底座长度 L1	全长 L	行程长度 S(2)	底座安装孔		质量(参考) Kg(3)
			C	n
150	219	50(－)	25	2	0.9
200	269	100(－)	50	2	1.0
300	369	200(125)	50	3	1.3
400	469	300(225)	50	4	1.6
500	569	400(325)	50	5	1.9
600	669	500(425)	50	6	2.2
700	769	600(525)	50	7	2.5

注（1）	如果安装螺丝的拧入深度过长，将对工作台的行走性能造成不良影响，因此请勿插入比螺纹孔深度更长的螺栓。
（2）	表示安装限位传感器后可容许的行程。( )内的值是2个滑台紧密贴合时的尺寸。
（3）	表示1个滑台时的工作台整体的质量，2个滑台时增加0.1kg。
备注	步进电机用电机安装板比底座底面低9mm。

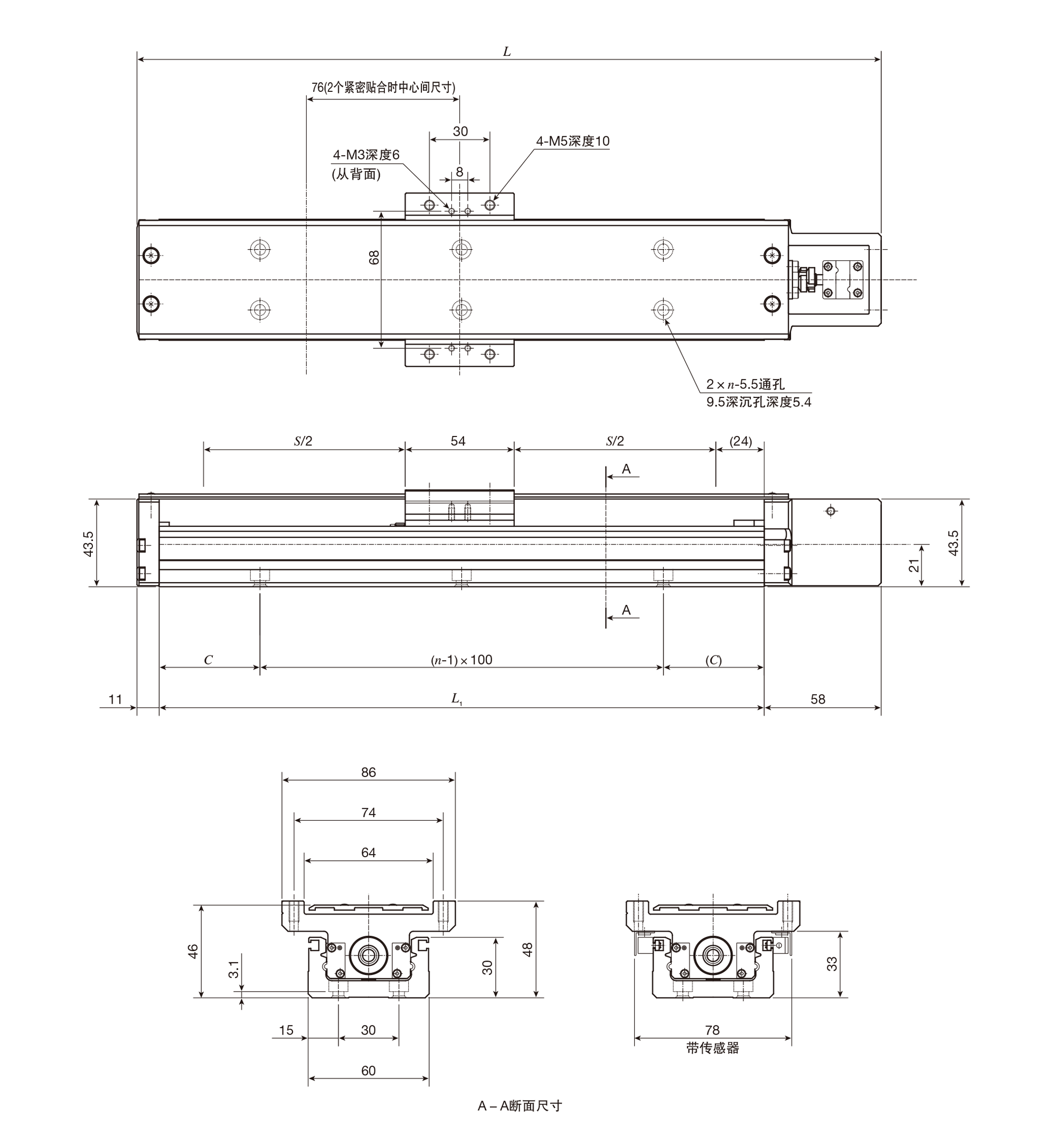

TE60BF（电机直型规格）

单位 mm

底座长度 L1	全长 L	行程长度 S(1)	底座安装孔		质量(参考) Kg(2)
			C	n
150	219	50(－)	25	2	1.1
200	269	100(－)	50	2	1.2
300	369	200(125)	50	3	1.5
400	469	300(225)	50	4	1.9
500	569	400(325)	50	5	2.2
600	669	500(425)	50	6	2.5
700	769	600(525)	50	7	2.8

注（1）	表示安装限位传感器后可容许的行程。( )内的值是2个滑台紧密贴合时的尺寸。
（2）	表示1个滑台时的工作台整体的质量，2个滑台时增加0.2kg。
备注	步进电机用电机安装板比底座底面低9mm。

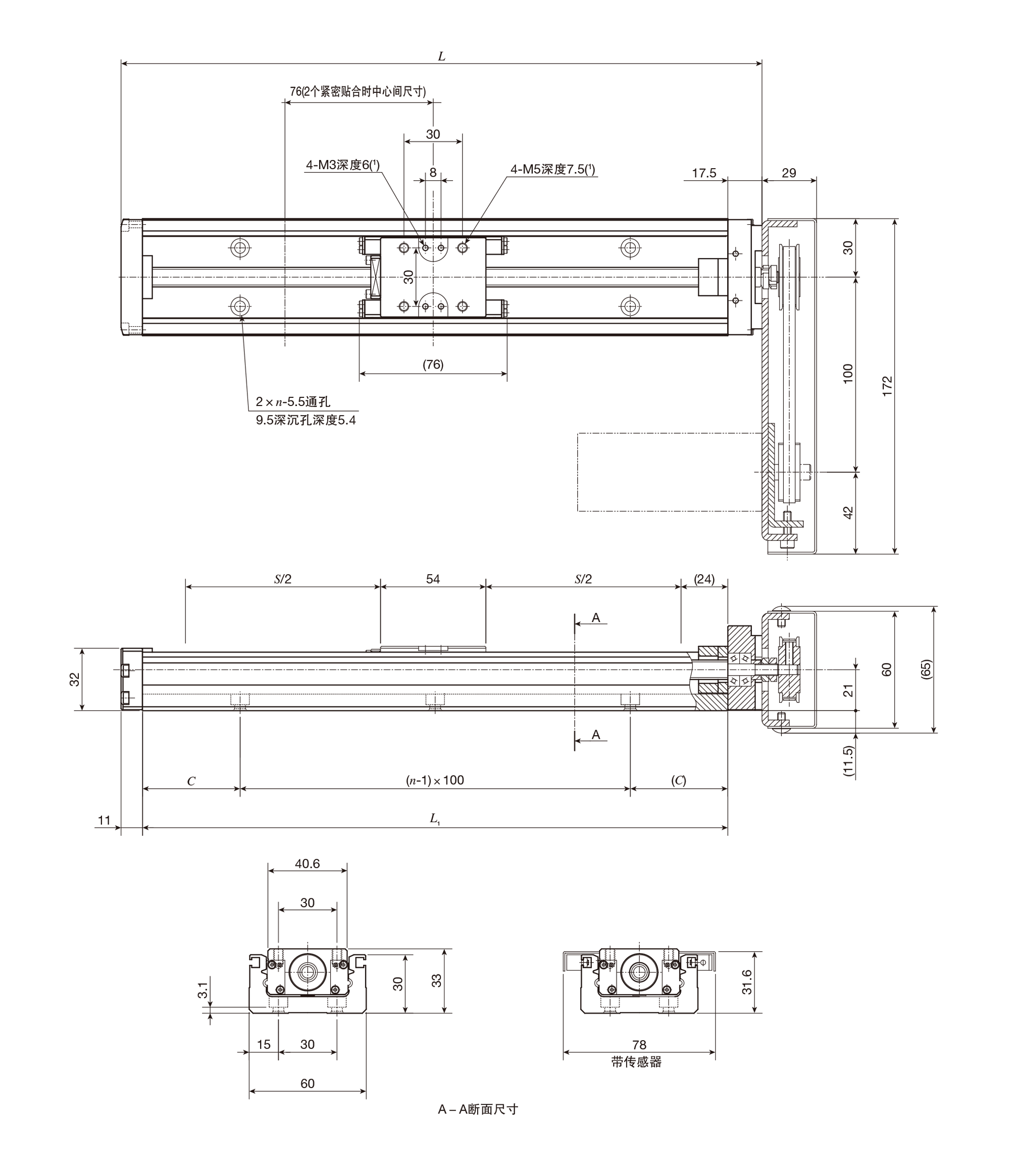

TE60BS（电机折回规格）

单位 mm

底座长度 L1	全长 L	行程长度 S(2)	底座安装孔		质量(参考) Kg(3)
			C	n
150	178.5	50(－)	25	2	1.2
200	228.5	100(－)	50	2	1.3
300	328.5	200(125)	50	3	1.6
400	428.5	300(225)	50	4	1.9
500	528.5	400(325)	50	5	2.2
600	628.5	500(425)	50	6	2.5
700	728.5	600(525)	50	7	2.8

注（1）	如果安装螺丝的拧入深度过长，将对工作台的行走性能造成不良影响，因此请勿插入比螺纹孔深度更长的螺栓。
（2）	表示安装限位传感器后可容许的行程。( )内的值是2个滑台紧密贴合时的尺寸。
（3）	表示1个滑台时的工作台整体的质量，2个滑台时增加0.1kg。
备注	电机安装板用零件为附件，本图所示为用户自行组装后的完成状态。 向左右折回时，电机安装板比底座底面低约11.5mm。 向上折回时，电机安装板比底座底面低约9mm。

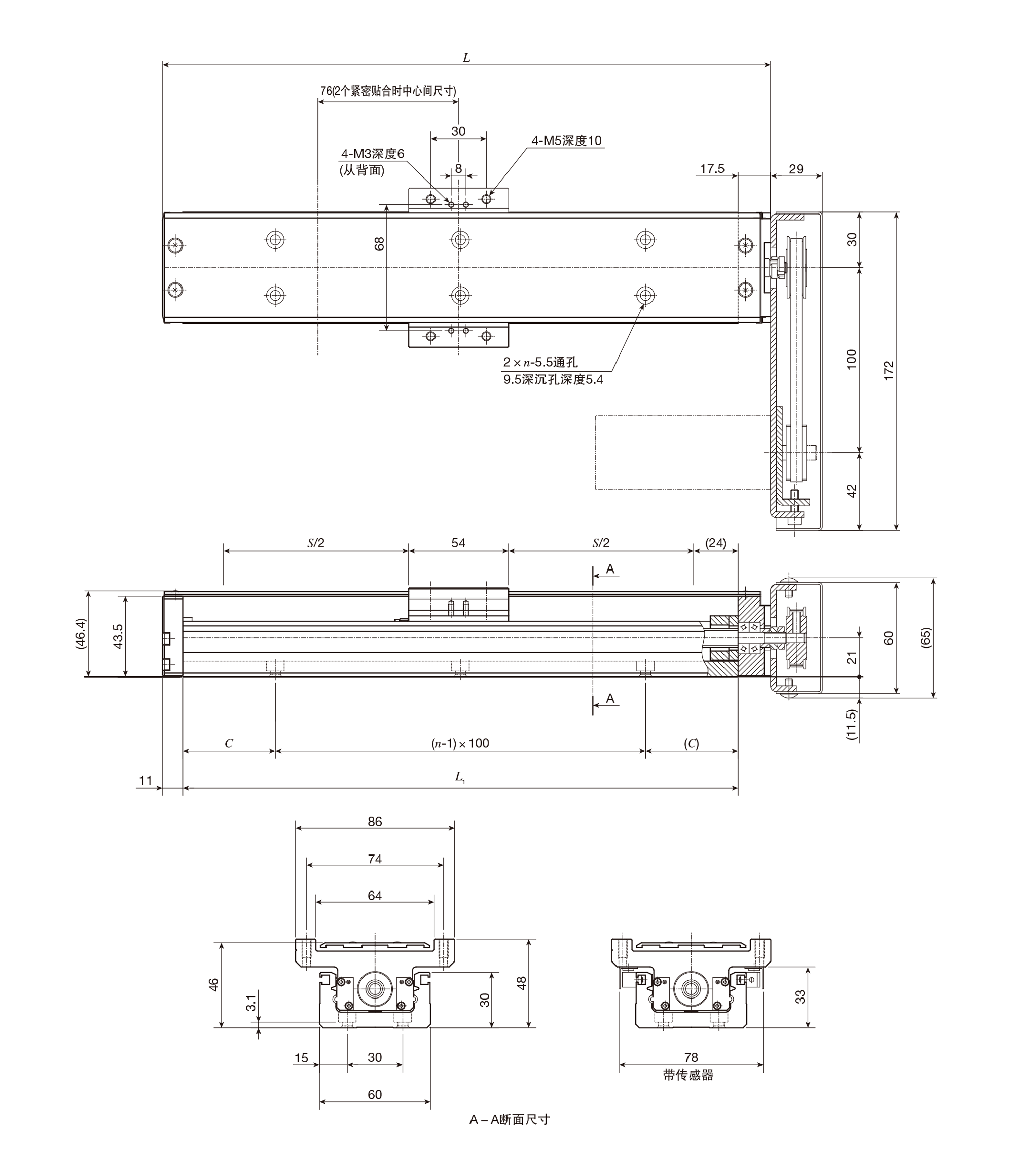

TE60BF（电机折回规格）

单位 mm

底座长度 L1	全长 L	行程长度 S(1)	底座安装孔		质量(参考) Kg(2)
			C	n
150	178.5	50(－)	25	2	1.4
200	228.5	100(－)	50	2	1.5
300	328.5	200(125)	50	3	1.8
400	428.5	300(225)	50	4	2.2
500	528.5	400(325)	50	5	2.5
600	628.5	500(425)	50	6	2.8
700	728.5	600(525)	50	7	3.1

注（1）	表示安装限位传感器后可容许的行程。( )内的值是2个滑台紧密贴合时的尺寸。
（2）	表示1个滑台时的工作台整体的质量，2个滑台时增加0.2kg。
备注	电机安装板用零件为附件，本图所示为用户自行组装后的完成状态。 向左右折回时，电机安装板比底座底面低约11.5mm。 向上折回时，电机安装板比底座底面低约9mm。
