公称型号

尺寸

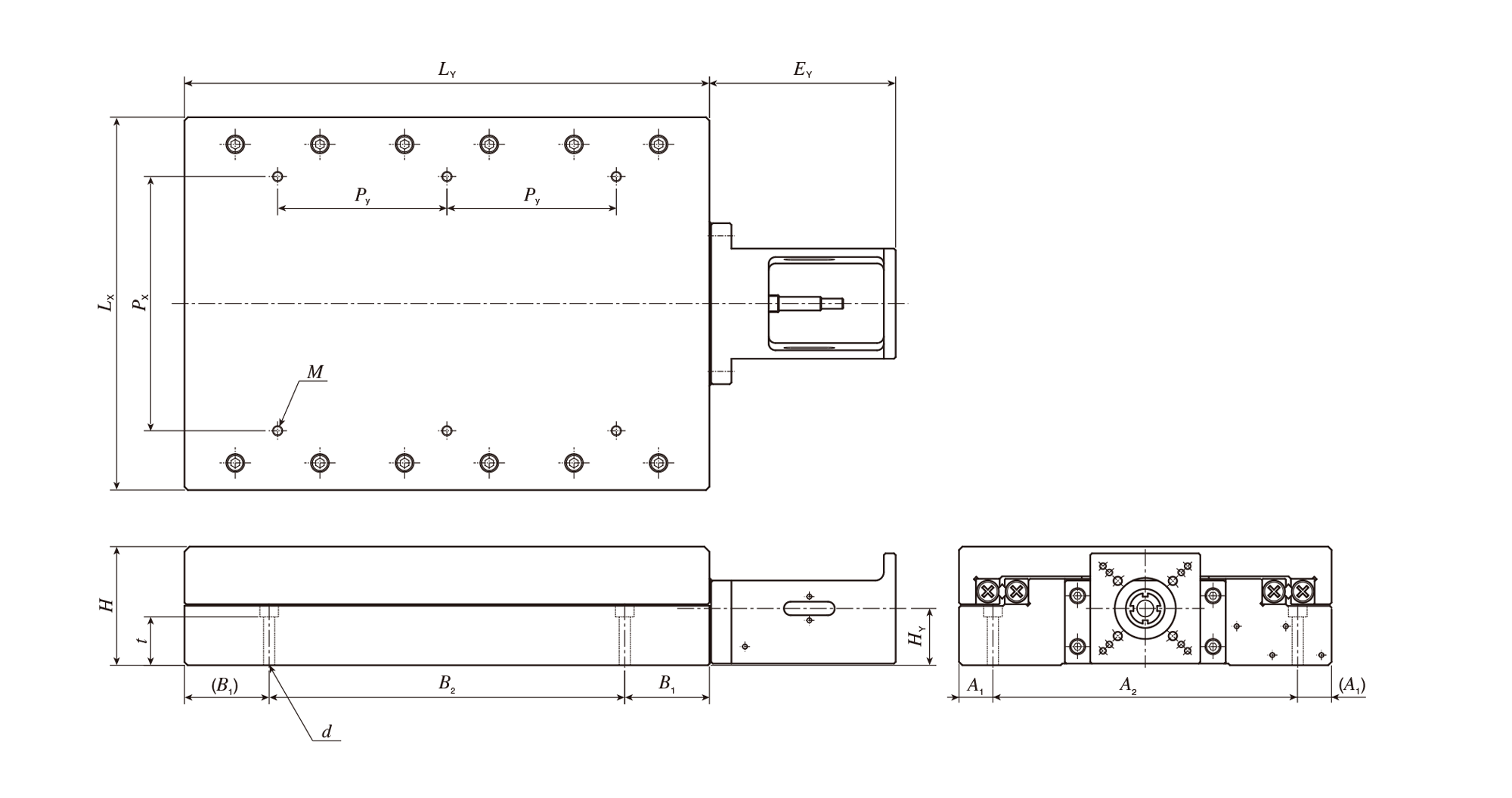

TS220/310系列尺寸图。

无传感器规格

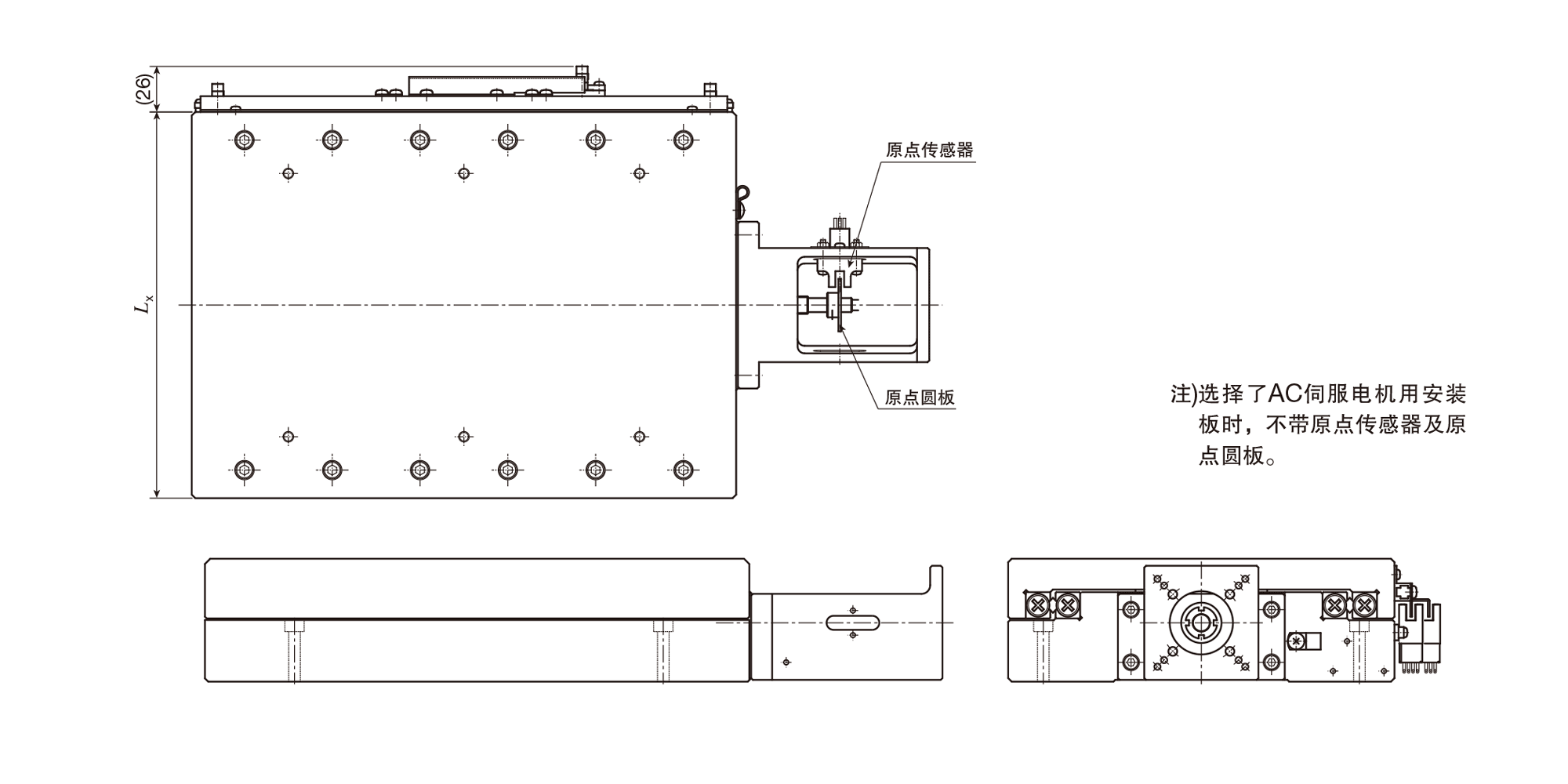

带传感器规格

单位 mm

公称型号	工作台尺寸			行程长度	EY	轴心高度 HY
公称型号	LX	LY	H	行程长度	EY	轴心高度 HY
TS125/220(1)	125	220	60	120	71	31.5
TS220/310	220	310	70	180	110	33.5
TS260/350	260	350	100	250	120	47.5

公称型号	安装螺丝			底座安装相关尺寸						参考质量(2) Kg
公称型号	M(3)	PX	PY	d	t	A1	A2	B1	B2	参考质量(2) Kg
TS125/220(1)	6-M5深度10	70	75	4-M5用	29.6	12.5	100	20	180	11
TS220/310	6-M6深度12	150	100	4-M6用	28.5	20	180	50	210	27
TS260/350	6-M6深度12	150	125	4-M8用	45.4	22.5	215	50	250	48

注(1)	电机支架比工作台顶面高1.5mm。
(2)	不含传感器的质量。
(3)	如果安装螺丝的拧入深度过长，将对工作台的行走性能造成不良影响，因此请勿插入比螺纹孔深度更长的螺栓。

产品咨询

IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。

TS・CT 特长

IKO精密定位工作台TS•CT在高刚性振动衰减性出色的铸铁滑动台和底座上装入在精密直线导向装置领域拥有出色业绩的IKO交叉滚子直线导轨，进给机构采用精密滚珠丝杠，是一款紧凑型定位工作台。
IKO精密定位工作台TS•CT有单轴和双轴两种规格，被广泛用于需要高精度定位要求的精密测量仪器、精密装配机等领域。
