尺寸
TS220/220系列尺寸图。

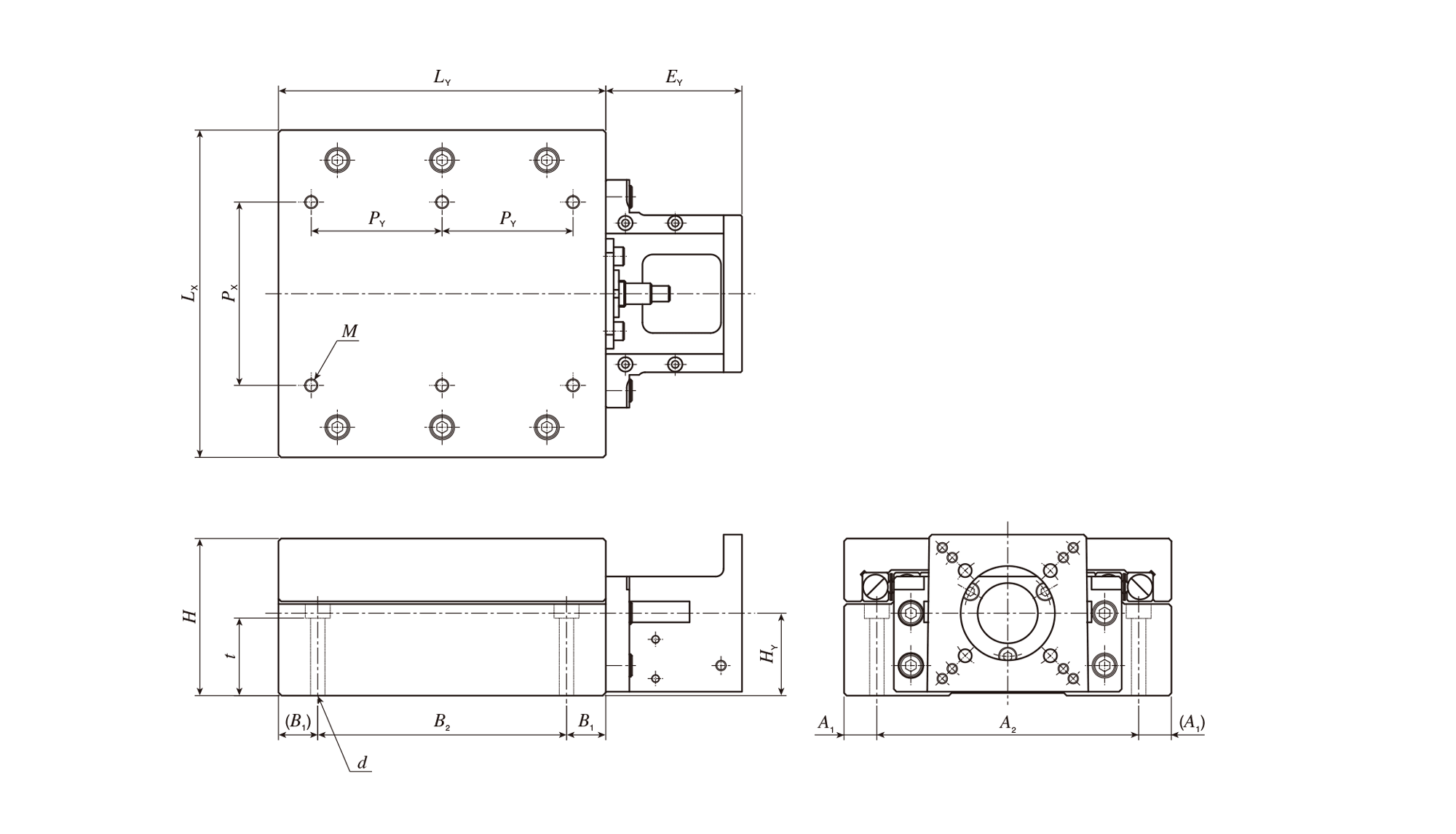

无传感器规格

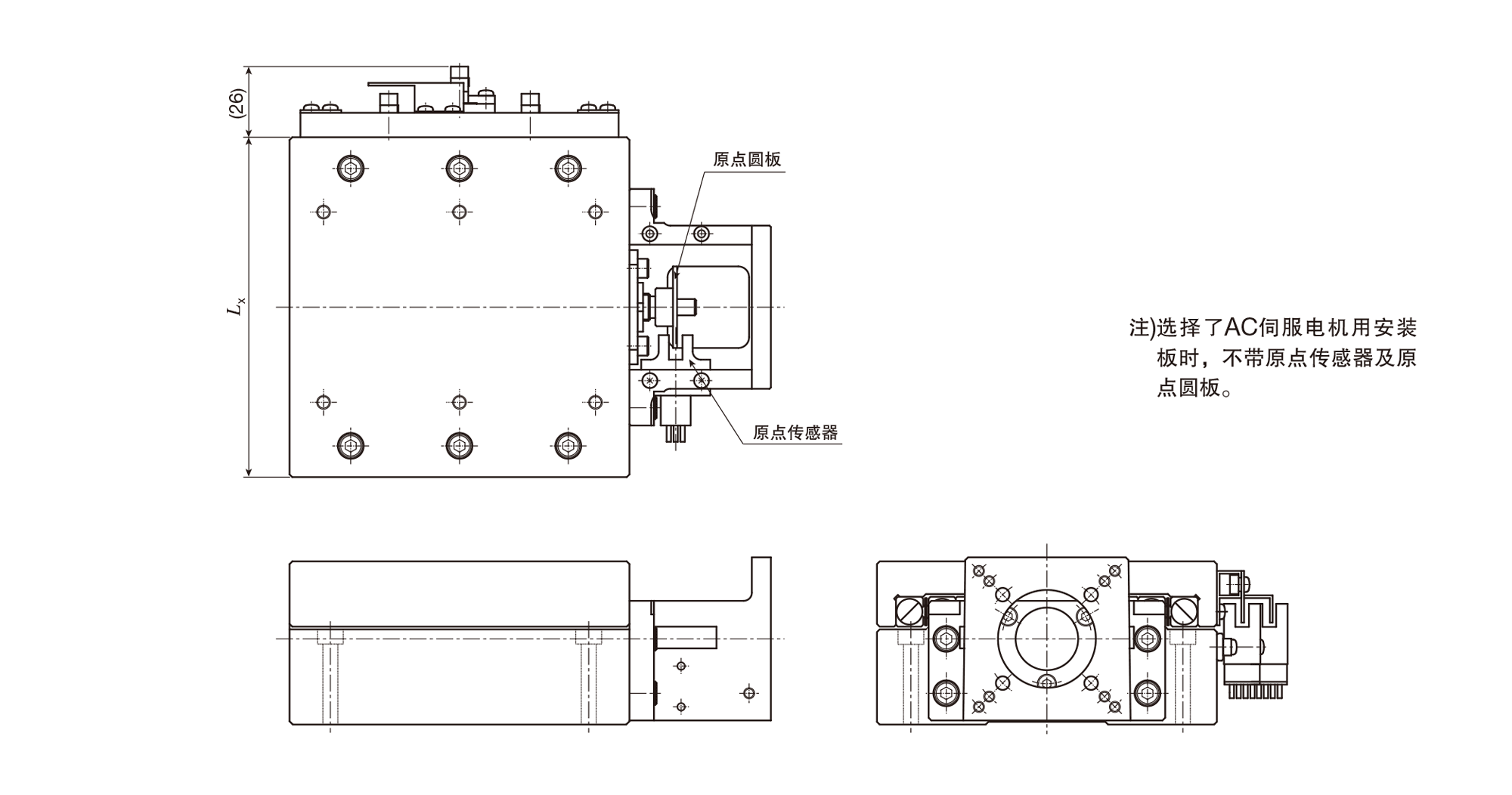

带传感器规格
单位 mm
| 公称型号 | 工作台尺寸 | 行程长度 | EY | 轴心高度 HY |
||
|---|---|---|---|---|---|---|
| LX | LY | H | ||||
| TS125/125(1) | 125 | 125 | 60 | 50 | 52 | 31.5 |
| TS220/220 | 220 | 220 | 65 | 120 | 72 | 33.5 |
| 公称型号 | 安装螺丝 | 底座安装相关尺寸 | 参考质量(2) Kg |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|
| M(3) | PX | PY | d | t | A1 | A2 | B1 | B2 | ||
| TS125/125(1) | 6-M5深度10 | 70 | 50 | 4-M5用 | 29.6 | 12.5 | 100 | 15 | 95 | 7.5 |
| TS220/220 | 6-M6深度12 | 150 | 75 | 4-M6用 | 27.5 | 20 | 180 | 20 | 180 | 16.0 |
| 注(1) | 电机支架比工作台顶面高1.5mm。 |
| (2) | 不含传感器的质量。 |
| (3) | 如果安装螺丝的拧入深度过长，将对工作台的行走性能造成不良影响，因此请勿插入比螺纹孔深度更长的螺栓。 |
IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。
