尺寸

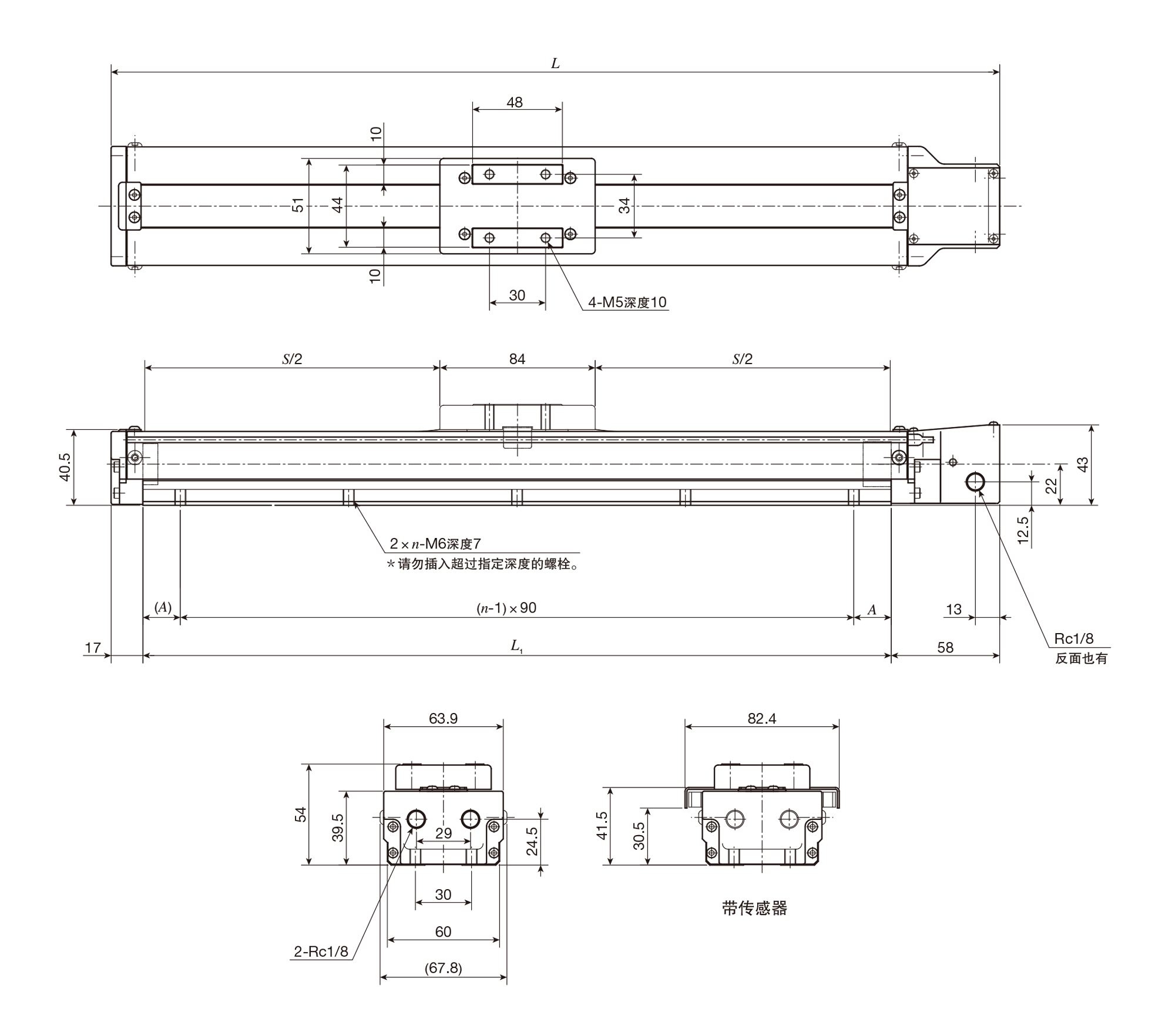

TC60系列尺寸图。

TC60EB

单位 mm

底座长度
L1		 全长
L		 行程长度
S		 底座安装孔 底座安装孔质量(参考)
Kg
A n
150 225 50 30 2 1.1
200 275 100 10 3 1.3
300 375 200 15 4 1.7
400 475 300 20 5 2.0
500 575 400 25 6 2.4
600 675 500 30 7 2.7
备注 步进电机用电机安装板比底座底面低8mm。

IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。

TC 特长

IKO洁净式精密定位工作台TC･･･E最适用于半导体、液晶关联制造装置等要求高清洁度环境。依靠独有的高密闭结构，对于驱动部分及滑动工作台的导向部都做了密封处理，防止其向工作台周围发尘。 依靠IKO洁净室用精密定位工作台TC･･･E内部的高密闭结构可实现洁净度CLASS 3。
