尺寸

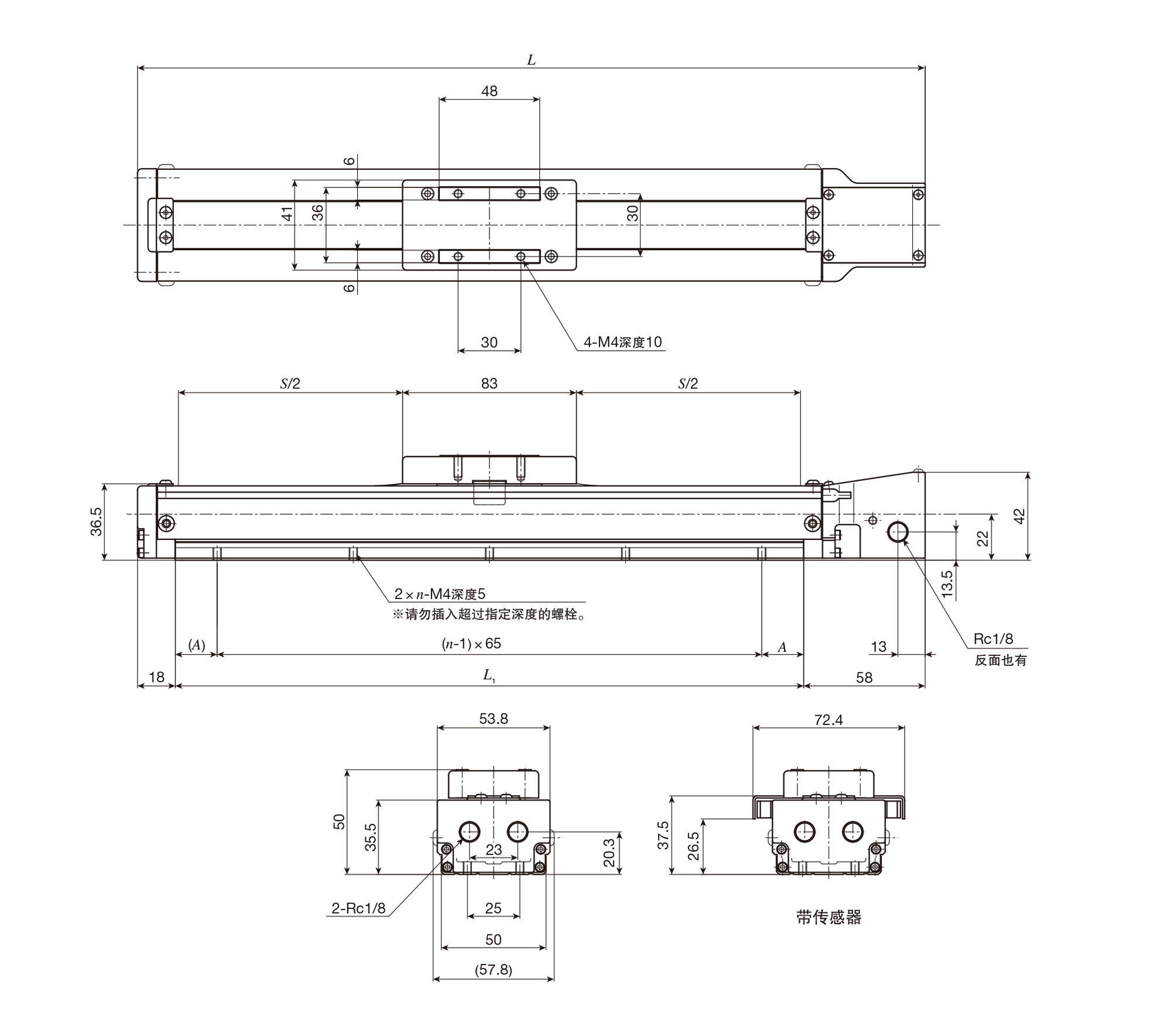

TC50系列尺寸图。

TC50EB

单位 mm

底座长度
L1		 全长
L		 行程长度
S		 底座安装孔 底座安装孔质量(参考)
Kg
A n
150 226 50 10 2 0.9
200 276 100 35 3 1.0
250 326 150 27.5 4 1.1
300 376 200 20 5 1.2

IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。

TC 特长

IKO洁净式精密定位工作台TC･･･E最适用于半导体、液晶关联制造装置等要求高清洁度环境。依靠独有的高密闭结构，对于驱动部分及滑动工作台的导向部都做了密封处理，防止其向工作台周围发尘。 依靠IKO洁净室用精密定位工作台TC･･･E内部的高密闭结构可实现洁净度CLASS 3。
