尺寸
TM15系列尺寸图。

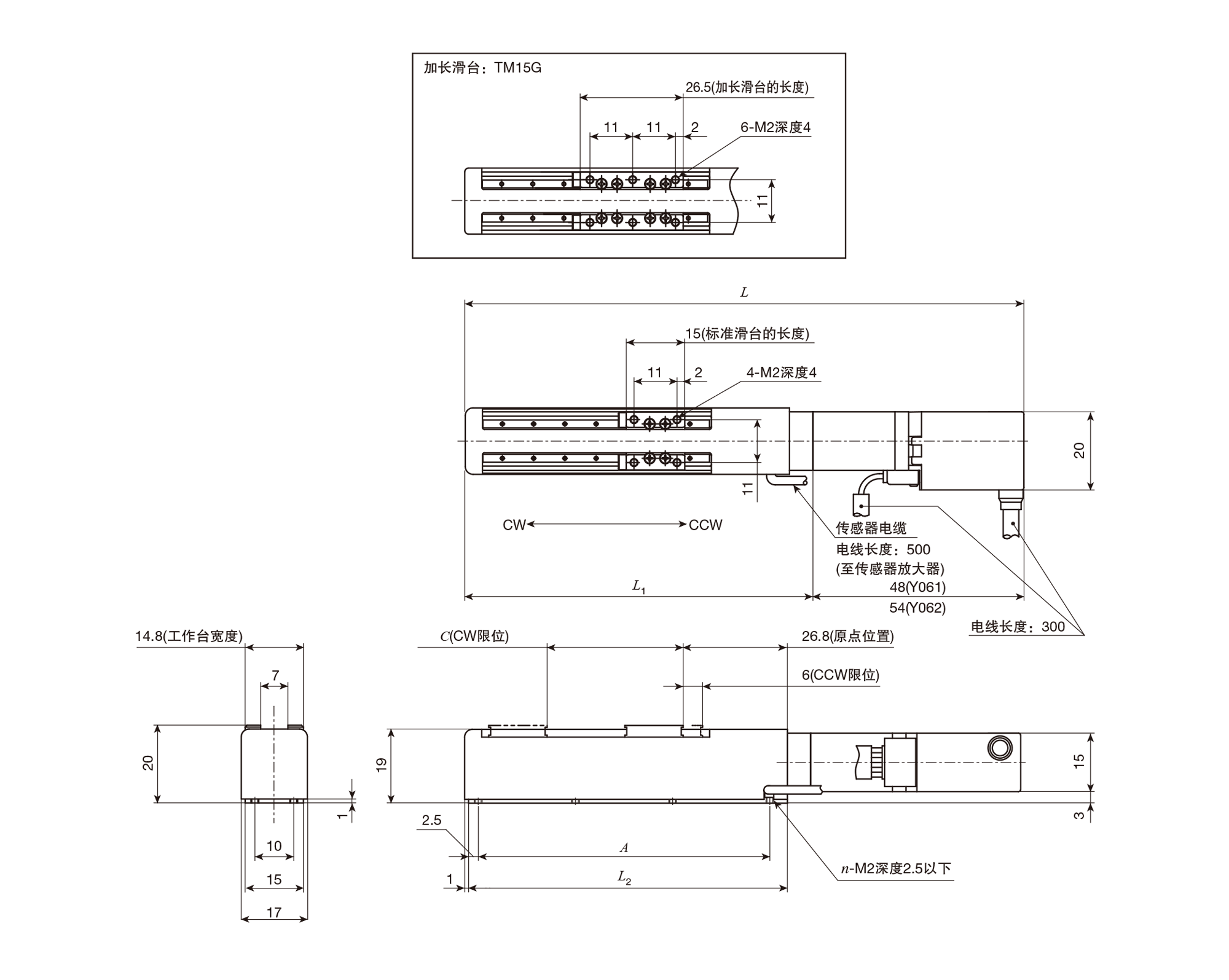

AC伺服电机规格
单位 mm
| 型号及大小尺寸 | 行程尺寸 | 工作台尺寸 | 质量（1） (参考) Kg |
||||||
|---|---|---|---|---|---|---|---|---|---|
| 有效行程长度（2） | CW限位位置 C |
全长 L | L1 | L2 | 底座安装孔 | ||||
| Y061 | Y062 | A(个数×间距) | n | ||||||
| TM15 -20 | 20 | 16 | 117 | 123 | 69 | 62 | 50(2x25) | 6 | 0.15 |
| TM15 -40 | 40 | 36 | 137 | 143 | 89 | 82 | 75(3x25) | 8 | 0.16 |
| TM15 -60 | 60 | 56 | 157 | 163 | 109 | 102 | 96(4x24) | 10 | 0.17 |
| TM15G-10 | 10 | 4.5 | 117 | 123 | 69 | 62 | 50(2x25) | 6 | 0.16 |
| TM15G-30 | 30 | 24.5 | 137 | 143 | 89 | 82 | 75(3x25) | 8 | 0.17 |
| TM15G-50 | 50 | 44.5 | 157 | 163 | 109 | 102 | 96(4x24) | 10 | 0.18 |
| 注（1） | 指定了Y061时的数值。指定了Y062时，增加0.01kg。 |
| （2） | 无法调整传感器位置。有效行程长度表示可在限位传感器之间完全确保的行程长度。 |
| 备注 | 虽然使用的是树脂制工作台护罩，也可生产不锈钢制的工作台护罩。需要时请向IKO咨询。 |

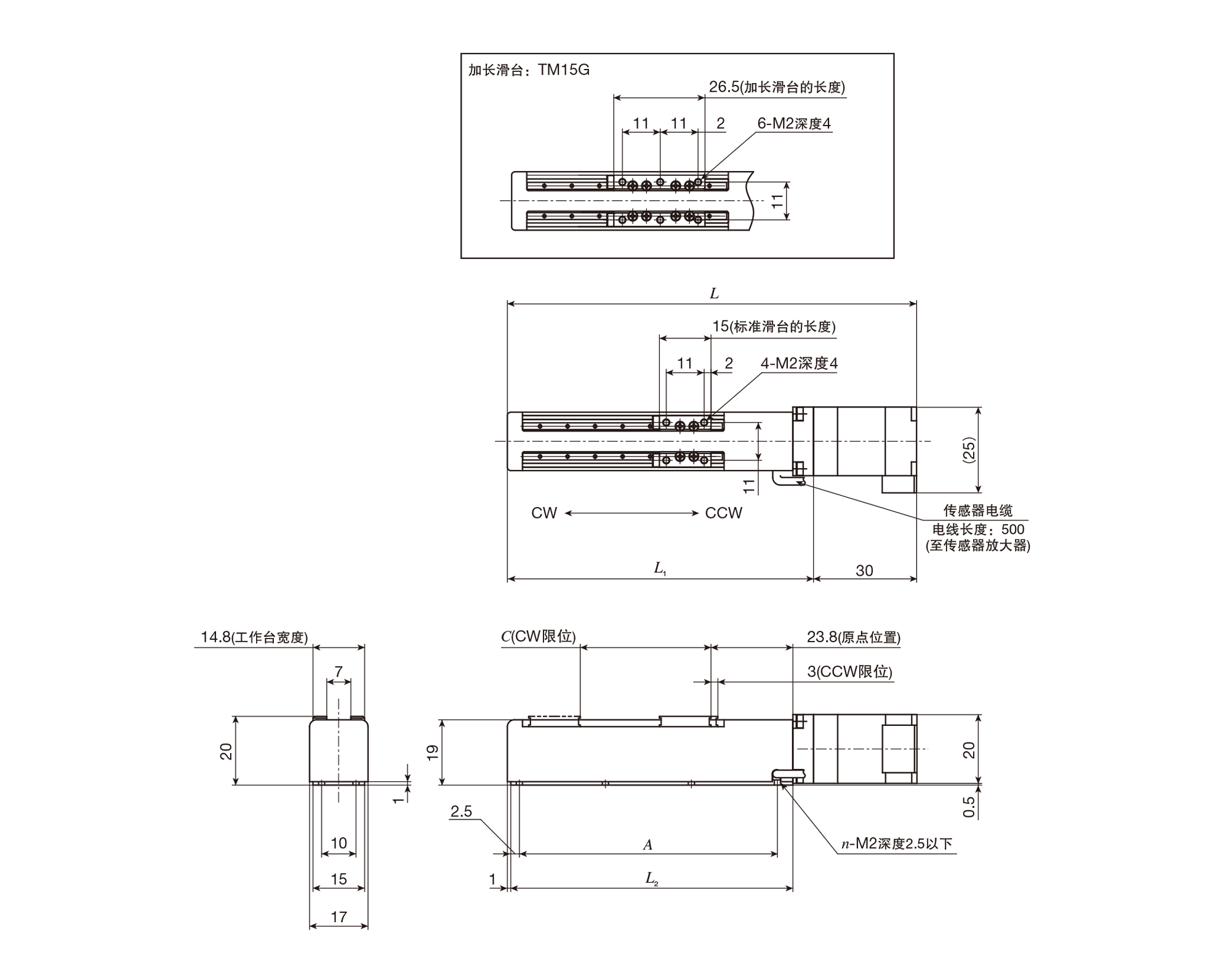

步进电机规格
单位 mm
| 型号及大小尺寸 | 行程尺寸 | 工作台尺寸 | 质量 (参考) Kg |
|||||
|---|---|---|---|---|---|---|---|---|
| 有效行程长度（1） | CW限位位置 C |
全长 L | L1 | L2 | 底座安装孔 | |||
| A(个数×间距) | n | |||||||
| TM15 -20 | 20 | 19 | 99 | 69 | 62 | 50(2x25) | 6 | 0.15 |
| TM15 -40 | 40 | 39 | 119 | 89 | 82 | 75(3x25) | 8 | 0.16 |
| TM15 -60 | 60 | 59 | 139 | 109 | 102 | 96(4x24) | 10 | 0.17 |
| TM15G-10 | 10 | 7.5 | 99 | 69 | 62 | 50(2x25) | 6 | 0.16 |
| TM15G-30 | 30 | 27.5 | 119 | 89 | 82 | 75(3x25) | 8 | 0.17 |
| TM15G-50 | 50 | 47.5 | 139 | 109 | 102 | 96(4x24) | 10 | 0.18 |
| 注（1） | 无法调整传感器位置。有效行程长度表示可在限位传感器之间完全确保的行程长度。 |
| 备注 | 虽然使用的是树脂制工作台护罩，也可生产不锈钢制的工作台护罩。需要时请向IKO咨询。 |
IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。
