系统结构图
在校准工作台SA中，作为专用驱动器备有ADVA和MR-J4两个系列，根据使用的驱动器不同，系统构成也不同。
SA120DE的系统构成如下所示。

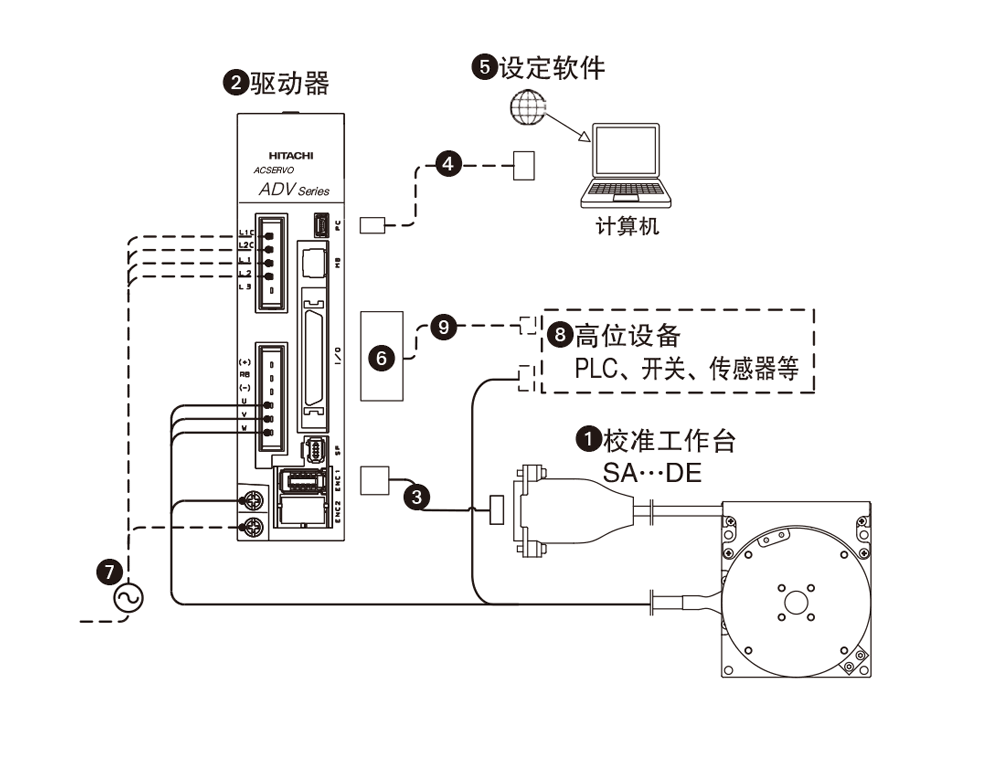

使用了驱动器ADVA的SA120DE的系统构成
*点击放大图像
| No. | 名称 | 公称型号 |
|---|---|---|
| ③ | 编码器转接线 (2m)(1) |
TAE20V4-EC02 |
| ④ | 计算机连接电缆 | USB mini B电缆 请用户自备。 |
| ⑤ | 设定软件 | ProDriveNext 请从(株)日立产机系统公司的网站下载。 |
| ⑥ | I/O连接器 | TAE20R5-CN(2) |
| ⑦ | 电源线 | 请用户自备。 |
| ⑧ | 高位设备 | |
| ⑨ | I/O连接器连接电缆 |
| 注(1) | 关于特殊线长，请向IKO咨询。 |
| (2) | I/O连接器TAE20R5-CN-NTC是3M株式会社制10150-3000PE(连接器)和10350-52F0-008(护罩)的组合。 |

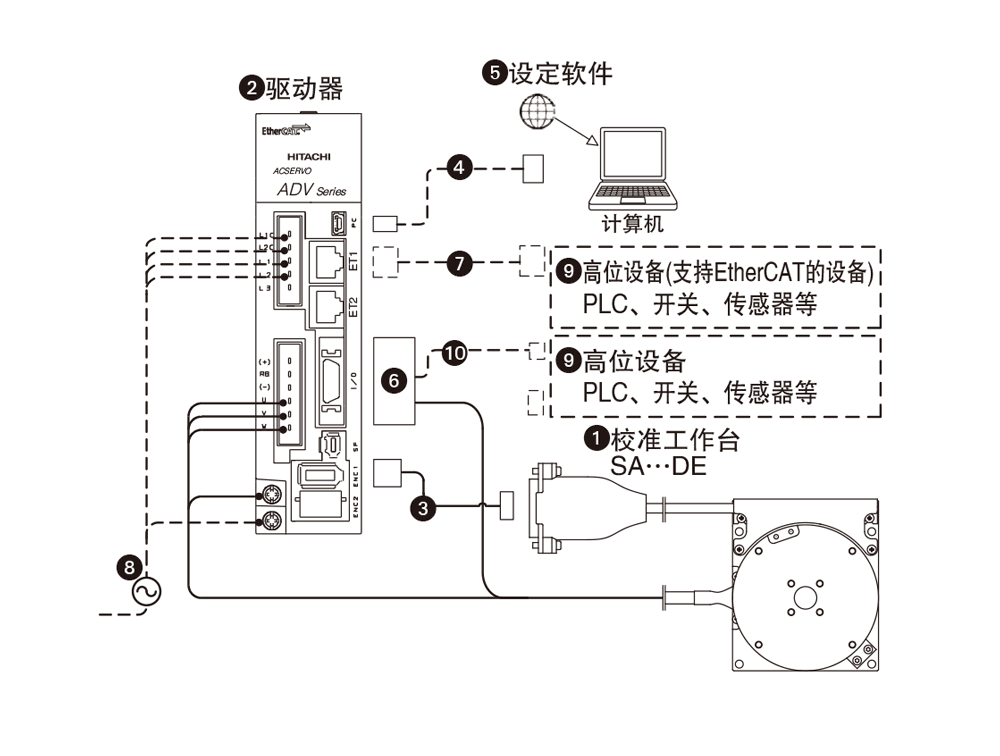

使用了驱动器ADVA…EC的SA120DE的系统构成
*点击放大图像
| No. | 名称 | 公称型号 |
|---|---|---|
| ③ | 编码器转接线 (2m)(1) |
TAE20V4-EC02 |
| ④ | 计算机连接电缆 | USB mini B电缆 请用户自备。 |
| ⑤ | 设定软件 | ProDriveNext 请从(株)日立产机系统公司的网站下载。 |
| ⑥ | I/O连接器 | TAE20V5-CN(2) |
| ⑦ | Ethernet电缆 | 请用户自备。 |
| ⑧ | 电源线 | |
| ⑨ | 高位设备 | |
| ⑩ | I/O连接器连接电缆 |
| 注(1) | 关于特殊线长，请向IKO咨询。 |
| (2) | I/O连接器TAE20V5-CN-NTC是3M株式会社制10120-3000PE(连接器)和10320-52F0-008(护罩)的组合。 |

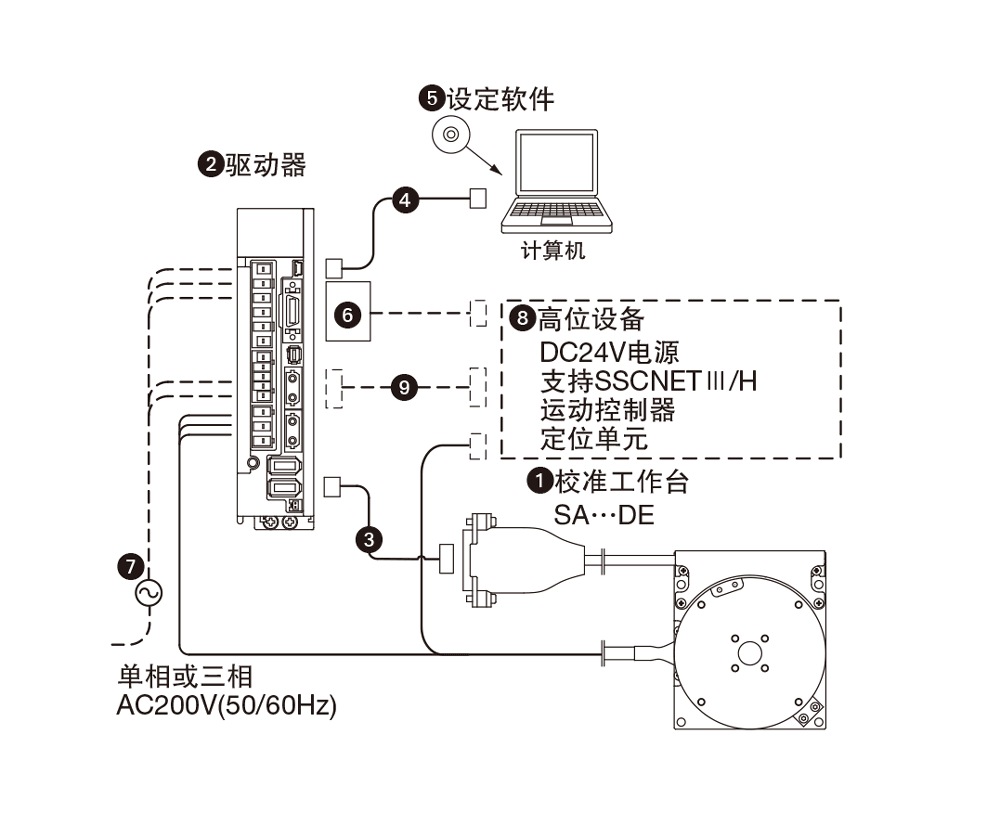

使用了驱动器MR-J4-10B的SA120DE的系统构成(支持SSCNETⅢ/H)
*点击放大图像
| No. | 名称 | 公称型号 |
|---|---|---|
| ③ | 编码器转接线 (2m)(1) |
TAE20V6-EC02 |
| ④ | 计算机连接电缆(3m) | MR-J3USBCBL3M |
| ⑤ | 设定软件 | SW1DNC-MRC2-J |
| ⑥ | 输入输出连接用连接器 | MR-CCN1(2) |
| ⑦ | 电源线 | 请用户自备。 |
| ⑧ | 高位设备(3) | |
| ⑨ | SSCNETⅢ/H连接电缆 |
| 注(1) | 关于特殊线长，请向IKO咨询。 |
| (2) | 输入输出连接用连接器MR-CCN1是3M株式会社制10120-3000PE(连接器)和10320-52F0-008(护罩)的组合。 |
| (3) | 高位设备为三菱电机(株)产SSCNETⅢ/H对应的运动控制器、定位单元、DC24V电源。 |
IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。
