公称型号

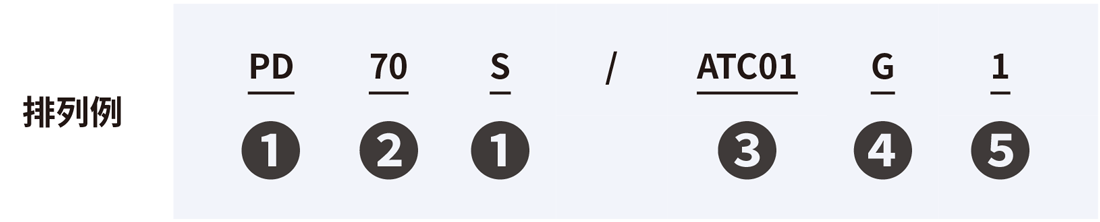

PD･･･S的公称型号制作示例如下所示。另外，也可以通过选择公称型号按钮制作公称型号。
公称型号
| 公称型号 | 各种特性 |
|---|---|
| ①型号 | PD･･･S：平行驱动工作台 |
| ②大小尺寸 | 70：工作台的宽度尺寸 |
| ③电机安装板的指定 | ATC**：根据所使用的电机，从表1中选择 |
| ④滚珠丝杠种类 | G：研磨丝杆 |
| ⑤滚珠丝杆导程 | 1：导程1mm |
| 备注 |
| ・电机请用户自备。 |
| ・请指定适用于所用电机的电机安装板。 |
| ・表2中所示的联轴器安装于主体后发货。但联轴器为临时固定，因此请用户进行最终位置调整。 |
表1 电机安装板的适用
| 使用的电机 | 法兰边长 mm |
电机 安装板 标记 |
内螺纹尺寸 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 种类 | 生产厂家 | 系列 | 型号 | 额定输出 W | 均等 配置 |
尺寸 | PCD | ||
| AC伺服电机 | (株)安川电机 | Σ-7/ Σ-10 | SGM7J-A5A/SGMXJ-A5A | 50 | □40 | ATC01 | 4 | M4 通孔 | 46 |
| SGM7A-A5A/SGMXA-A5A | |||||||||
| (株)三菱电机 | J4/J5 | HG-MR053 | 50 | □40 | ATC01 | 4 | M4 通孔 | 46 | |
| HG-KR053/HK-KT053W | |||||||||
| 松下(株) | MINAS A6 | MSMF5A | 50 | □38 | ATC02 | 4 | M3 通孔 | 45 | |
| (株)日立产机系统 | AD | ADMA-R5L | 50 | □40 | ATC01 | 4 | M4 通孔 | 46 | |
| 备注 | 电机详细规格请参照各电机生产厂家的产品目录。 |
表2 联轴器的型号
| 电机 安装板 |
联轴器的型号 | 生产厂家 | 联轴器的惯量 Jc × 10-5kg・m2 |
|---|---|---|---|
| ATC01 | XGT-19C-5× 8 | 锅屋百迪株式会社 | 0.084 |
| ATC02 |
| 备注 | 联轴器的详细规格请参照生产厂家的产品目录。 |
IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。
