系统结构图

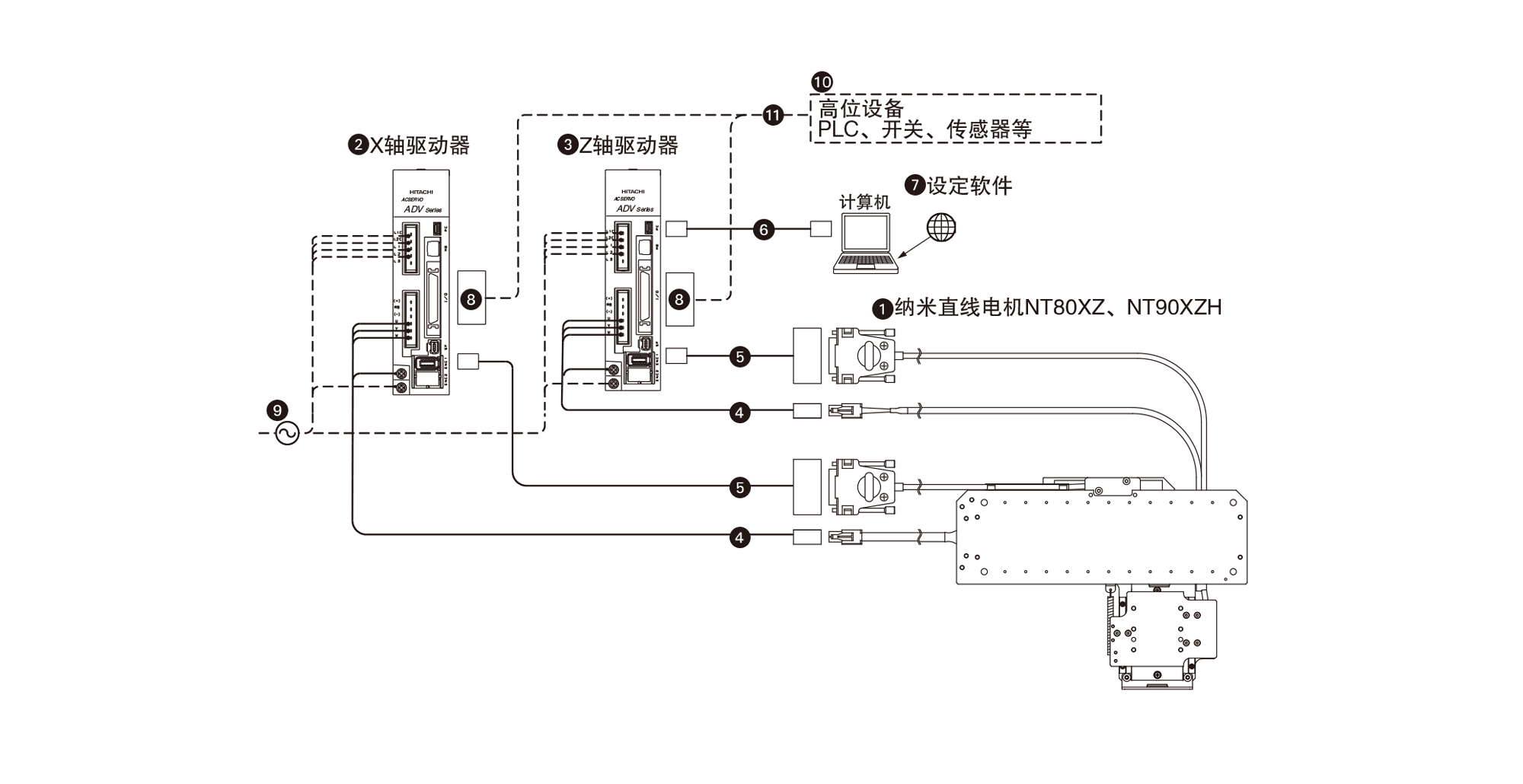

NT80XZ的系统构成如下所示。
NT80XZ的系统构成
*点击放大图像
| No. | 名称 | 数量 | 公称型号 |
|---|---|---|---|
| ① | 纳米直线电机NT80XZ | 1 | NT80XZ4510 |
| ② | X轴用驱动器 | 1 | ADVA-01NL/NT80XZ-X（200V规格） ADVA-R5ML/NT80XZ-X（100V规格） |
| ③ | Z轴用驱动器 | 1 | ADVA-01NL/NT80XZ-Z（200V规格） ADVA-R5ML/NT80XZ-Z（100V规格） |
| ④ | 电机转接线 (3m)(1) | 2 | TAE20V3-AM03 |
| ⑤ | 编码器转接线 (2m)(1) | 2 | TAE20V4-EC02 |
| ⑥ | 计算机连接电缆 | 1 | USB mini B电缆(请用户自备。) |
| ⑦ | 设定软件 | 1 | ProDriveNext 请从(株)日立产机系统公司的网站下载。 |
| ⑧ | I/O连接器 | 2 | TAE20R5-CN(2) |
| ⑨ | 电源线 | － | 请用户自备。 |
| ⑩ | 高位设备 | － | |
| ⑪ | I/O连接器连接电缆 | － |
| 注(1) | 关于特殊线长，请向IKO咨询。 |
| (2) | I/O连接器TAE20R5-CN-NTC是3M株式会社制10150-3000PE(连接器)和10350-52F0-008(护罩)的组合。 |
IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。
