系统结构图
NT38V备有专用的驱动程序，系统构成如下所示。如果希望使用专用驱动程序以外的驱动程序，请咨询IKO。

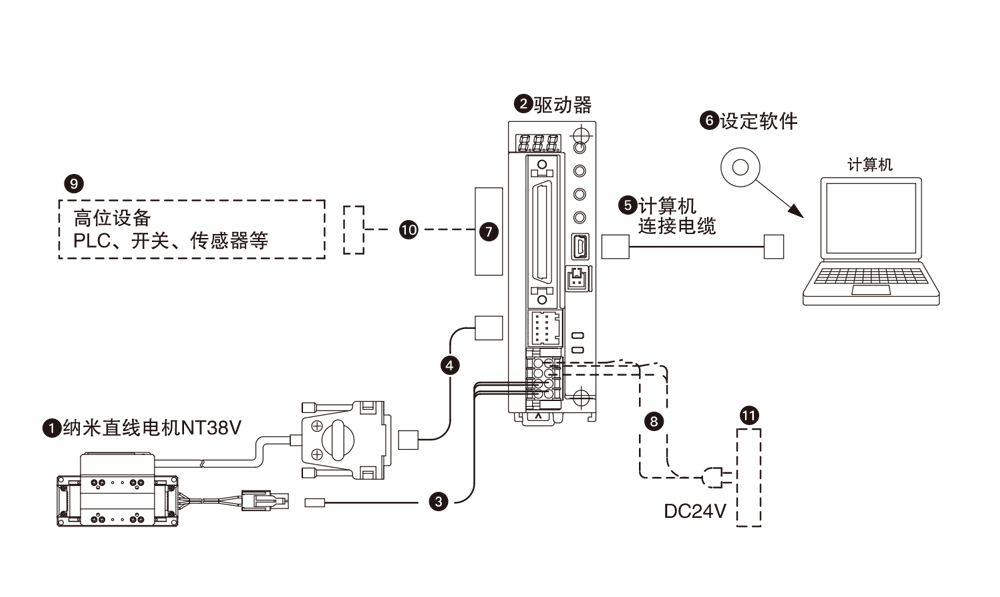

NT38V的系统构成
*点击放大图像
| No. | 名称 | 公称型号 |
|---|---|---|
| ① | 纳米直线电机NT…V | NT38V |
| ② | 驱动器 | MR-J4-03A6-NL156J154（NT38V10用） MR-J4-03A6-NL156J155（NT38V18用） |
| ③ | 电机转接线 (3m(*1)) |
TAE20W2-AM03 |
| ④ | 编码器转接线 (2m(*1)) |
TAE20W3-EC02 |
| ⑤ | 计算机连接电缆 (3m) | MR-J3USBCBL3M |
| ⑥ | 设定软件 | SW1DNC-MRC2-J |
| ⑦ | 输入输出信号用连接器 | TAE20R5-CN(2) |
| ⑧ | 电源线 | 请用户自备。 |
| ⑨ | 高位设备、传感器(3) | |
| ⑩ | 高位设备、传感器连接线(3) | |
| ⑪ | DC24V电源 |
| 注（1） | 关于特殊线长，请向IKO咨询。 |
| （2） | 输入输出信号用连接器TAE20R5-CN-NTC是3M株式会社制10150-3000PE(连接器)和10350-52F0-008(护罩)的组合。 |
| （3） | 根据连接的高位设备的不同，原点复位可能需要传感器。 |
| 详细内容请向IKO咨询。 |
IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。
