系统结构图
NT88H每种形式都有专用驱动程序，根据使用的驱动程序不同，系统构成也不同。各驱动程序的系统构成如下所示。

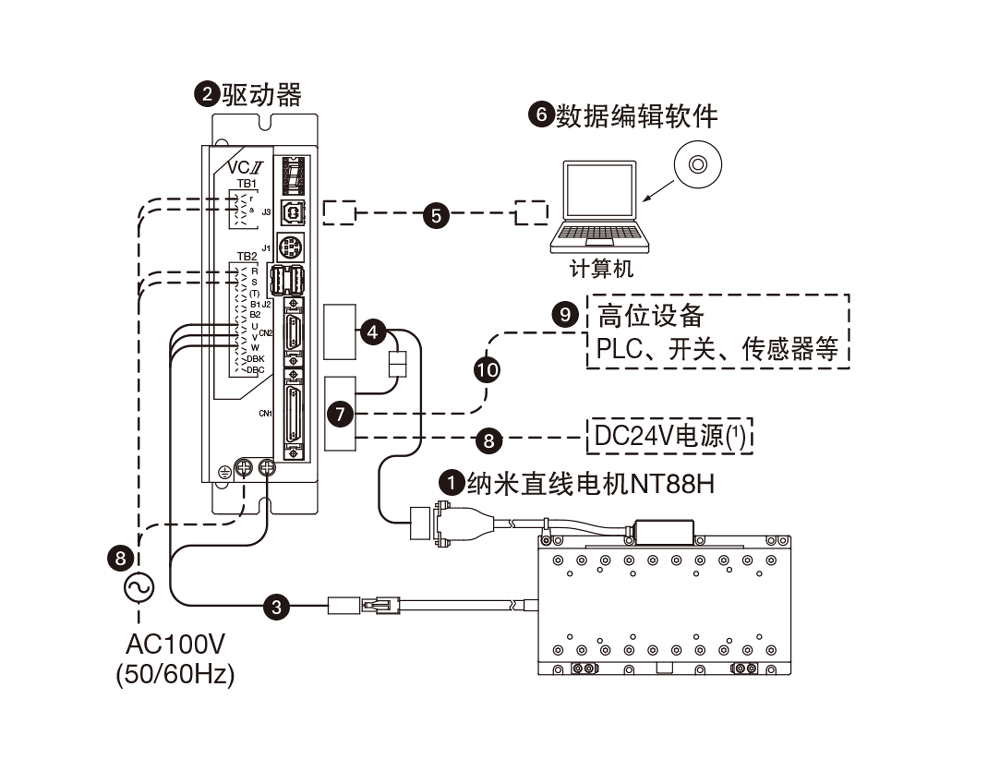

使用了驱动器NCR的NT88H的系统构成
*点击放大图像
| No. | 名称 | 公称型号 |
|---|---|---|
| ① | 纳米直线电机NT…H | NT88H |
| ② | 驱动器 | NCR-DDA0A1A-051D-T08 |
| ③ | 电机转接线 (3m)(2) |
TAE20T8-AM03 |
| ④ | 编码器转接线 (2m)(2) |
TAE20W4-EC02 |
| ⑤ | 计算机连接电缆 | 请用户自备。 USB电缆 A插头-B插头 |
| ⑥ | 数据编辑软件 | NCR-XCR000-S135 |
| ⑦ | 连接器套件 | TAE20U0-CN(3) |
| ⑧ | 电源线 | 请用户自备。 |
| ⑨ | 高位设备 | |
| ⑩ | I/O连接器连接电缆 |
| 注(1) | 请用户另行准备DC24V电源。 |
| (2) | 关于特殊线长，请向IKO咨询。 |
| (3) |
连接器套件TAE20U0-CN-NTC为I/O连接器和传感器用连接器的套件(压接配线完成(200mm))。 I/O连接器是3M株式会社制10136-3000PE(连接器)和10336-52F0-008(护罩)的组合。 传感器用连接器是泰科电子日本合同会社制170365-1(触点)和172157-1(轴承座)的组合。 |

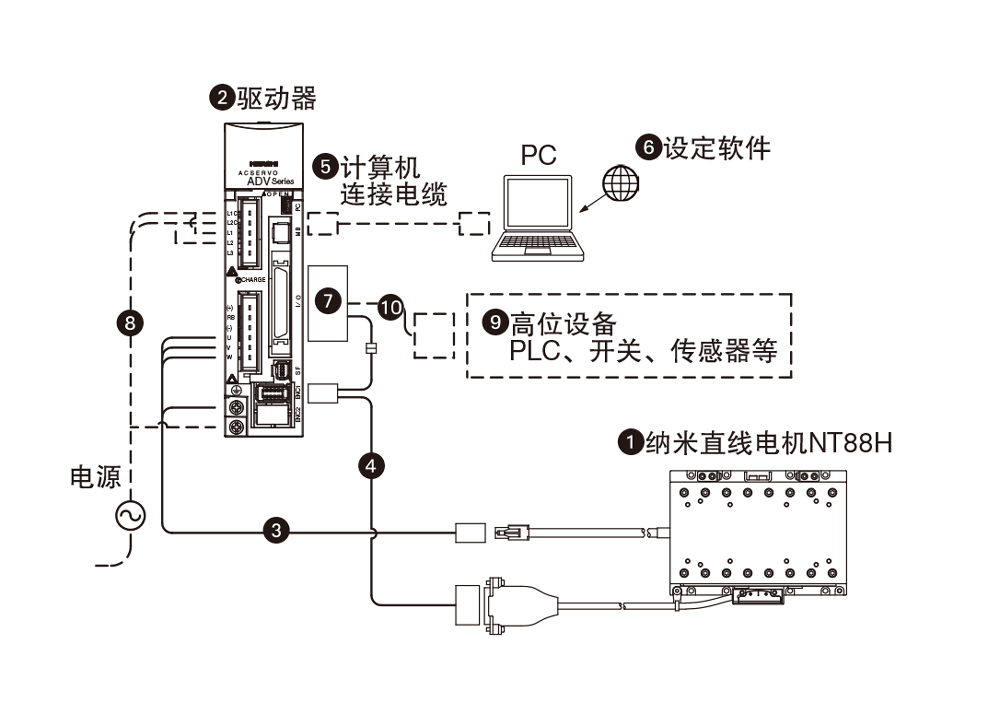

使用了驱动器ADVA的NT88H的系统构成
*点击放大图像
| No. | 名称 | 公称型号 |
|---|---|---|
| ③ | 电机转接线 | TAE20V3-AM03（3m）(1) |
| ④ | 编码器转接线 | TAE20W5-EC02（2m)(1) |
| ⑤ | 计算机连接电缆 | USB mini B电缆 请用户自备。 |
| ⑥ | 设定软件 | ProDriveNext 请从(株)日立产机系统公司的网站下载。 |
| ⑦ | 连接器套件 | TAE20W6-CN（2) |
| ⑧ | 电源线 | 请用户自备。 |
| ⑨ | 高位设备 | |
| ⑩ | I/O连接器连接电缆 |
| 注(1) | 关于特殊线长，请向IKO咨询。 |
| (2) |
连接器套件TAE20W6-CN-NTC为I/O连接器和传感器用连接器的套件(已进行压接配线(200mm))。 I/O连接器是3M日本(株)制10150-3000PE(连接器)和10350-52F0-008(护罩)的组合。 传感器用连接器是泰科电子日本合同会社制170365-1(触点)和172157-1(轴承座)的组合。 |

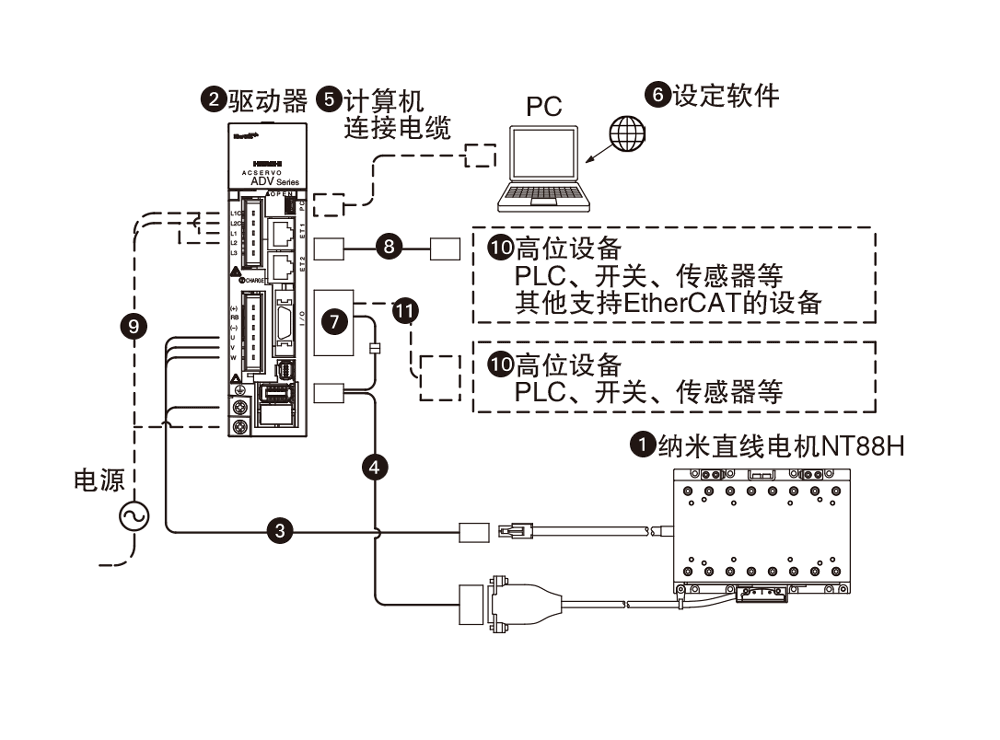

使用了驱动器ADVA…EC的NT88H的系统构成
*点击放大图像
| No. | 名称 | 公称型号 |
|---|---|---|
| ③ | 电机转接线 | TAE20V3-AM03 (3m)(1) |
| ④ | 编码器转接线 | TAE20W5-EC02 (2m)(1) |
| ⑤ | 计算机连接电缆 | USB mini B电缆 请用户自备。 |
| ⑥ | 设定软件 | ProDriveNext 请从(株)日立产机系统公司的网站下载。 |
| ⑦ | 连接器套件 | TAE20W7-CN(2) |
| ⑧ | Ethernet电缆 | 请用户自备。 |
| ⑨ | 电源线 | |
| ⑩ | 高位设备 | |
| ⑪ | I/O连接器连接电缆 |
| 注(1) | 关于特殊线长，请向IKO咨询。 |
| (2) |
连接器套件TAE20W7-CN-NTC为I/O连接器和传感器用连接器的套件(已进行压接配线(200mm))。 I/O连接器是3M日本(株)制10120-3000PE(连接器)和10320-52F0-008(护罩)的组合。 传感器用连接器是泰科电子日本合同会社制170365-1(触点)和172157-1(轴承座)的组合。 |
IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。
